6. Sluit de slangen van de cabine aan op de slangen die
aan de machine zijn bevestigd

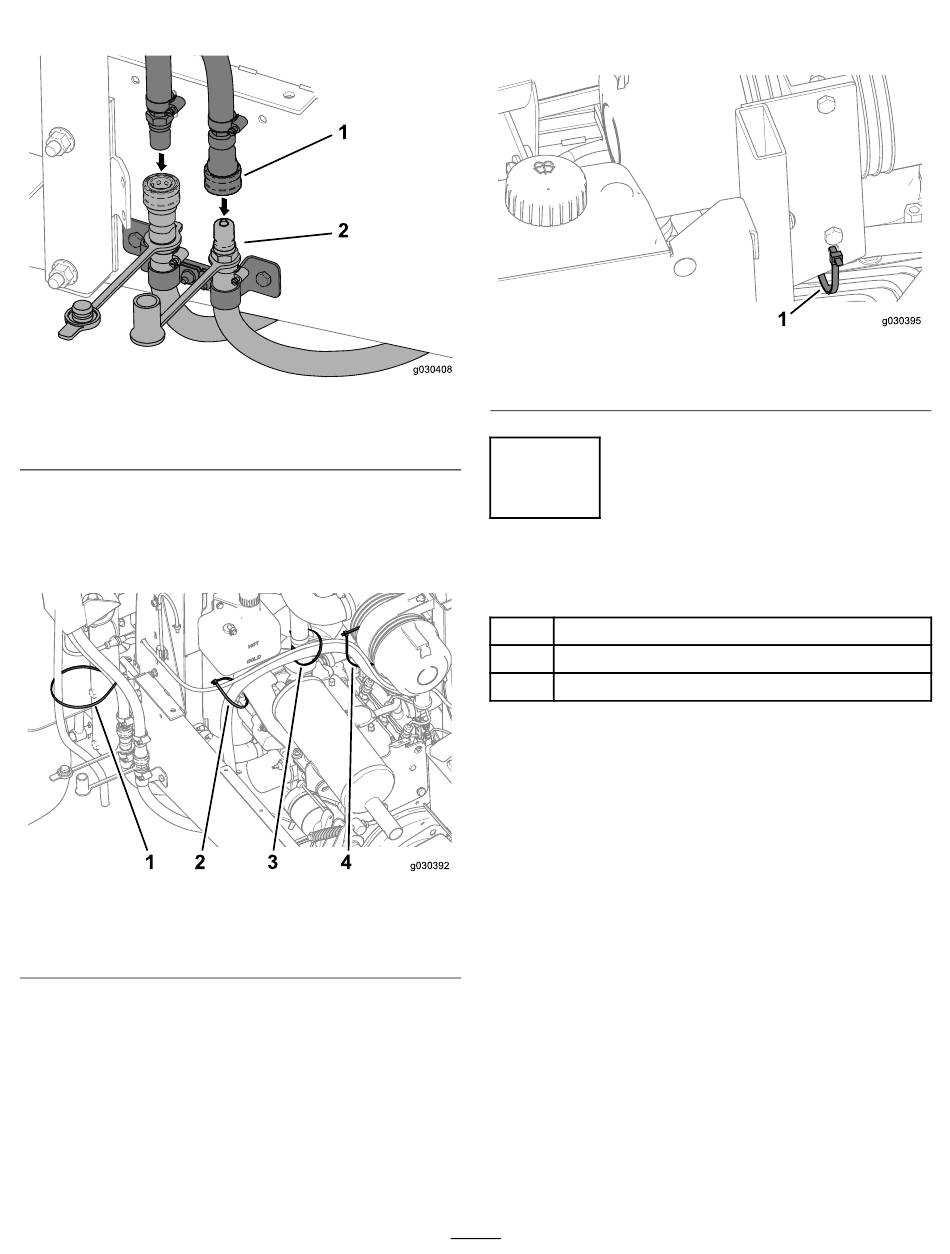

Figuur 41
1. Van de cabine
7. Bevestig de slangen op hun plaats met de tie-wraps
(Figuur 42
en
Figuur
Belangrijk: Bevestig de slangen niet aan hete of
bewegende onderdelen.
Figuur 42
1. Tie-wrap
2. Tie-wrap
(Figuur
41).
2. Van de machine
43).
3. Tie-wrap
4. 2 tie-wraps
Opmerking: Gebruik 2 samengevoegde tie-wraps
om de lange slang aan de luchtfilterbehuizing te
bevestigen.
1. Tie-wrap
g030408
9
De R-klemmen monteren
Benodigde onderdelen voor deze stap:
2
R-klem
2
Bout (5/16" x ¾")
2
Flensmoer (5/16")
Procedure
1. Bevestig aan de rechterkant van de machine de R-klem
aan de accessoirebeugel met de bout (5/16" x ¾") en
een flensmoer
g030392
20
Figuur 43
(Figuur
44).
g030395
