5

De cabinesteunen monteren

Benodigde onderdelen voor deze stap:
1
Voorste steun
1
Steun, links achteraan
1
Steun, rechts achteraan
4
Bout (½" x 4½")
8
Bout (½" x 1¼")
4
Kleine ring
8
Borgmoer (½")
De voorste steun op de machine
monteren
1. Bevestig de voorste steun op de machine met 8 bouten
(½" x 1¼") en 8 borgmoeren

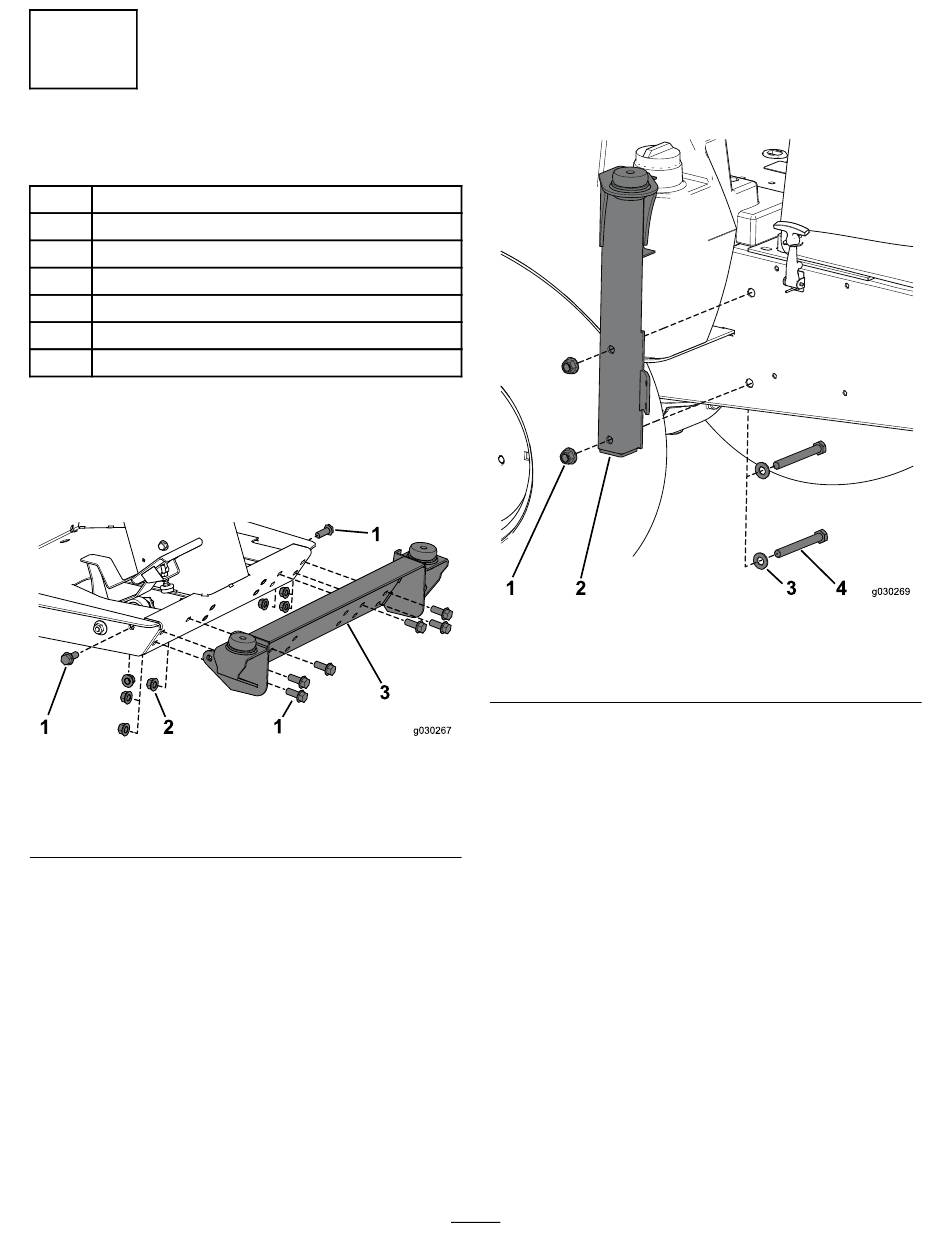

Figuur 14
1. Bout (½" x 1¼")
2. Borgmoer (½")
2. Haal de bout en moer aan met een torsie van 91 tot
113 N·m.
(Figuur
14).
g030267
3. Voorste steun
De achterste steunen op de machine
monteren
1. Bevestig de linker steun op de machine met 2 bouten
(½" x 4½"), 2 kleine ringen en 2 borgmoeren
15).
1. Borgmoer (½")
2. Linker steun
2. Haal de bout en moer aan met een torsie van 127 tot
157 N·m.
3. Herhaal deze stappen voor de steun aan de andere kant
van de machine.
11
Figuur 15
3. Kleine ring
4. Bout (½" x 4½")
(Figuur
g030269
