8
De slangen plaatsen
Benodigde onderdelen voor deze stap:
1
Korte slang
1
Vrouwelijke koppeling
1
Vrouwelijke stofplug
3
Rechte fitting (3/8 NPT x 5/8 geribd)
4
Kleine slangklem
1
T-fitting
2
Grote slangklem
1
Lange slang
1
Mannelijke koppeling
1
Mannelijke stofplug
1
R-klem
2
Slotbout (¼" x ¾")
2
Flensmoer (¼")
1
Koppelingbeugel
2
Bout (5/16" x ¾")
2
Flensmoer (5/16")
1
Wasslang
1
Slangfitting
8
Kabelbinders
De montage van de korte slang
voorbereiden
1. Breng afdichtmiddel aan op de rechte fitting (3/8 NPT
x 5/8 geribd); sla de eerste schroefdraad over.
1. Vrouwelijke koppeling
2. Vrouwelijke stofplug
3. Rechte fitting (3/8 NPT x
5/8 geribd)
4. Kleine slangklem
2. Draai de rechte fitting (3/8 NPT x 5/8 geribd) op de
vrouwelijke koppeling
3. Draai de rechte fitting (3/8 NPT x 5/8 geribd) 2 tot 3
slagen vaster op de vrouwelijke koppeling.
4. Schuif de stofplug over het geribde uiteinde van de
constructie
(Figuur
5. Schuif beide slangklemmen over de slang.
6. Steek het geribde uiteinde van de constructie in de
slang en zet deze vast met de slangklem
7. Steek het geribde uiteinde van de T-fitting in de slang
en zet deze vast met de slangklem
Opmerking: Verwijder alle labels die mogelijk op de
T-fitting zijn aangebracht.
16

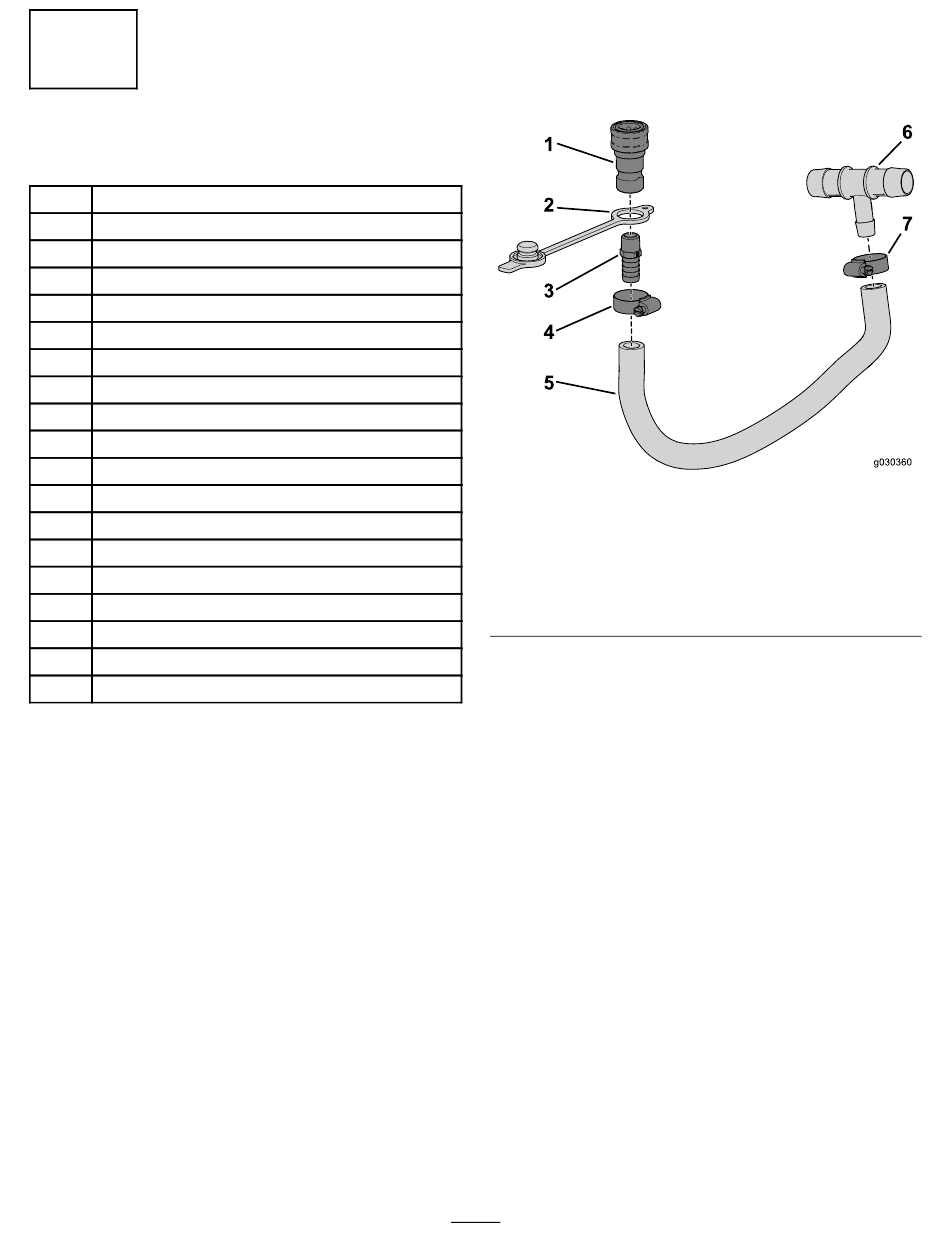

Figuur 27
5. Korte slang
6. T-fitting
7. Kleine slangklem
(Figuur
27).
27).
(Figuur
(Figuur
27).
g030360
27).
