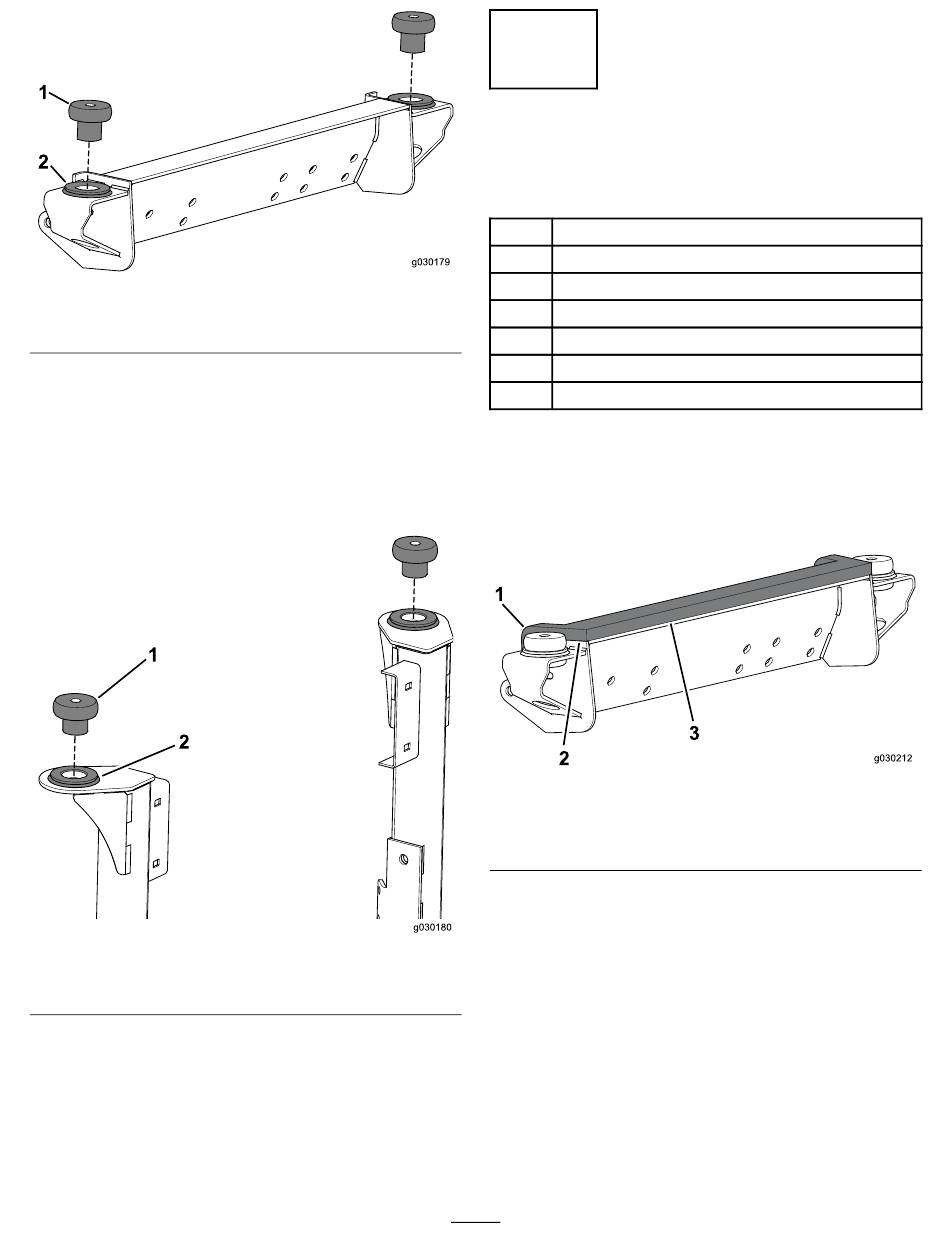

1. Rubberen demper
De achterste steunen monteren
Plaats een rubberen demper in de openingen van de achterste
steunen
(Figuur
4).
Opmerking: Gebruik water met zeep en een houten hamer
om de rubberen demper in de opening te plaatsen.
1. Rubberen demper
Figuur 3
2. Opening
Figuur 4
2. Opening
3
De schuimrubber afdichtingen
aanbrengen
Benodigde onderdelen voor deze stap:
1
Frame
1
Voorste afdichting
g030179
2
Bodemafdichting
1
Linker afdichting
1
Rechter afdichting
1
Onderste achterplaat
1
Achterste afdichting
De afdichting aanbrengen op de
voorste steun.
1. Breng de afdichting aan op de steun, gelijk met de
voorkant en zijkant van de voorste steun
1. Omgevouwen lipje
2. Gelijk met zijkant
2. Vouw de lipjes aan de zijkant over de achterkant van
de steun
(Figuur
g030180
De schuimrubber afdichtingen op de
cabine aanbrengen
Breng de afdichtingen op de cabine aan terwijl deze op het
transportpallet staat.
1. Breng 1 van de bodemafdichtingen aan de linkerkant
van de cabine aan
8
(Figuur
Figuur 5
3. Gelijk met voorkant
5).
(Figuur
6).
5).
g030212
