De cabine monteren

Benodigde onderdelen voor deze stap:
1
Cabine
4
Bout (½" x 3")
4
Drukring
4
Grote ring
4
Borgmoer (½")
1
Vloerplaat
1
Pedaalkap
4
Bout (5/16" x ¾")
4
Moerclips
1
Achterpaneel
16
Slotbout (5/16" x ¾")
16
Borgmoer (5/16")
1
Linkerkap
1
Rechterkap

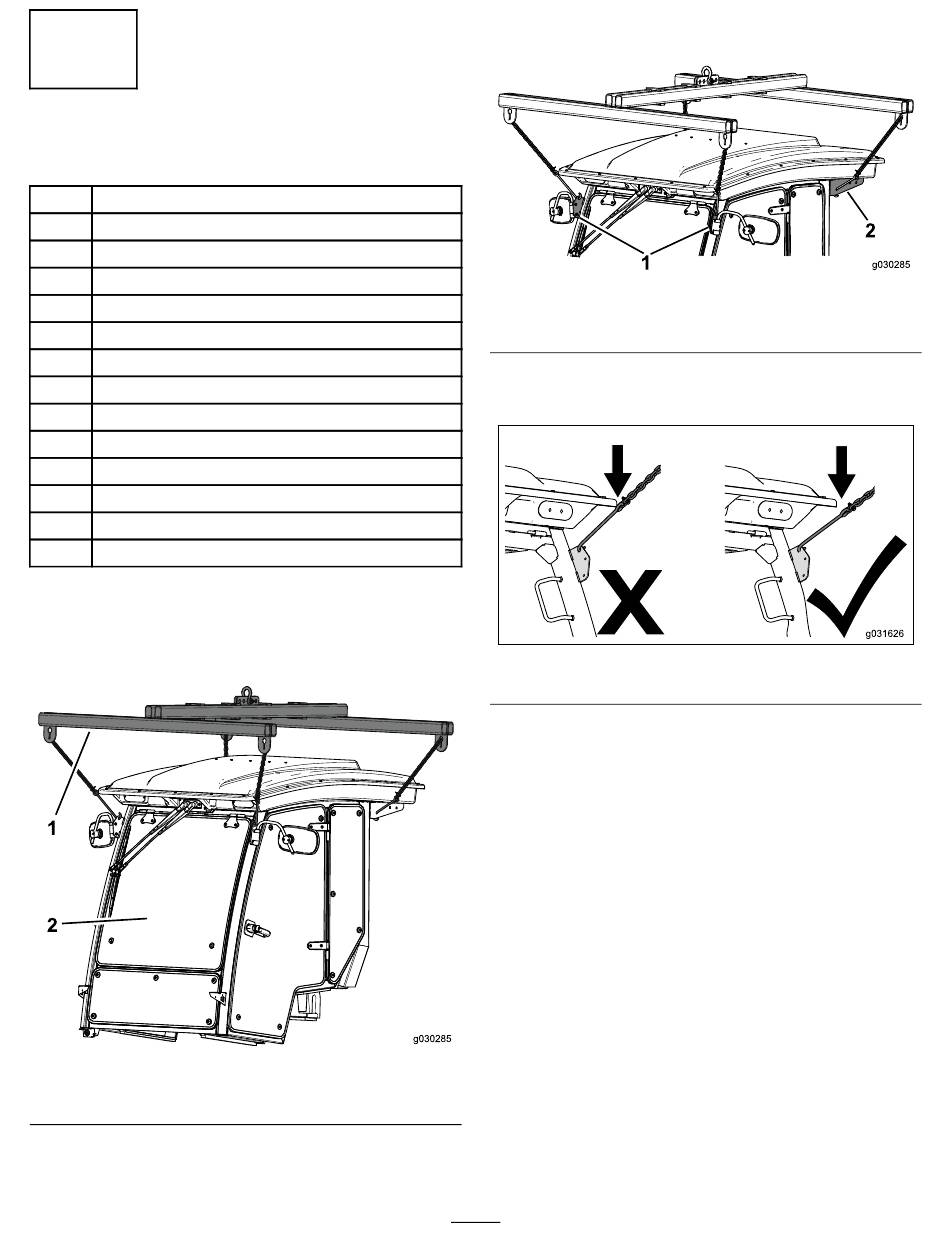

De cabine op de machine monteren
1. Gebruik de cabinetakel van Toro of iets vergelijkbaars
om de cabine te ondersteunen
Figuur 16
1. Takel
Opmerking: Een cabinetakel van Toro is verkrijgbaar
bij uw Toro-dealer.
(Figuur
16).
g030285
2. Cabine
2. Sluit de cabinetakel aan op de 4 hijspunten op de
cabine
(Figuur
17).
1. Voorste hijspunt
Belangrijk: Zorg ervoor dat de hefinrichting de
headliner niet raakt
3. Lijn de cabine uit over de machine.
4. Laat de cabine op de machine zakken en zorg ervoor
dat de 2 boutopeningen op de achterste steunen zijn
uitgelijnd.
Opmerking: U kunt de rempedalen opzij klappen en
de stuurkolom omlaag kantelen zodat de cabine kan
worden uitgelijnd met de steunen.
5. Bevestig de cabine aan de achterste steunen van de
machine met een bout (½" x 3"), een drukring, een
grote ring en een borgmoer
12
Figuur 17
2. Achterste hijspunt
(Figuur
18).
Figuur 18
(Figuur
19).
