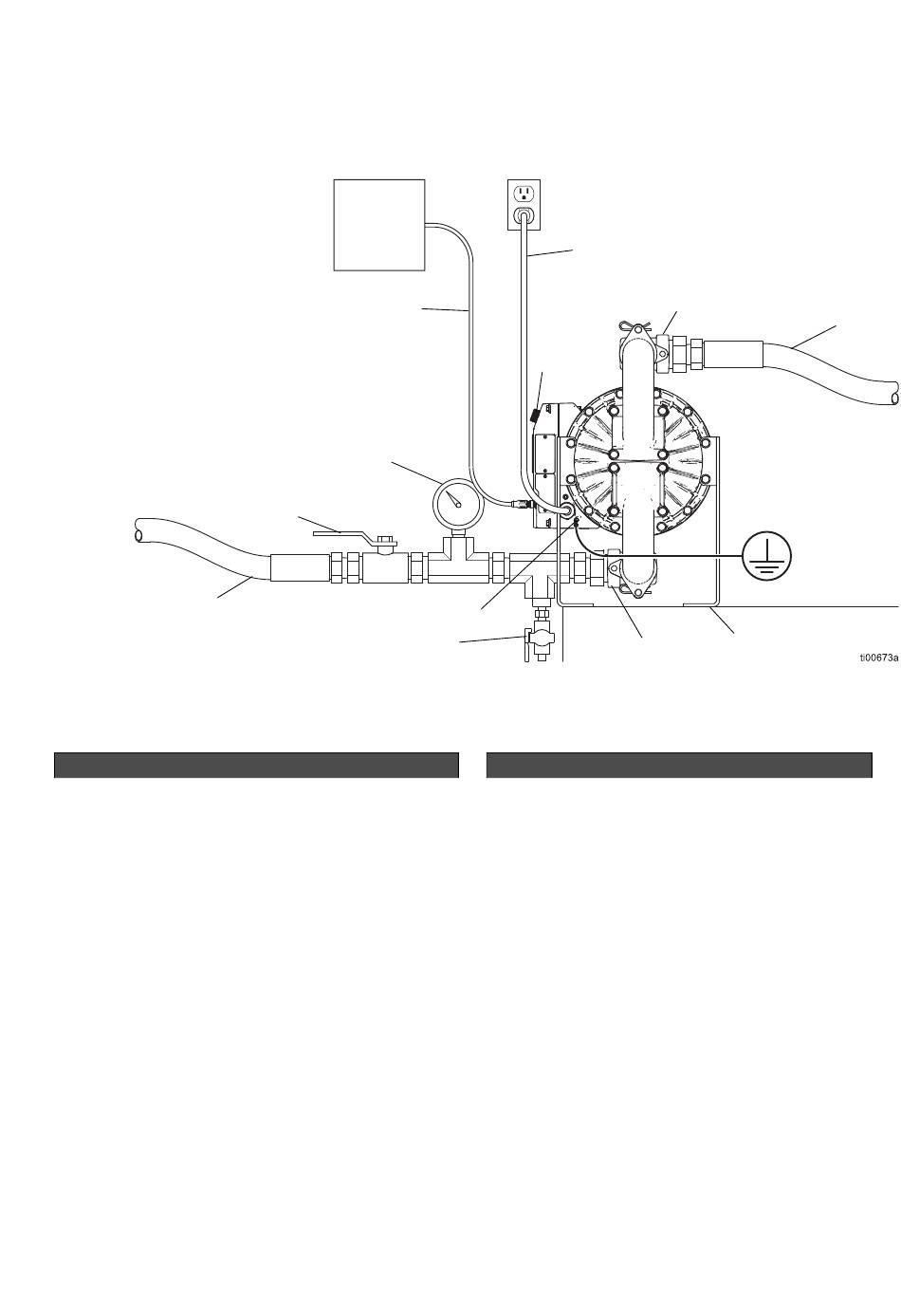

Voorbeeldinstallatie voor i120-modellen (QTE)
met scharnierkleppen op gewone locaties
J
A
. 5: Voorbeeldinstallatie voor i120-modellen (QTE) met scharnierkleppen op gewone locaties
FB
(kabel- en stekkeraansluiting)
Pomponderdelen
A
Voedingskabel
♦
B
Poort vloeistofuitlaat
C
Poort vloeistofinlaat
D
Montagepoten
E
Aarde-aansluiting
K
Regelknop vloeistofuitvoer
L
Toegangspoorten membraan (niet afgebeeld)
▼
Sluit aan op een circuit met een elektrische
♦
hoofdschakelaar. Installeer een stroomonderbreker
in elke niet-geaarde fase. Neem de plaatselijke regels
en voorschriften in acht.
Zie Bewakingstoebehoren installeren, pagina 19,
▼
of Toebehoren voor vloeistoflekleidingen installeren,
pagina 19.
3A7159D
N
M
H
G
A
K
E
Toebehoren (niet meegeleverd)
F*
Geleidende, flexibele vloeistoftoevoerleiding
G* Vloeistofaftapventiel
H
Vloeistofafsluitventiel
J*
Geleidende, flexibele vloeistofuitlaatleiding
M
Vloeistofdrukmeter
N
I/O-kabel
* Vereist, niet meegeleverd.
Voorbeeldinstallatie
C
B
D
F
15
