Installatie
Voor de installatie van deze apparatuur moet
u potentieel gevaarlijke procedures uitvoeren.
Alleen opgeleid en gekwalificeerd personeel dat
de informatie in deze handleiding heeft gelezen
en begrepen, mag deze apparatuur installeren.
Voorkom letsel door brand, explosies of elektrische
schokken door alle elektrische bedrading door een
gediplomeerd elektricien volgens alle ter plaatse
geldende voorschriften en regels uit te laten voeren.
De pomp monteren
De pomp kan erg zwaar zijn (zie Technische
specificaties, vanaf pagina 70, voor specifieke
gewichten). Gebruik ten minste twee riemen
en geschikte hijsmiddelen of laat twee personen
de pomp optillen. Til de pomp niet aan het
uitlaatverdeelstuk op.
1. Zorg ervoor dat het montageoppervlak vlak is.
2. Zorg dat het montageoppervlak en het
bevestigingsmateriaal sterk genoeg zijn om
het gewicht van de pomp, vloeistofleidingen,
toebehoren en vloeistof te dragen, en de
belasting tijdens het gebruik.
3. Bij elk soort bevestiging moet de pomp stevig
zijn vastgezet met bevestigingsmiddelen door
de montagesteun in de basis. Zie A
Zie Afmetingen, vanaf pagina 54.
OPMERKING: Voor bedieningsgemak en
service moet de pomp zo worden gemonteerd
dat de regelknop (K), het ledlampje (CC),
de I/O-poort/-kabel (BB) en de in- en
uitlaatpoorten voor de vloeistof (B, C)
gemakkelijk toegankelijk zijn.
Voorkom schade aan de pomp door de pomp
op de montagelocatie te bevestigen met
bevestigingen door elk gat in de poten. Zie A
3A7159D
. 7.
FB
LET OP
A

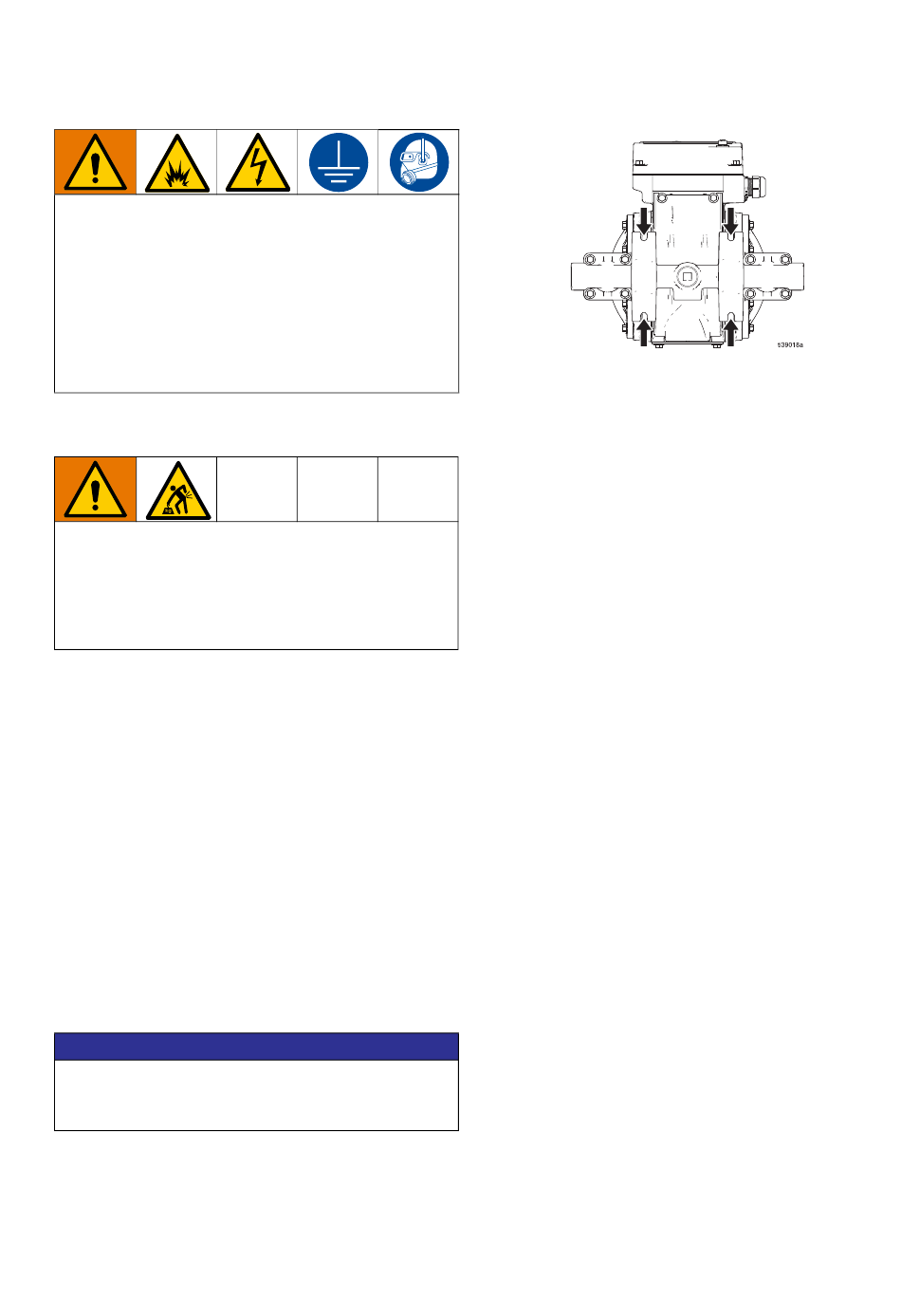

. 7: Montagegaten
FB
. 7.
FB
Installatie
