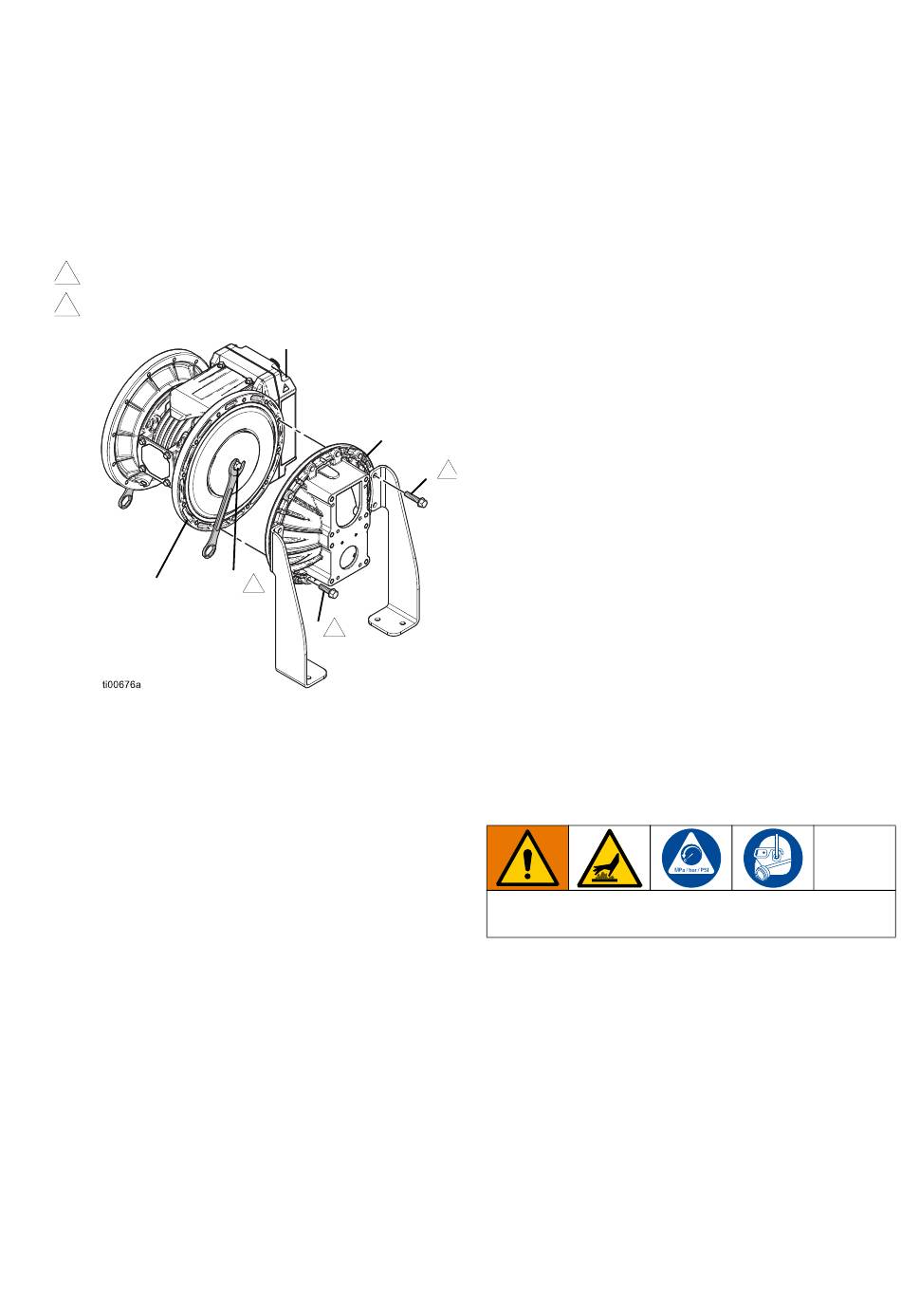

2. Monteer de gemonteerde membraaneenheden
in de as (1a) en draai de bevestigingen (15)
met de hand vast.
3. Gebruik een geschikte sleutel om één bevestiging
(15) stevig in positie te houden. Gebruik
tegelijkertijd een geschikte sleutel om de
tegenoverliggende bevestiging (15) aan te halen
tot 68 N-m (50 ft-lb). Zie A
Draai aan tot 68 N•m (50 ft-lb).
4
Zie Aanhaalmoment bevestigingen, pagina 47.
5
15
13
A
. 21: Standaardmembranen vastdraaien
FB
4. Draai de as van de motor om deze in de motor
te centreren, zodat geen van beide membranen
uit de behuizing steekt, wat de installatie van
de vloeistofdeksels zou kunnen belemmeren.
OPMERKING: Als het niet mogelijk is beide
membranen in contact te brengen met de
behuizing, kies dan één membraan om eerst
te plaatsen. Zodra het eerste vloeistofdeksel is
bevestigd, drijft u de motor langzaam aan zodat
het andere membraan in contact komt met
de behuizing. Maak vervolgens het tweede
vloeistofdeksel vast.
5. Richt de vloeistofdeksels (3) naar de motor (1).
OPMERKING: Bij afdekkingen met scharnier-
kleppen moet het ronde uitlaatgat zich aan de
onderkant van de apparatuur bevinden. Zie A
6. Monteer de bevestigingen (7, 7b, waar van
toepassing) om de vloeistofdeksels (3) op hun
plaats te houden.
OPMERKING: Voor de juiste afstand
en uitlijning van verdeelstukken (4, 5) moet u de
bevestigingen (7, 7b, waar van toepassing)
3A7159D
. 21.
FB
1
3
4
7
5
FB
los genoeg monteren dat het vloeistofdeksels
kunnen bewegen voordat de vloeistofdeksels (3)
in positie worden bevestigd.
7. Haal alle bevestigingen (7, 7b, waar van
toepassing) aan. Zie Aanhaalmoment
bevestigingen, pagina 47.
8. Monteer de terugslagventielen en verdeelstukken
weer zoals uitgelegd in Terugslagventielen
monteren, pagina 39.
De overmolded membranen
repareren
Benodigd gereedschap:
•
Dopsleutel van 10 mm (voor alle modellen i30
(QTC), kunststof modellen i80 (QTD) en kunststof
modellen i120 (QTE))
6
5
•
Dopsleutel van 13 mm (voor metalen modellen
i80 (QTD) en metalen modellen i120 (QTE))
•
Momentsleutel
•
Steeksleutel van 25 mm
®
•
Lubriplate
18F990) of gelijkwaardig NLGI Grade 2
synthetisch vet op basis van calciumsulfonaat
Zie A
. 22–A
FB
FB
OPMERKING: Smeer de motorrotor bij het vervangen
van membranen. Zie de betreffende handleiding van uw
motor. Zie Bijbehorende handleidingen, pagina 3.
De overmolded membranen demonteren
Voorkom ernstige brandwonden en raak de hete
vloeistof of de hete apparatuur niet aan.
1. Voer De apparatuur voorbereiden op reparatie,
pagina 38, uit.
2. Voer Terugslagventielen demonteren,
pagina 39, uit.
3. Verwijder alle bevestigingen (7, 7b, waar van
. 21.
toepassing) uit de vloeistofdeksels (3). Verwijder
de vloeistofdeksels (3).
4. Pak de buitenrand van een membraan (13)
stevig vast om deze in positie te houden.
Pak tegelijkertijd de buitenrand van het
tegenoverliggende membraan (13) stevig vast
en draai tegen de klok in om los te maken.
Verwijder het membraan (13).
Synxtreme HD-2 vet (artikelnummer
. 24.
Reparatie
