Breng een middelsterke draadborgmiddel aan op
1
de aszijde van de bevestiging om het membraan
op de as te bevestigen.
1
21
1a
15
1
A

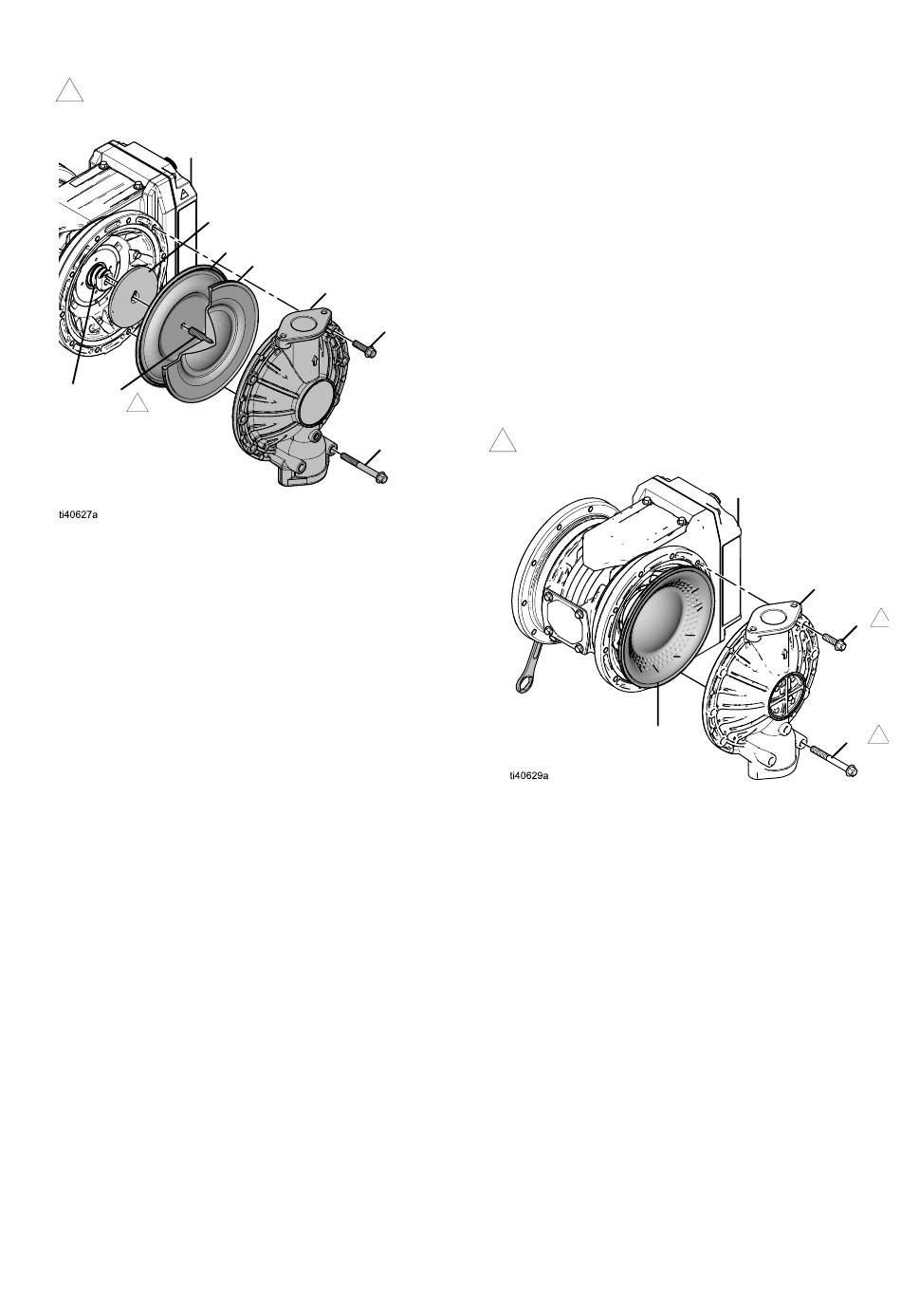

. 23: Overmolded membranen hermonteren
FB
2. Gebruik de juiste sleutel om de vlakke kant
van de as (1a) stevig op zijn plaats te houden.
Pak tegelijkertijd het membraan (13) stevig vast
rond de buitenrand en draai met de klok mee
om het stevig vast te zetten.
3. Draai de as (1a) totdat deze in de motor (1)
is gecentreerd.
OPMERKING: Als het niet mogelijk is beide
membranen in contact te brengen met de
behuizing, kies dan één membraan om eerst
te plaatsen. Zodra het eerste vloeistofdeksel is
bevestigd, drijft u de motor langzaam aan zodat
het andere membraan in contact komt met
de behuizing. Maak vervolgens het tweede
vloeistofdeksel vast.
4. Aan de kant van de apparatuur met het
geïnstalleerde membraan lijnt u het
vloeistofdeksel (3) uit met de motor (1).
5. Installeer de bevestigingen (7, 7b, waar van
toepassing) losjes om het vloeistofdeksel (3)
op zijn plaats te houden.
6. Aan de kant van de as (1a) met de vlakke kant van
de sleutel installeert u de plaat aan luchtzijde (21),
de membraanbacker (14) en de membraaneenheid
(13, 15) in de as (1a). Draai stevig vast.
7. Lijn het vloeistofdeksel (3) uit op de motor (1).
3A7159D
14
13
3
7
7b
8. Installeer de bevestigingen (7, 7b, waar van
toepassing) losjes om het vloeistofdeksel (3)
op zijn plaats te houden.
OPMERKING: Voor de juiste afstand en
uitlijning van verdeelstukken (4, 5) moet u de
bevestigingen (7, 7b, waar van toepassing)
los genoeg monteren dat het vloeistofdeksels
kunnen bewegen voordat de vloeistofdeksels (3)
in positie worden bevestigd.
9. Haal alle bevestigingen (7, 7b, waar van
toepassing) aan. Zie Aanhaalmoment
bevestigingen, pagina 47.
10. Monteer de terugslagventielen en verdeelstukken
weer zoals uitgelegd in Terugslagventielen
monteren, pagina 39.
Zie Aanhaalmoment bevestigingen, pagina 47.
5
13
A
. 24: Overmolded membranen vastdraaien
FB
Reparatie
1
3
7
5
7b
5
