Reparatie
OPMERKING: Laat zo nodig één vloeistofdeksel
vastzitten. Gebruik beide handen om het
blootgelegde membraan los te maken.
OPMERKING: Verwijder de membraanas (1a)
niet van de motor (1).
Verwijder de as (1a) niet uit de motor (1) om schade
aan de rotor of de apparatuur te voorkomen. Als u
de as verwijdert, komen de rotorkogels los van de
rotor en zal de rotor niet goed werken.
5. Verwijder het resterende membraan (13).
Als het eerste losgemaakte membraan (13)
aan de kant van de as (1a) zit met de vlakke
kant van de sleutel:
a. Gebruik de juiste sleutel om de vlakke kant
van de as (1a) op zijn plaats te houden.
Pak tegelijkertijd de buitenrand van het
tegenoverliggende membraan (13) stevig vast
en draai tegen de klok in om los te maken.
Als het eerste losgemaakte membraan (13)
zich tegenover de vlakke kant van de sleutel
op de as (1a) bevindt:
a. Volg de procedure voor het smeren van de
rotor in de handleiding van uw motor om bij
het vlakke gedeelte van de as (1a) te komen.
Zie Bijbehorende handleidingen, pagina 3.
b. Nadat de vlakke kant van de as (1a)
toegankelijk is, gebruikt u een geschikte
sleutel om de vlakke kant van de as (1a)
stevig op zijn plaats te houden. Pak
tegelijkertijd de buitenrand van het
tegenoverliggende membraan (13) stevig vast
en draai tegen de klok in om los te maken.
6. Reinig de onderdelen en controleer ze op
beschadigingen. Vervang waar nodig onderdelen.
7. Smeer de rotor. Zie de betreffende handleiding
van uw motor. Zie Bijbehorende handleidingen,
pagina 3.
44
LET OP
1
1a
A

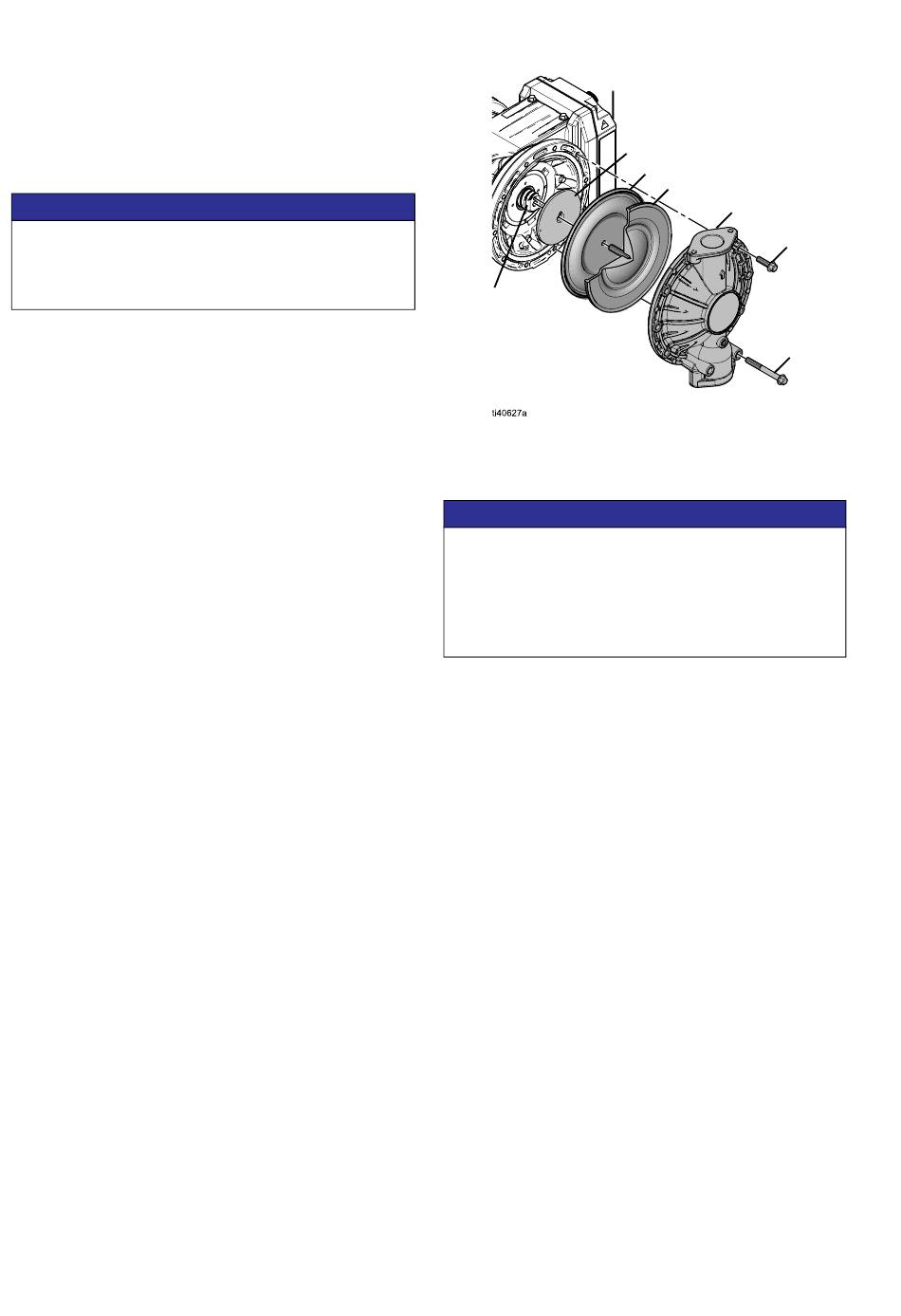

. 22: Overmolded membranen
FB
De overmolded membranen hermonteren
Na hermontage moet het draadborgmiddel
(vloeibare pakking) 12 uur uitharden, of volgens
instructies van de fabrikant, voordat de apparatuur
weer gebruikt mag worden. De apparatuur raakt
beschadigd als de bevestiging van de
membraanas losraakt.
1. Aan de kant van de as (1a) tegenover de vlakke
kant van de sleutel installeert u de plaat aan
luchtzijde (21), de membraanbacker (14)
en de membraaneenheid (13, 15) in de as (1a).
Draai stevig vast.
OPMERKING: Ongeacht eventuele markeringen
op de membraanbacker (14) moet de
membraanbacker (14) altijd zo worden
gemonteerd dat de buitenste glasparelreservoirs
om de buitenste glasparel van het membraan (13)
heen (en niet er vanaf) loopt.
OPMERKING: Breng draadborgmiddel aan op de
bevestiging (15) voor alle membraaneenheden.
21
14
13
3
LET OP
3A7159D
7
7b
