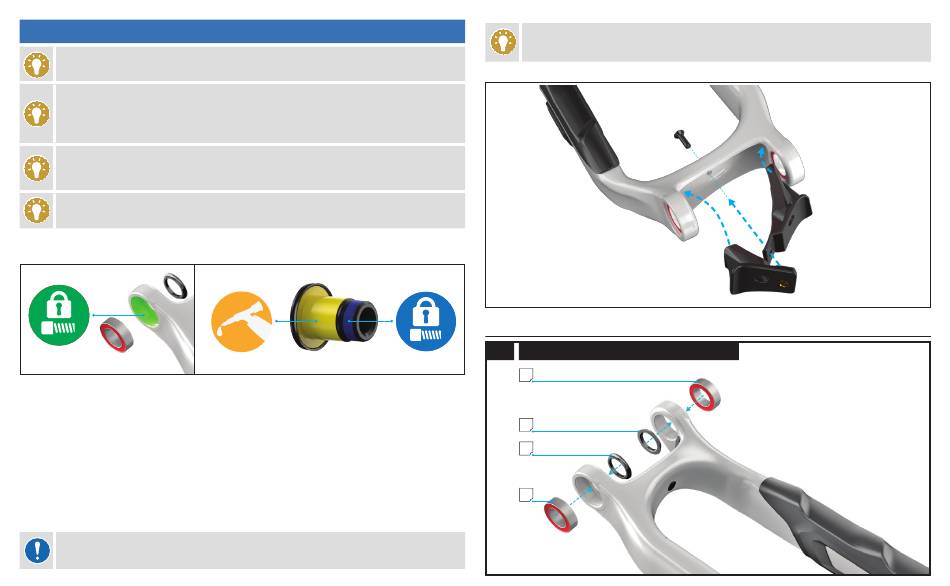

5. ACHTERVORK PIVOT MONTAGE
Voordat de achtervork wordt vastgemaakt, installeer de ICR-tube van de
zadelpen. Raadpleeg de sectie 6.1 DROPPER ZADELPEN voor meer informatie.
Voor een succesvolle montage van de Stumpjumper Evo Alloy-achtervork is
het belangrijk om de volgorde van de handelingen, die in deze handleiding is
vermeld, juist op te volgen. Het aanpassen van de montagevolgorde zal tot een
langere montageduur leiden.
Om de Stumpjumper Evo Alloy juist te monteren, plaats altijd het smallere
(tapse) oppervlak tegen de afstandshouder en het bredere oppervlak tegen het
frame of de achtervork.
Controleer de houdbaarheidsdatum van uw Loctite. Gebruik geen vervallen Loctite.
Breng groene Loctite 603 op alle verbindingsoppervlakken van de lager/het gat aan en
„
duw vervolgens alle lagers in hun respectievelijke pivotlocatie.
Zelfs al zijn alle pivotbouten in de fabriek van blauw schroefdraadborgmiddel voorzien, voer de
volgende stappen in deze volgorde uit:
Breng een dun laagje vloeibare blauwe Loctite 243 op de schroefdraad van beide
„
hoofdpivotbouten aan (J en K).
Breng een kleine hoeveelheid vloeibare blauwe Loctite 243 op de begindraad binnenin het
„
frame aan.
Verwijder eventuele Loctite die binnenin het verzonken framegedeelte zonder schroefdraad
„
is gedruppeld.
Breng vet aan op het boutgedeelte zonder schroefdraad. Zorg dat de Loctite niet wordt aangeraakt.
„
OPGELET: Zorg dat het een dun laagje is. Te veel Loctite kan het eenvoudig
losdraaien van de bout in de toekomst beletten.
11
Installeer de trapas nadat de achtervork in elkaar is gezet.
Alvorens de pivots te monteren, installeer de twee kabelgeleiders in de liggende achtervork.
„
5 . 1 . M O N TA G E L A G E R S
5.1
HOOFDPIVOTLAGERS EN -AFSTANDSHOUDERS
A
I
I
A
