9. DERAILLEURHANGER
WAARSCHUWING! Vet op de juiste manier aanbrengen is essentieel voor de
veiligheid van de fietser. Breng ALLEEN vet aan zoals aangegeven.
INSTALLATIEPROCEDURE:
9.1

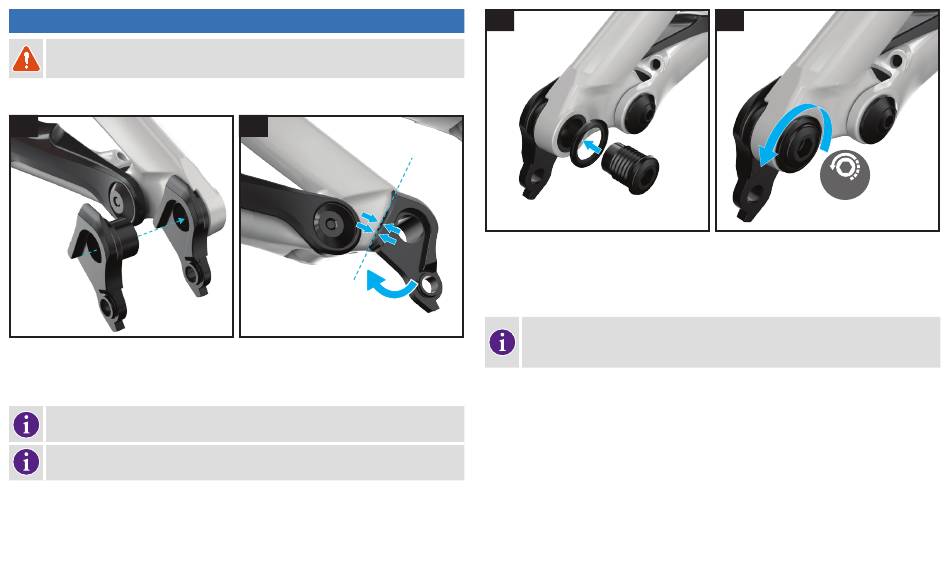

Fig. 9.1: Installeer de UDH-hanger in het vorkeinde van het frame.
„
Fig. 9.2: Draai de UDH-hanger naar achteren totdat deze volledig in de voorziene ruimte
„
zit of deze de roterende stop raakt.
Breng GEEN vet op het frame, de UDH-hanger of schroefdraad van de
UDH-bout aan. Breng ALLEEN vet op de schroefdraad van de steekas aan.
De hanger moet volledig in de voorziene ruimte zitten of tegen de framestop
rusten wanneer het tot de voorgeschreven koppel is vastgedraaid.
9.2
9.3
Fig. 9.3: Installeer de UDH-sluitring en steek de UDH-bout vervolgens door de sluitring en
„
in de hanger.
Fig. 9.4: Draai de bout aan tot 25 Nm / 221 in-lbf. De bout van de UDH-hanger heeft
„
linksdraaiend schroefdraad.
Een omkeerbare (links- en rechtsdraaiend schroefdraad) momentsleutel
MOET worden gebruikt om de bout met linksdraaiend schroefdraad tot het
juiste aanhaalmoment vast te draaien.
