7.5

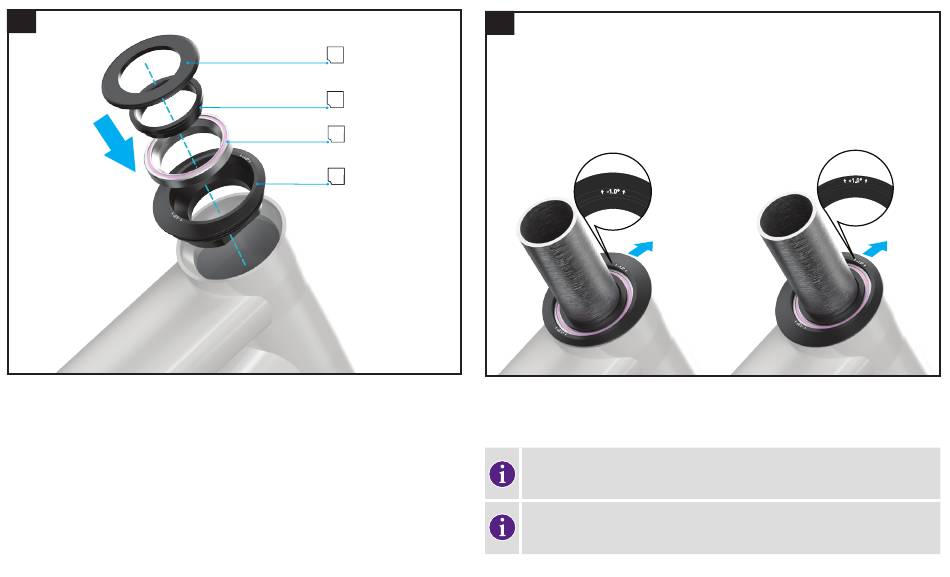

Fig. 7.5
Installeer de onderdelen van het balhoofd, lagers en lagerschalen in het frame. Deze
„
onderdelen komen perfect in het frame vast te zitten; er is geen gereedschap nodig.
A: Verstelbare balhoofdlagerschaal
„
B: Bovenste lager
„
C: Compressiering
„
D: Balhoofddop
„
25
7.6
D
C
B
A
A
Fig. 7.6
Tijdens het uitlijnen van de balhoofdlagerschaal geeft de markering aan de voorkant van de
„
fiets de huidige instelling aan.
-1°
Zorg dat de balhoofdbuis en de balhoofdlagerschaal vrij van vuil zijn wanneer
u de hoek van de bovenste lagerschaal verandert. Vet alle onderdelen in met
hoogwaardige en waterafstotend vet.
De onderste balhoofdlagerschaal wordt gebruikt voor alle verstelbaarheidsop-
ties. De lagerschaal zorgt voor een bolvormige verbinding met de balhoofdbuis
en beweegt samen met de hoek van de stuurbuis.
+1°
