2.3
AANDRAAI-
LOCATIE
OMSCHRIJVING
in-lbf
B
Stuurpenbouten
C / D
Klemplaatbouten

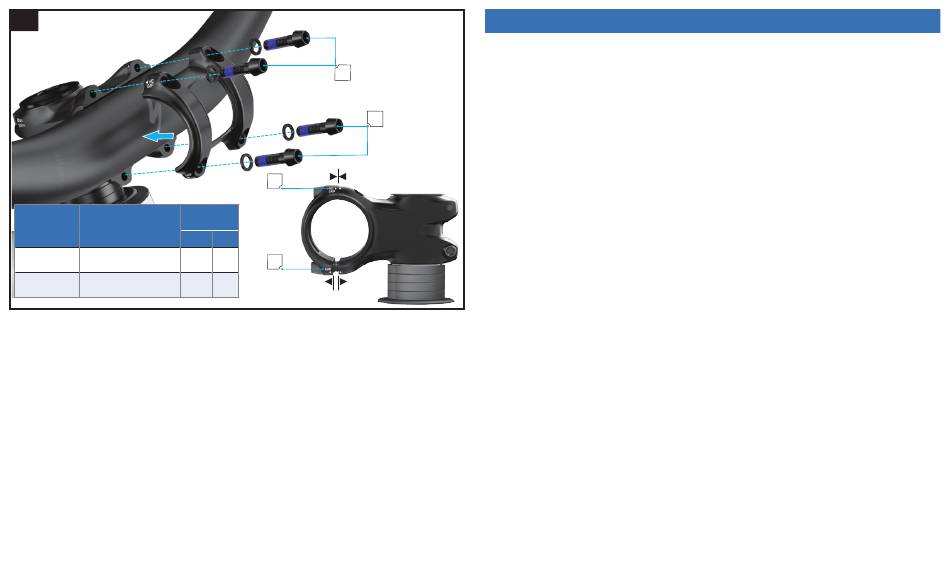

Fig. 2.3
Draai de stuurpenbouten gelijkmatig aan door de klemplaat en in de behuizing van de stuurpen.
„
Stel het stuur op de gewenste positie in.
„
Draai de bovenste bouten geleidelijk en afwisselend tussen de linker en rechter bout aan
„
om de koppel geleidelijk aan te verhogen totdat de vereiste waarde is bereikt (C).
Draai de onderste bouten geleidelijk en afwisselend tussen de linker en rechter bout aan
„
om de koppel geleidelijk aan te verhogen totdat de vereiste waarde is bereikt (D).
Controleer of het stuur juist is geïnstalleerd door het stuur omhoog en omlaag te draaien en
„
vervolgens zijdelings te schuiven terwijl het voorwiel wordt vastgehouden. Als er beweging
waarneembaar is, is de stuurpen onvoldoende vastgemaakt en moet deze opnieuw worden
aangedraaid.
C
GEEN RUIMTE
C
MOMENT
Nm
71
8
D
RUIMTE
53
6
3. ALGEMENE INFORMATIE M.B.T. ONDERHOUD
De Stumpjumper Evo Alloy is een high performance fiets. Alle algemene
onderhoudswerkzaamheden, probleemoplossing, reparatiewerkzaamheden en het vervangen
van onderdelen moeten door een geautoriseerde Specialized retailer worden uitgevoerd.
Voor algemene informatie met betrekking tot het onderhoud van uw fiets, raadpleeg de
Gebruiksaanwijzing. Wij raden u aan om voor elke rit een mechanische veiligheidscontrole uit
D
te voeren, zoals beschreven in de Gebruiksaanwijzing.
Wees voorzichtig om beschadiging van het koolstofvezel of composietmateriaal te
„
vermijden. Schade kan tot verlies van de integriteit van de constructie leiden en noodlottige
storingen tot gevolg hebben. Deze schade kan tijdens de inspectie al dan niet zichtbaar
zijn. Voor elke rit en na een val, controleer de fiets grondig op uitrafeling, gutsen, krassen
in de verf, inkervingen, gebogen onderdelen of andere tekenen van schade. Als u een van
deze beschadigingen aantreft, ga dan niet fietsen. Breng uw fiets naar een geautoriseerde
Specialized retailer voor een volledige inspectie na een val en voordat u verder fietst.
Luister tijdens het fietsen of u gekraak hoort; gekraak kan een probleem op een of meerdere
„
onderdelen aangeven. Controleer regelmatig alle oppervlakken in fel zonlicht om de
spanningspunten, zoals lasnaden, gaten en contactpunten met andere onderdelen, op kleine
haarscheurtjes of vermoeidheid te controleren. Als u gekraak hoort, tekenen van overmatige
slijtage of andere schade aan de fiets waarneemt (ongeacht de omvang), stop dan onmiddellijk
met fietsen en breng uw fiets naar een geautoriseerde Specialized retailer voor inspectie.
De levensduur en het soort en de frequentie van onderhoud hangen van vele factoren af,
„
waaronder het gebruik, het gewicht van de fietser, de fietsomstandigheden en/of botsingen.
Blootstelling aan ruwe omstandigheden, in het bijzonder zoute lucht (door te fietsen
„
nabij de zee of in de winter), kan resulteren in galvanische corrosie van componenten,
zoals de crankas en bouten, wat de slijtage kan versnellen en de levensduur kan
verkorten. Vuil kan de oppervlakken en lagers tevens sneller verslijten. Daarom dienen de
oppervlakken van de fiets voor elke rit schoongemaakt te worden. De fiets dient regelmatig
onderhouden te worden door een geautoriseerde Specialized retailer, wat betekent dat
de fiets schoongemaakt en gesmeerd wordt, (gedeeltelijk) uit elkaar wordt gehaald en
geïnspecteerd wordt op corrosie en/of scheurtjes. Als u tekenen van corrosie of scheuren
in het frame of een ander onderdeel waarneemt, vervang dan dit onderdeel.
Reinig en smeer de aandrijflijn regelmatig volgens de instructies van de fabrikant van de aandrijflijn.
„
4
