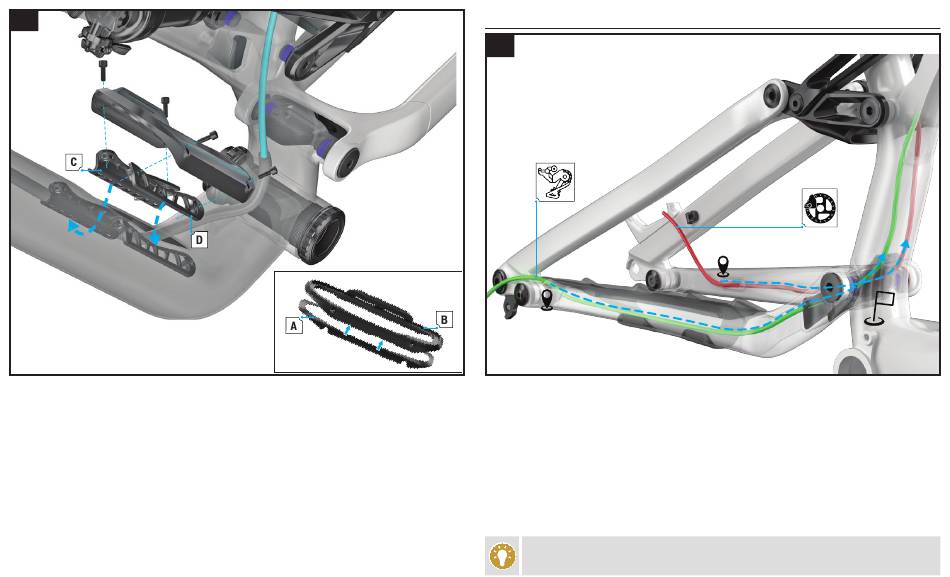

Monteer het SWAT-luikje.
„
Stop de schuimpakking (A) in de ring (B) zodat het intern lipje van de rand volledig
„
zichtbaar is en de pakking volledig op zijn plaats zit. Breng de ring op het frame aan.
Breng de SWAT-leiding (C) over de nylon tube aan gevolgd door de moer aan niet-
„
aandrijfzijde (D). Draai de bouten aan tot 0,7 Nm / 6 in-lbf met behulp van een 2,5 mm
inbussleutel.
19
6 . 2 . A C H T E R D E R A I L L E U R E N A C H T E R R E M
6.5
Fig. 6.5
Steek de schakelbuitenkabel en de remkabel in de liggende achtervork.
„
Schakelhendel achter: Steek een mooi afgeknipt stukje schakelbuitenkabel (er mogen
„
geen draden uitsteken) in de achterste poort aan aandrijfzijde op de liggende achtervork.
Achterrem: Steek de remkabel in de poort aan niet-aandrijfzijde aan de binnenkant van de
„
liggende achtervork.
Duw en draai de buitenkabel en kabel voorzichtig totdat ze uit de liggende achtervork in de
„
buurt van de hoofdpivot tevoorschijn komen.
Wikkel het uiteinde van de buitenkabel, dat niet in het frame wordt aangebracht, in
een lus zodat het eenvoudiger door de liggende achtervork kan worden gedraaid.
