6.6

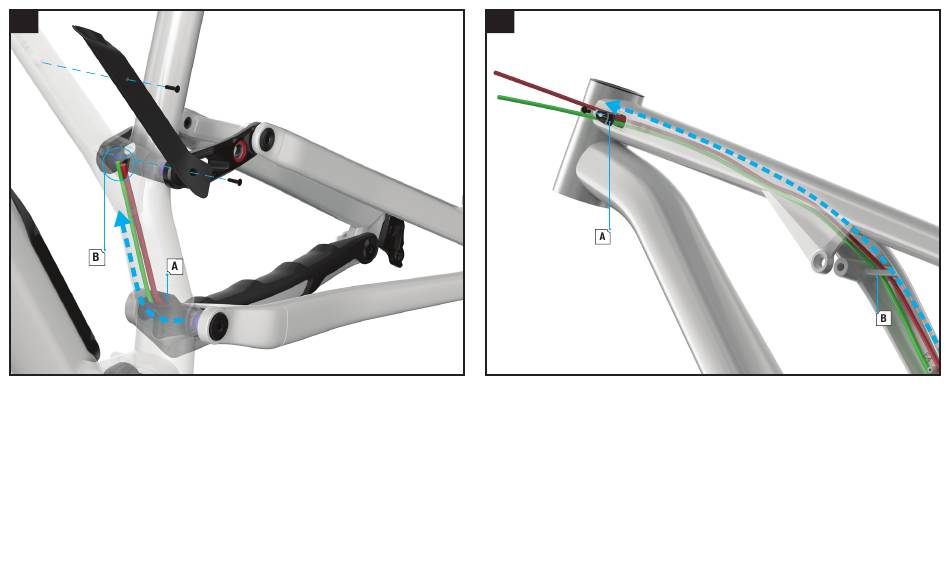

Fig. 6.6
Verwijder de zijarmafdekplaat met een 2mm inbussleutel, indien geïnstalleerd.
Leid de buitenkabel door de trechter op de hoofdpivot (A). Indien nodig, gebruik een priem
of schroevendraaier om de buitenkabel te leiden.
Duw de buitenkabel totdat het gat in de zadelbuis aan de basis van de zijarm (B) wordt
bereikt en trek de buitenkabel uit het gat in de basis van de zijarm met behulp van een haak
of L-vormige priem.
6.7
Fig. 6.7
Leid de schakelbuitenkabel en de remkabel in de zijarm omhoog door de zijarmlus (B) en
in de bovenbuis.
Verwijder de ICR-kabelgeleider aan niet-aandrijfzijde (A) van de ICR-poort in de buurt van
de balhoofdbuis met behulp van een 2,5 mm inbussleutel.
Trek de schakelbuitenkabel en de remkabel uit de ICR-poort aan niet-aandrijfzijde in de
buurt van de balhoofdbuis. Leid de buitenkabel uit de buis met behulp van een priem.
20
