Installatie
105
902
A
. 5
FB

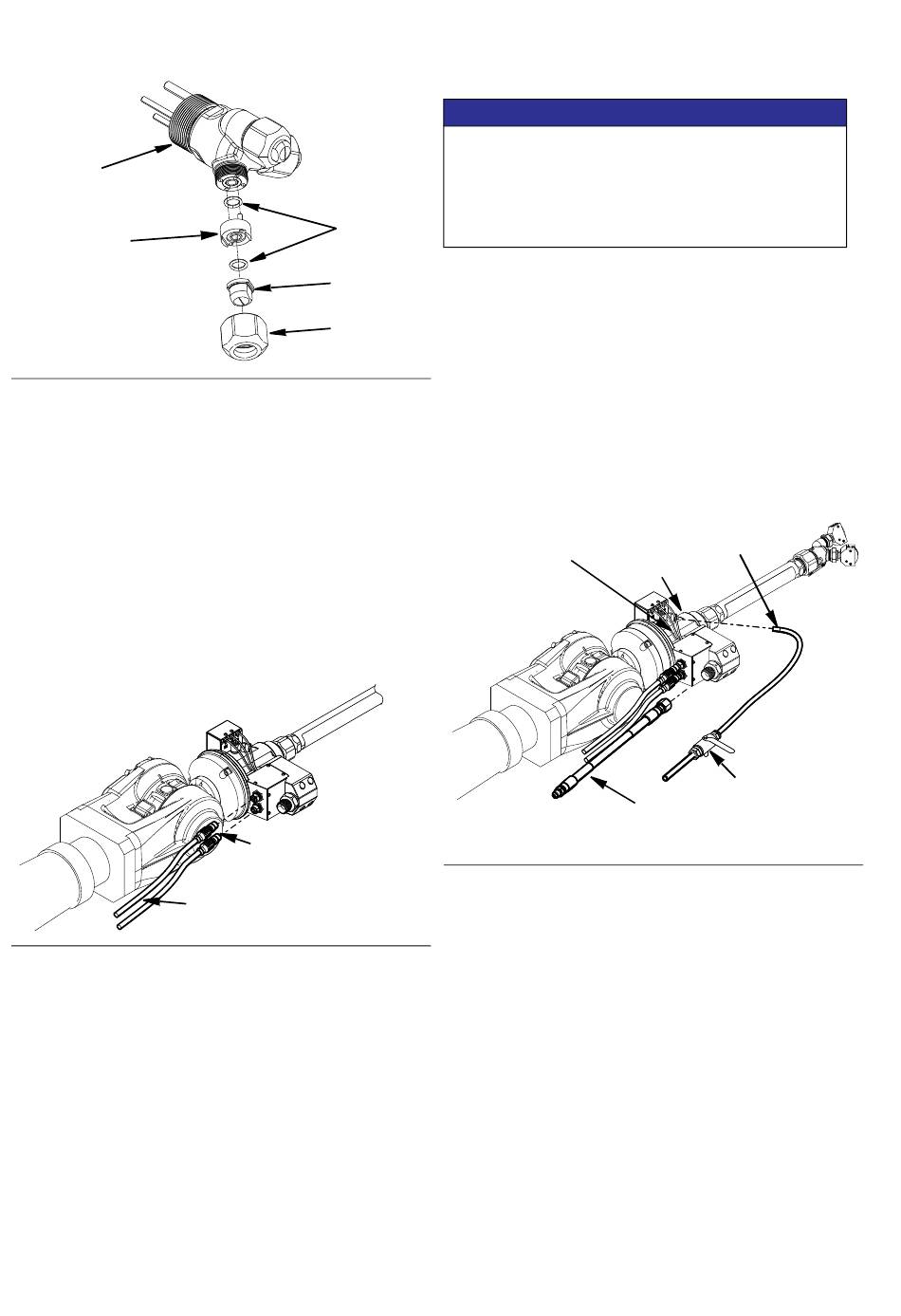

Kabelaansluitingen
OPMERKING: Kabels en slangen worden pas bevestigd
nadat het SST Switch 3D-pistool op de robot is
vastgeschroefd.
Sluit de kabel (1001) aan op alle SST Switch 3D-pistolen en
de kabel (1003) op SST Switch 3D-pistolen met sensoren.
Sluit vervolgens het andere uiteinde van de kabel aan door
de juiste aansluitingen op de besturingskast van de robot
te maken. Zie A
. 6.
FB
Zie de pagina 3 met de tabel Modellen, voor het kabeltype
dat nodig is voor de modus van uw SST Switch 3D-pistool.
A
. 6
FB
10
707
801
901
1001 en 1003, indien
uitgerust met sensoren
Aansluiten op de robotstuurkast
(niet afgebeeld)
Slangaansluitingen
Gebruik alleen luchtfittingen die geschikt zijn voor
gebruik met een temperatuur gelijk aan of hoger dan
de werktemperatuur van het vloeistofdoseersysteem.
Luchtfittingen die alleen geschikt zijn voor gebruik bij
een lagere temperatuur kunnen smelten en schade aan
het SST Switch 3D-pistool veroorzaken.
De luchttoevoer wordt met een polyurethaanslang van
8 mm op het SST Switch 3D-pistool aangesloten, op
de elleboogwartelfitting (512) aan de zijkant van de
wartelbehuizing (511).
De klant moet een ontluchtingsventiel tussen de luchttoevoer
en de aansluiting op het SST Switch 3D-pistool installeren.
Zie A
. 7.
FB
De materiaaltoevoerslang wordt aangesloten op het
SST Switch 3D-pistool met behulp van een door de
klant geleverde fitting. De inlaatdraad is 1/2 inch. BSPP.
Zie A
. 7.
FB
512
A
. 7
FB
LET OP
Door de klant geleverde
luchtslang van 8 mm.
511
Door de klant
geleverde
ontluchtingsklep
Door de klant geleverde
materiaalslang.
3A8839C
