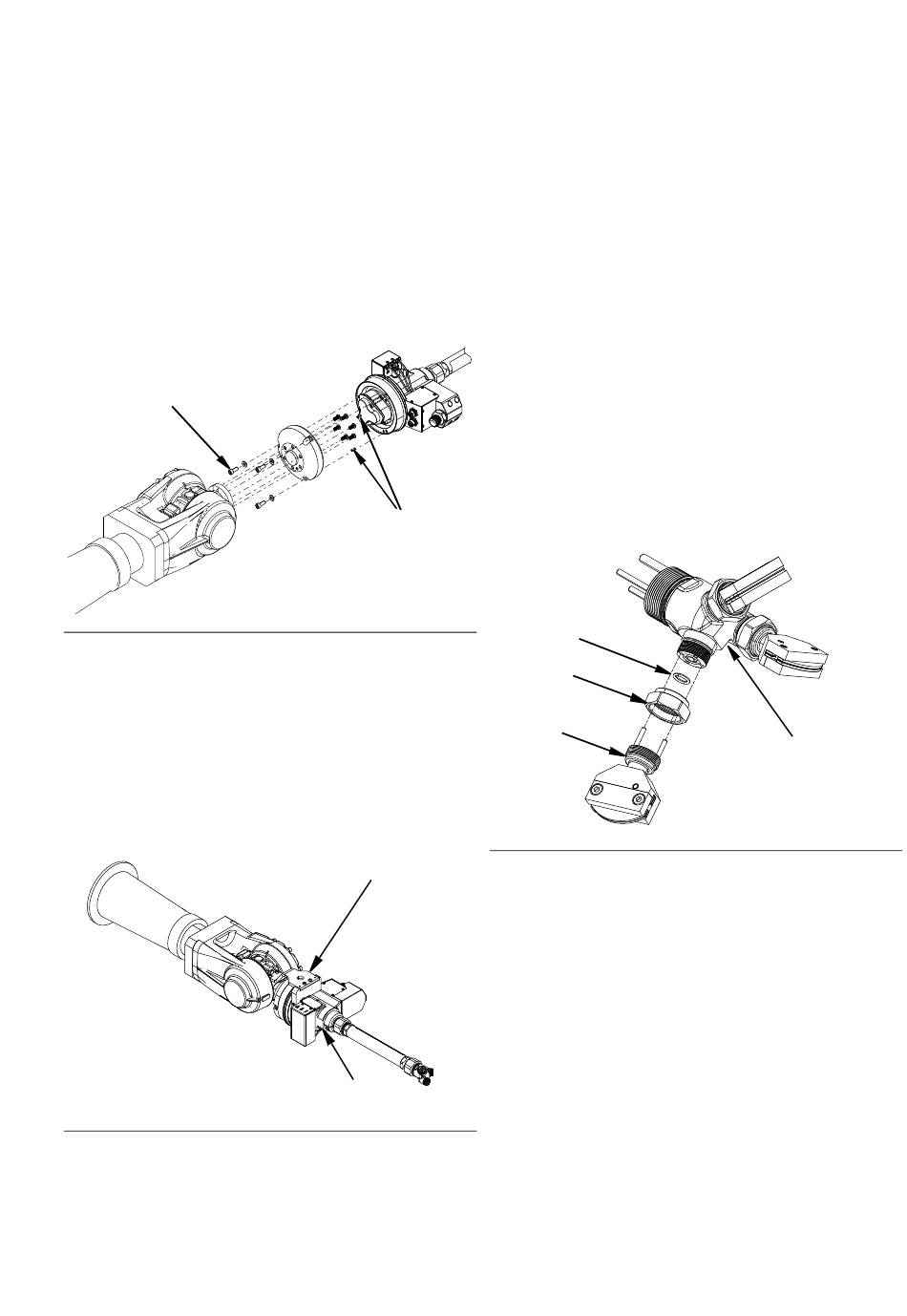

Montageflens robot
1.
Bevestig de montageflens op de zesde as van de robot
met de benodigde bouten die bij de montageset voor
het SST Switch 3D-pistool worden geleverd.
2.
De montageflens wordt vervolgens met drie M6x20-
inbusbouten aan de behuizing van het SST Switch
3D-pistool bevestigd. Draai aan tot 11,1 N•m (98,2 in-lb).
Het is belangrijk om ervoor te zorgen dat
de geleidepennen van 6 mm die bij de set worden
geleverd, in de juiste posities worden geplaatst.
Zie A
. 2.
FB
M6 x 20 hex
inbusbouten
A
. 2
FB
Antirotatiebeugels
Nadat het SST Switch 3D-pistool op de robot is gemonteerd,
moeten de antirotatiebeugels aan de wartelbehuizing (511)
en aan het bevestigingspunt op de robot worden bevestigd
met behulp van de inbusbouten. De exacte montage van
de antirotatiebeugels is afhankelijk van de gebruikte robot
en set. Zie A
. 3 voor het installatievoorbeeld en pagina 31
FB
voor de onderdelenreferentie van de wartelbehuizing.
A
. 3
FB
3A8839C
Spuitmonden
OPMERKING: Er worden geen spuitmonden bij het
SST Switch 3D-pistool geleverd; deze moeten apart
worden aangeschaft om aan de specificaties van de klant
te voldoen. Zie Set voor LASD-spuitmond pagina 34, of
Sets met spuitmond voor sproeien en Set voor adapter
voor sproeien, 25U338 pagina 35 voor opties voor type
en afmetingen van de spuitmond.
LASD-spuitmond bevestigen
OPMERKING: Zie Sets voor LASD-spuitmond 25U016 en
25U017 voor het samenstellen van een LASD-spuitmond.
1.
2.
3.
Geleidepennen
van 6 mm
A
FB
Antirotatiebeugels
Spuitmond voor sproeien.
1.
2.
511
3.
Steek de O-ring (707) in de adapter met 3 koppen (105).
Plaats het kleine uiteinde van de moer (706) tegen de
adapter met 3 koppen (105), maar draai de draad niet
vast.
Lijn de pennen van de spuitmond (705) uit en steek ze
in de adapter met 3 koppen (105). Draai de moer (706)
aan met 20,34 N•m (15 ft-lb) Zie A
707
706
705
. 4
Plaats de O-ringen (707) in de adapter met 3 koppen
(105).
Plaats een O-ring in elke adapter voor afdichting van
de spuitmond (902). De spuitmonden (801) worden
vervolgens in de adapter voor afdichting van de
spuitmond (902) gestoken, waarbij u ervoor zorgt
dat de spuitmond in de adapter voor afdichting
van de spuitmond wordt gestoken.
Breng de paspennen van de adapter voor afdichting
van de spuitmond (902) op één lijn met de adapter met
3 koppen (105) en zet ze samen met de borgmoer (901)
vast. Draai aan tot 20,34 N•m (15 ft-lb). Zie A
Installatie
. 4.
FB
105
. 5.
FB
9
