3.
Steek de materiaalverdeelring (509) in de boring van
de wartelbehuizing (511). Het wordt aanbevolen om
Gereedschap voor plaatsing/ verwijdering van
materiaalafdichting, 17V972 op pagina 38 en een
zachte hamer te gebruiken. Duw de materiaalverdeelring
(509) en de roterende afdichting (508) volledig naar de
bodem van de boring.
4.
Breng een dunne laag lithiumvet aan op de buitenkant
van de volgende O-ring op de roterende afdichting (508).
Voorkom schade aan de roterende afdichting door de
O-ring schuin in de boring van de wartelbehuizing (511)
te steken. Zorg ervoor dat de O-ring niet tegen de
weepage-poort schuurt en druk de roterende afdichting

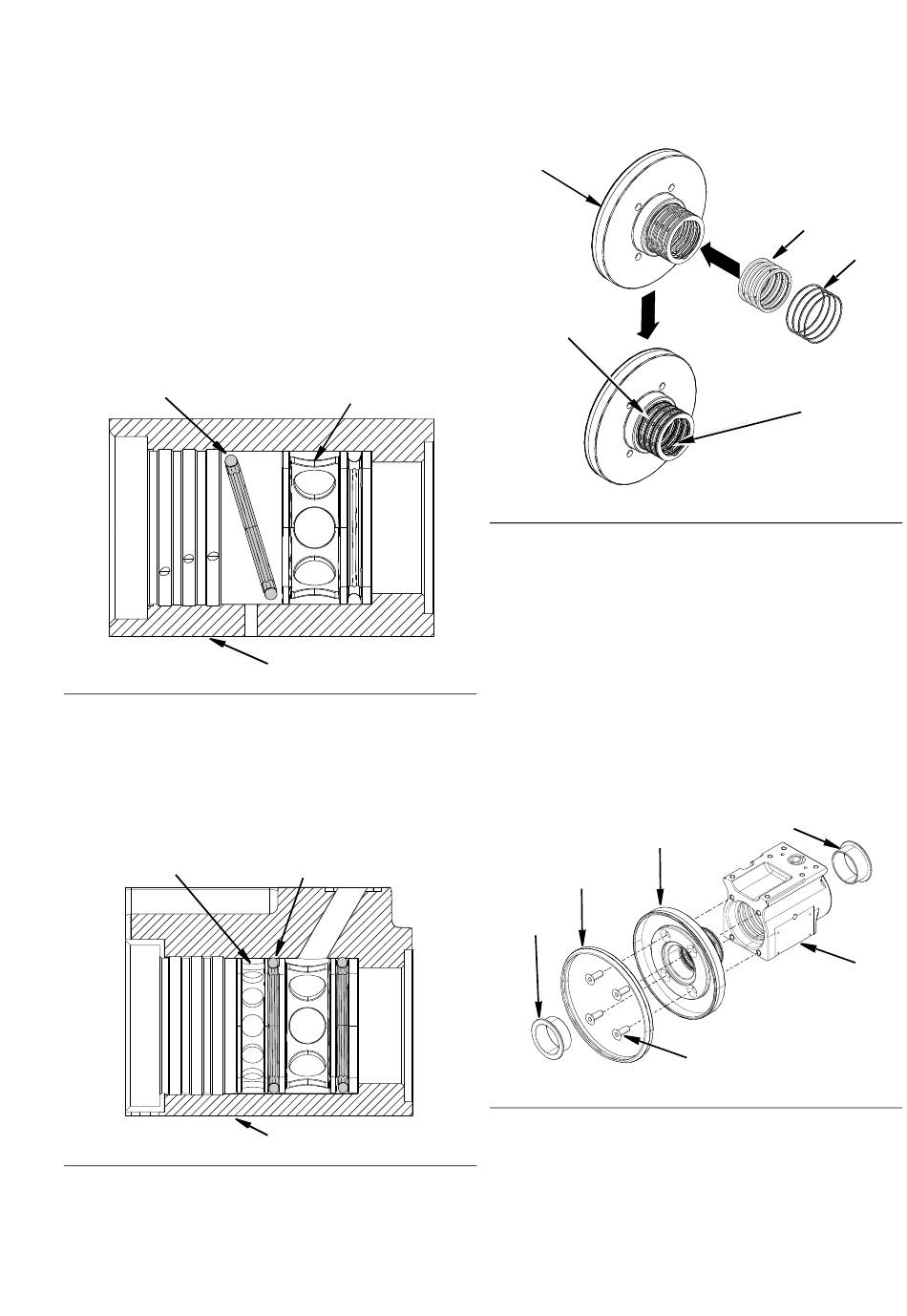

tegen de materiaalsteunring (509). Zie bovenaanzicht
A
. 25.
FB
508
A
. 22
FB
5.
Steek de weepage-verdeelring (507) in de boring
van de wartelbehuizing (511). Het wordt aanbevolen
om Gereedschap voor plaatsing/ verwijdering van
materiaalafdichting, 17V972 op pagina 38 en een
zachte hamer te gebruiken. Druk de weepage-verdeelring
en roterende afdichting (508) volledig tegen de
materiaalsteunring (509). Zie A
507
A
. 23
FB
3A8839C
509
511
. 23.
FB
508
511
6.
Installeer de O-ringen (505) en luchtafdichtingen (506)
op het luchtverdeelringlager (504). Zie A
504
505
A
. 24
FB
7.
Breng een dunne laag lithiumvet aan op de O-ringen (505)
en steek deze in de boring van de wartelbehuizing (511).
Breng een middel tegen vastlopen aan op de
M6-inbusbouten met platte kop (503) en draai
ze met de hand vast. Zie A
8.
Duw een flenslager (502) in de wartelbehuizing (511) en
een flenslager (502) in het luchtverdeelringlager (504).
Zie A
. 25.
FB
9.
Installeer de stofafdichtring (501) rond het
buitenoppervlak van het luchtverdeelringlager (504).
Zie A
. 25.
FB
504
501
502
A
. 25
FB
Repareren
. 24.
FB
506
505
506
. 25.
FB
502
619
511
503
21
