Sets en gereedschappen
Sets en gereedschappen

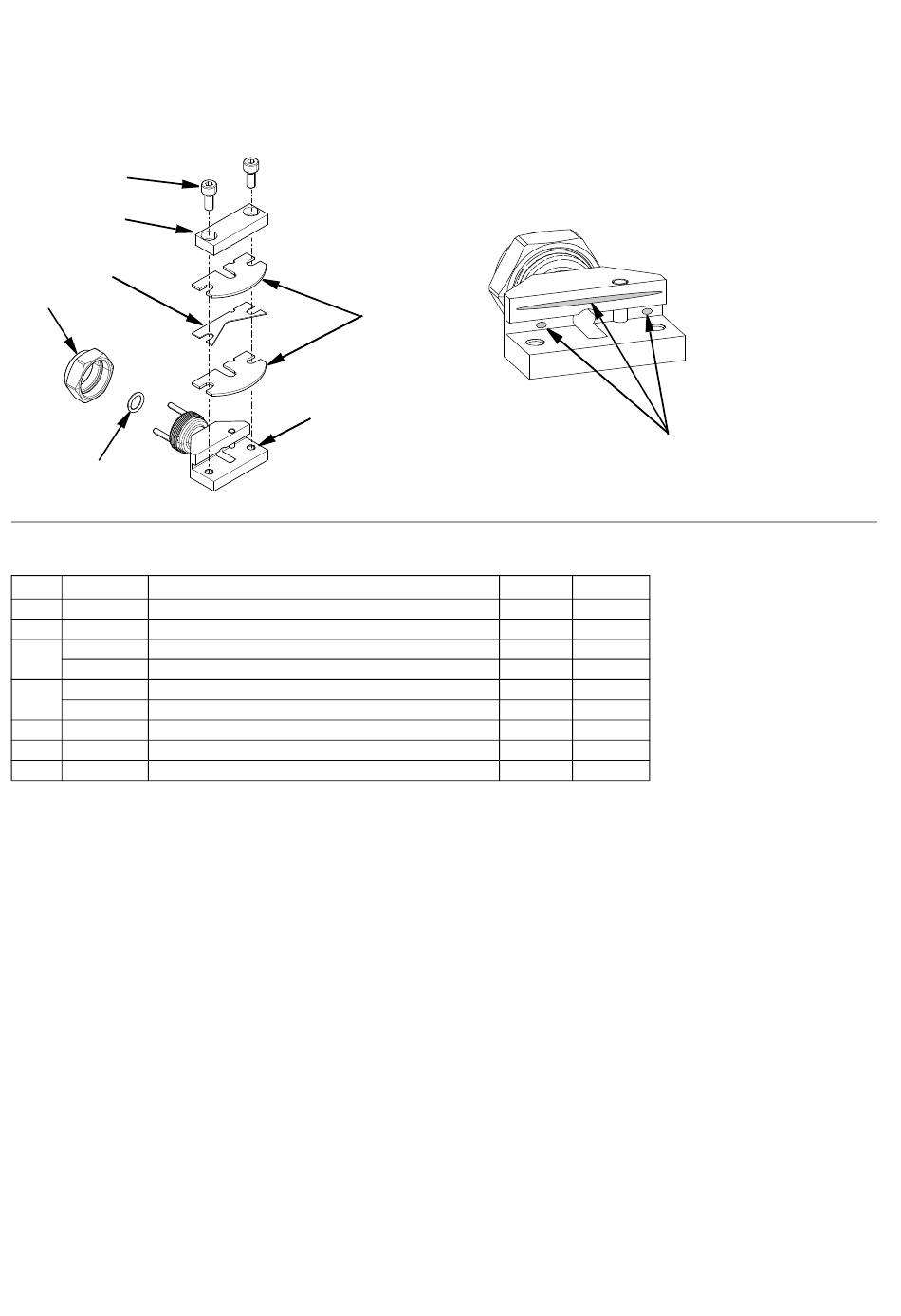

Sets voor LASD-spuitmond 25U016 en 25U017
701
702
704
706
707
A
. 41
FB
Onderdelenlijst LASD-spuitmond 25U016 en 25U017
Ref.
Onderdeel
701
131805
BOUT, SHC, M4-0.7x10 SS
702
15N123
KLEM
703
15N118
PLAAT, buiten, spuitmond, 0,5 mm, WC
15N120
PLAAT, buiten, spuitmond, 0,4 mm, WC
704
15N119
AFSTANDSSTUK, spuitmond, 0,5 mm, WC
15N121
AFSTANDSSTUK, spuitmond, 0,4 mm, WC
705
25U015
BEHUIZING, spuitmond
706
15N124
MOER, spanschroef
707
133267
O-RING,7MM ID X 1.5MM TH,FKM,75A
OPMERKING: Onderdeelnummer 25U016 gebruikt set voor LASD-spuitmondplaat 25U331.
Onderdeelnummer 25U017 gebruikt set voor LASD-spuitmondplaat 25U332.
Set voor LASD-spuitmond
1.
Voer de Drukontlastingsprocedure uit op pagina 12
voordat u spuitmonden verwijdert of vervangt.
2.
Plaats het afstandsstuk voor de spuitmond (704) tussen
twee buitenste WC-spuitmondplaten (703) en lijn de
inkepingen in de onderdelen uit.
3.
Breng blauw schroefdraadborgmiddel van gemiddelde
®
sterkte aan, Loctite
oppervlak getoond in A
4.
Plaats de ingeklemde delen tegen de trede van de
spuitmond van de behuizing (705) en lijn de inkepingen
uit met de paspen in de spuitmond van de behuizing.
5.
Plaats de klem (702) met de inkeping van de
vloeistofdoorgang naar de vloeistofdoorgang gericht
en draai vast met twee M4 SHC-bouten (701).
Draai aan tot 3,3 N•m (29,2 in-lb). Zie A
34
705
Omschrijving
242 of gelijkwaardig, aan op het
. 41.
FB
. 41.
FB
703
25U016
2
1
2
1
1
1
1
Breng hier schroefdraadborgmiddel aan
25U017
2
1
2
1
1
1
1
3A8839C
