Graco SST Instructies pagina 24
Inhoudsopgave
Repareren
404
405
407
406
A
. 32
FB
9.

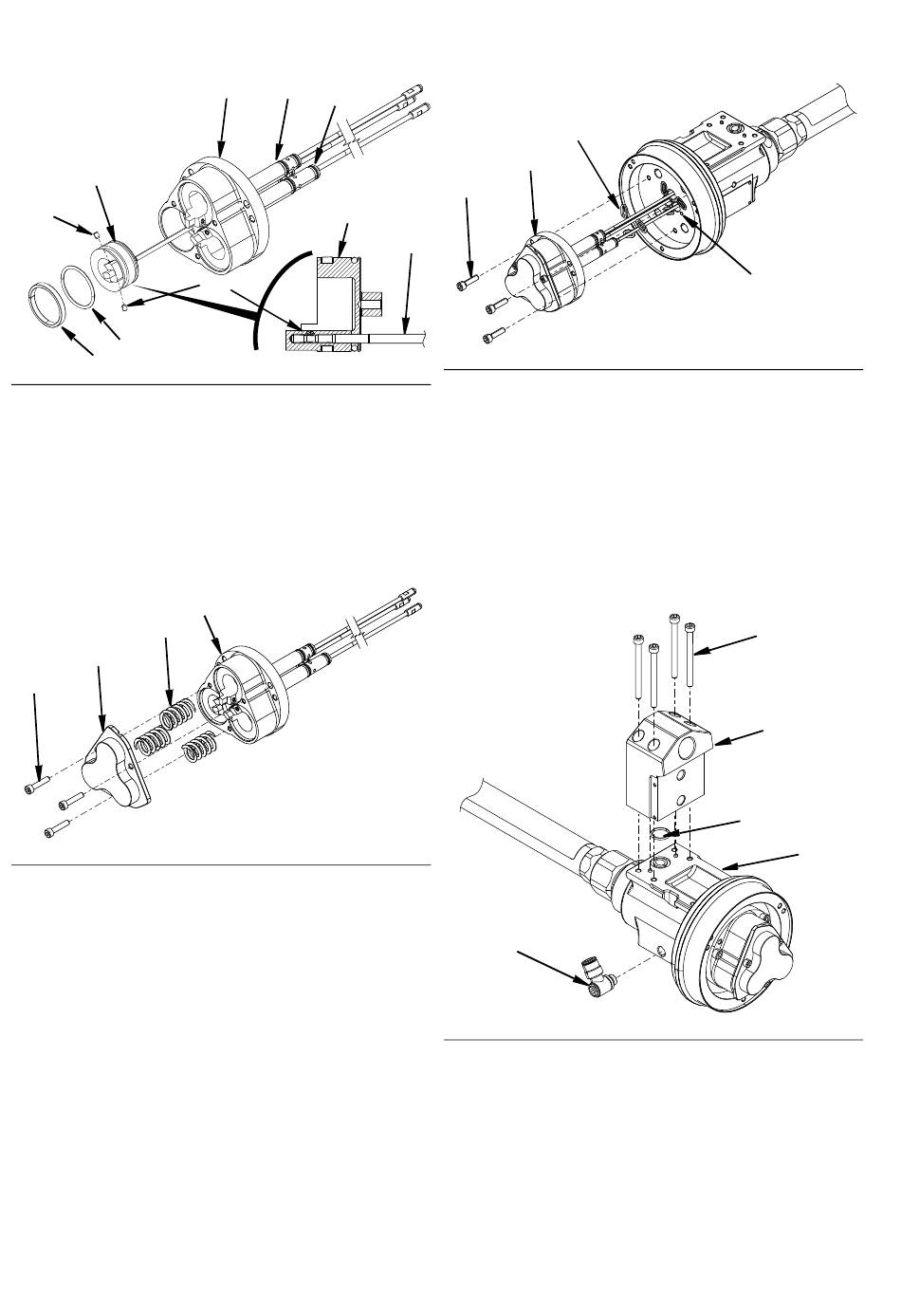

Installeer de veren (403) en het cilinderdeksel (402).
Installeer M4 SHCS-bouten (401) door het cilinderdeksel
in behuizing van de luchtcilinder (409). Breng een
middel tegen vastlopen aan op bouten (401) en
draai de M4 SHCS-bouten (401) gelijkmatig vast
om de veren samen te drukken zonder de montage
te binden. Draai de bouten aan tot 6,5 N•m (29,2 in-lb).
Zie A
. 33.
FB
403
402
401
A
. 33
FB
10. Breng een dunne laag lithiumvet aan op de
luchtpakkingen (410) en steek deze in de centrale
behuizing (301).
11. Breng een dunne laag lithiumvet aan op de O-ringen
(415) en (416). Steek de luchtcilinder in de centrale
behuizing (301). Breng een middel tegen vastlopen
aan op de M5-bouten (408) en draai aan tot 6,5 N•m
(57,5 in-lb).
OPMERKING: Het kuiltje (A) in de voorkant van de
centrale behuizing (301) is uitgelijnd met de lange
lagerafdichtingsgeleider (414). Zie A
24
409
413
414
404
405
409
. 34.
FB
402
418
408
418
A
. 34
FB
Verbindingsbehuizing
1.
Breng een dunne laag lithiumvet aan op de O-ring (613)
en plaats deze op de wartelbehuizing (511). Lokaliseer de
SST-adapter met enkele inlaat (602) op de paspennen
en plaats deze op de wartelbehuizing (511). Breng een
middel tegen vastlopen aan op de vier M5 SHCS-bouten
(601) en draai aan tot 6,5 N•m (57,5 in-lb).
2.
Breng een dunne laag lithiumvet aan op de afdichting
op de BSPP-elleboogfitting van 1/8 inch (512).
Zie A
. 35.
FB
512
A
. 35
FB
410
A
601
602
613
511
3A8839C
