WebMaster 4-20 mA Handleiding ingangsbedrading
LEGENDE:
A.
(-) Negatieve klem is de signaalingang. Hier komt het 4-20mA-signaal binnen.
B.
(+) Positieve klem is een voedingsspanning van +24VDC voor de transmitter.
Massaklem is de retourleiding om de circuits voor signaal en stroom te sluiten.
C.
D.
+24-klem bovenaan in het midden van de printplaat komt overeen met de (+) positieve klem.
Gebruik voor alle aansluitingen een afgeschermde kabel die alleen aan
de controllerzijde geaard is.

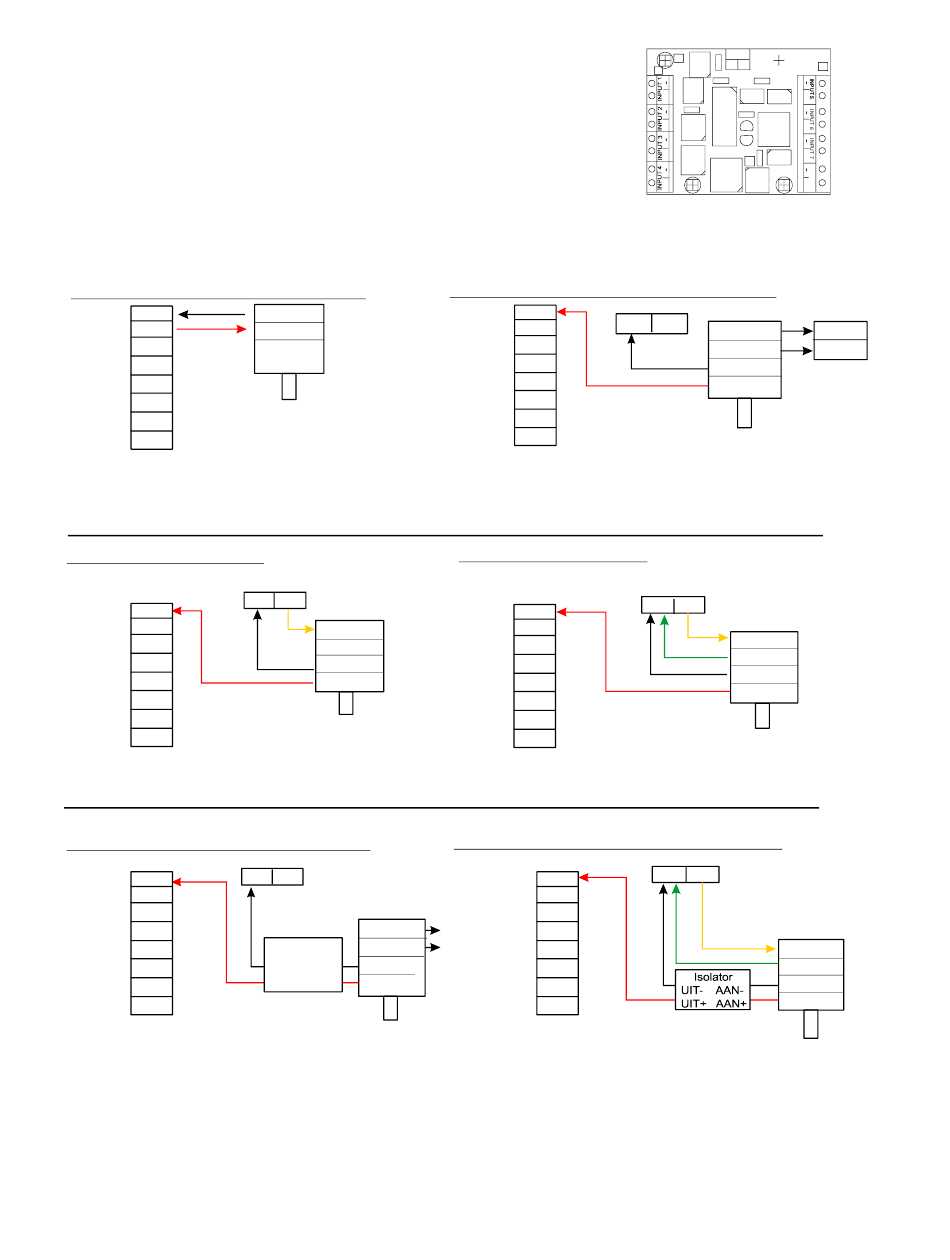

A. Transmitter met twee kabels met lusvoeding
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Opmerkingen:
Ingang 4 -
De (-) signaalkabel is het eigenlijke
Ingang 4 +
4-20mA-signaal en tegelijk de
massaretourleiding om de stroomkring te sluiten.
'Ingang -' is via een weerstand van
25 Ohm intern met de massa verbonden.
C. Transmitter met drie kabels
MASSA
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Ingang 4 -
Ingang 4 +
E. Niet-geïsoleerde transmitter met twee kabels
met externe voeding
MASSA
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Ingang 4 -
Ingang 4 +
Opmerkingen:
De analoge ingangen hebben gemeenschappelijke negatieve klemmen.
Ze zijn allemaal geïsoleerd van massa, maar onderling niet.
En niet-geïsoleerd apparaat kan zonder problemen worden aangesloten.
Als er meer dan één niet-geïsoleerde transmitter wordt aangesloten,
moeten deze met een isolator worden geïnstalleerd.
- SIGNAAL
+ 24
+24
+24
-SIGNAAL
+SIGNAAL
+24
STROOM+
Isolator
STROOM-
UIT-
AAN-
-SIGNAAL
+SIGNAAL
UIT+ AAN+
B. Transmitter met twee kabels met externe voeding
MASSA
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Ingang 4 -
Opmerkingen:
Ingang 4 +
Deze transmitter krijgt stroom via een eigen
voedingseenheid.
* Door aansluiting van een gevoede transmitter
op de (+) ingangsklem van de WebMaster wordt
de ingang onherstelbaar beschadigd!
D. Transmitter met vier kabels
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Ingang 4 -
Ingang 4 +
F. Niet-geïsoleerde transmitter met vier kabels met
externe voeding
Ingang 1 -
Ingang 1 +
Ingang 2 -
Ingang 2 +
Ingang 3 -
Ingang 3 +
Ingang 4 -
Ingang 4 +
29
C D
+24V
TB1
GN +24
A
B
+
+
+
+
+
+
+
+
+24
STROOM+
STROOM-
-SIGNAAL
+SIGNAAL
MASSA
+24
+24
MASSA
-SIGNAAL
+SIGNAAL
MASSA
+24
+24
MASSA
-SIGNAAL
+SIGNAAL
+24V
MASSA
