3 Grondbeginselen
3.6 Het meetpunt kiezen met inachtneming van het stromingsprofiel en de invloed van stoorgeluid FLUXUS G60x
3.6
Het meetpunt kiezen met inachtneming van het
stromingsprofiel en de invloed van stoorgeluid
• Kies een gedeelte op de buis waar het stromingsprofiel zich volledig gevormd heeft.
• Kies binnen dit bereik het meetpunt zodanig dat de invloed van stoorgeluid te verwaar-
lozen is.
Voorbeeld
voorbeeld: medium: aardgas,
buismateriaal: roestvrij staal,
lengte van buissegment 1: 20 D
lengte van buissegment 2: 20 D
aantal meetpaden: 2
l
= 7.5 D
s
• gedeelte met volledig gevormd stromingsprofiel:
storingsbron: 90°-bochtstuk
aanbevolen bereik voor het meetpunt: l ≥ 10 D (volledig buissegment 2)
• gedeelte met geringe invloed van stoorgeluid:
reflectiepunt: flens
aanbevolen bereik voor het meetpunt: l ≥ 3 D en buiten l
ment 2

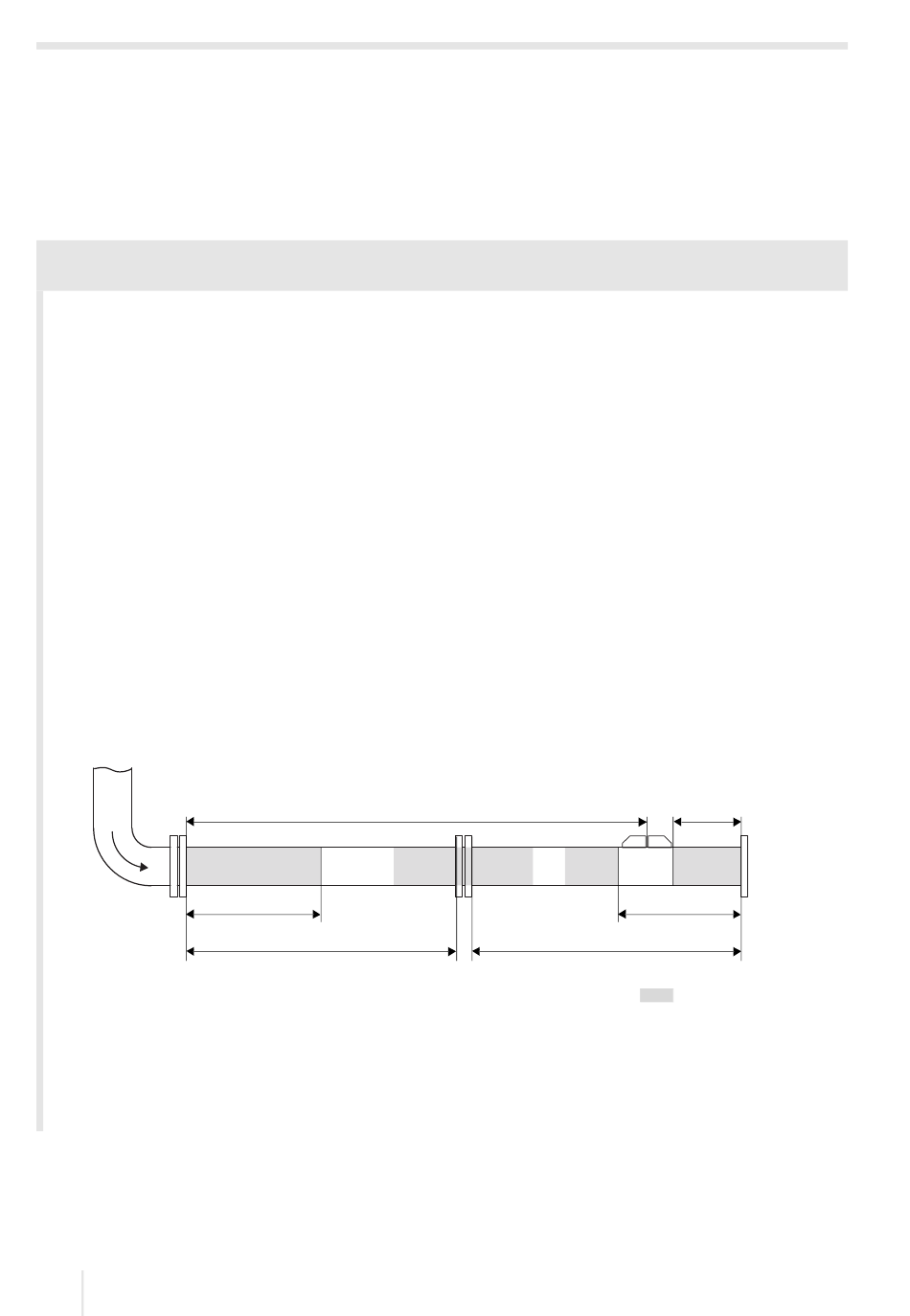

Afb. 3.12: Bereik voor het meetpunt met gunstig stromingsprofiel en geringe invloed van stoor-
geluid
Met inachtneming van het stromingsprofiel en de invloed van stoorgeluid kan het
meetpunt in bereik 3...(7.5 - 2) D aan de rechter zijde van buissegment 2 (met een
max. afstand van het bochtstuk) genomen worden.
In het voorbeeld is de afstand van het bochtstuk vastgelegd op 36 D.
24
= 400 m/s
c
γ
= 3000 m/s
c
β
36 D
10 D
20 D
= (7.5 ± 2) D op buisseg-
s
3 D
(7.5 - 2) D
20 D
ongunstig meetbereik
2020-05-29, UMFLUXUS_G60xV5-3NL
