De temperatuursensor monteren (reactietijd 8 s)
• Maak de beschermplaat en de isolatieschuimstof aan de temperatuursensor vast, zie
Afb. 6.20.
• Pak het verende uiteinde van de ketting vast en schuif de eerste kogel in één van de
twee spleten aan de bovenkant van de temperatuursensor, zie Afb. 6.21.
• Leg de ketting om de buis heen. Trek de ketting goed vast en haak hem vast in de an-
dere spleet van de temperatuursensor.

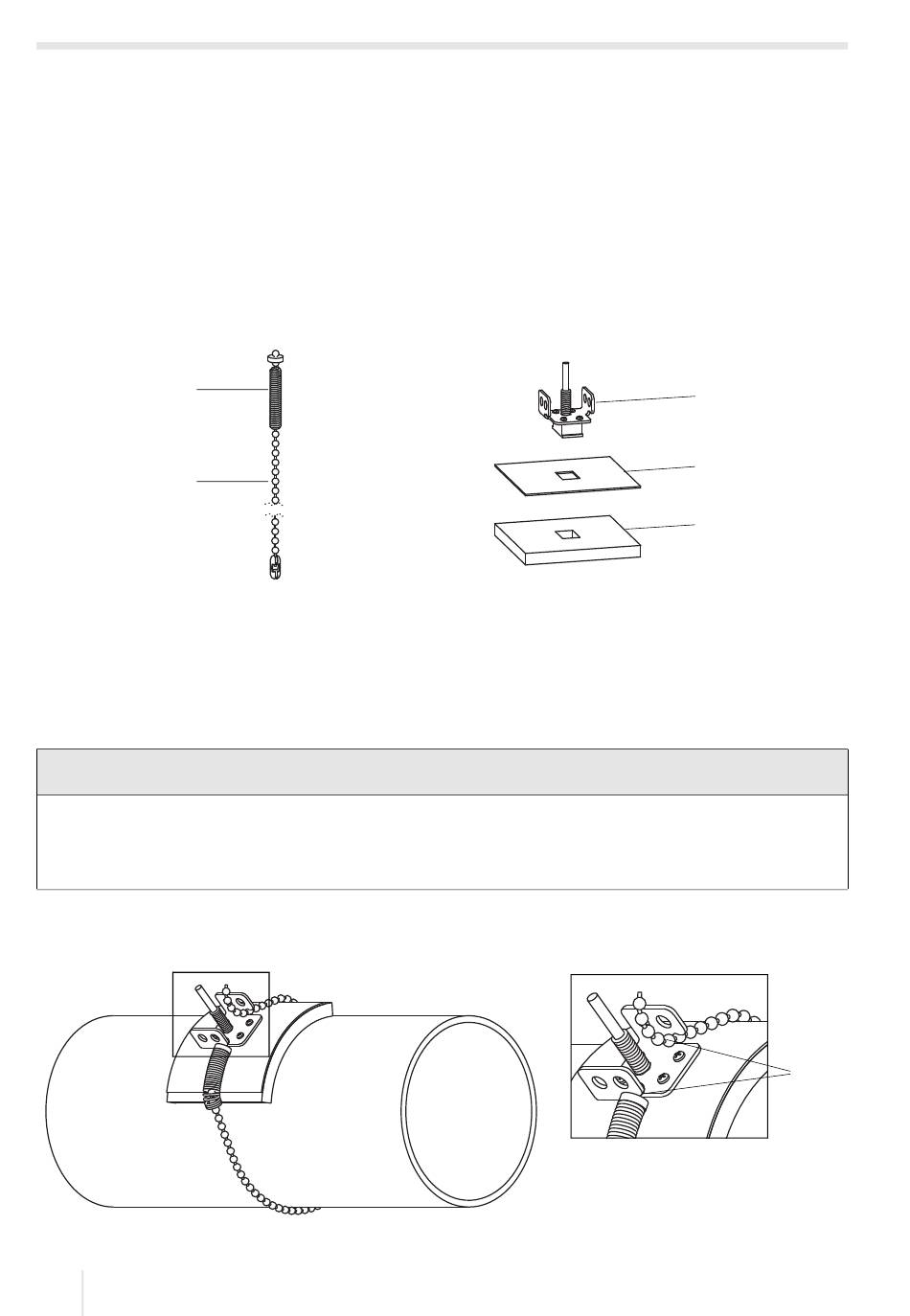

Afb. 6.20: Temperatuursensor
1
2
1 – verende uiteinde
2 – ketting
3 – temperatuursensor
4 – beschermplaat
5 – isolatieschuimstof
Opmerking!
Het contactvlak van de temperatuursensor moet altijd op de buis liggen. Bij zeer
kleine buizen moet de beschermplaat en de isolatieschuimstof op de juiste maat
worden gesneden als dat nodig.
Afb. 6.21: Temperatuursensor op de buis
1 – spleten aan de bovenkant van de temperatuursensor
56
3
4
5
