FLUXUS G60x
Voorbeeld
meting en doorstralingsopstelling
2 sensorbevestigingen Variofix C
sensor met sensorfrequentie G
breedte van de dempingsmat: 225 mm
buisbuitendiameter: 1200 mm
lengte van de Variofix C: 560 mm
reflectiepunten: 2
montagelengte berekenen (zie Tab. 6.2):
sensordempingsmat: l
buisdempingsmat: l
De totale montagelengte bedraagt 1800 mm.

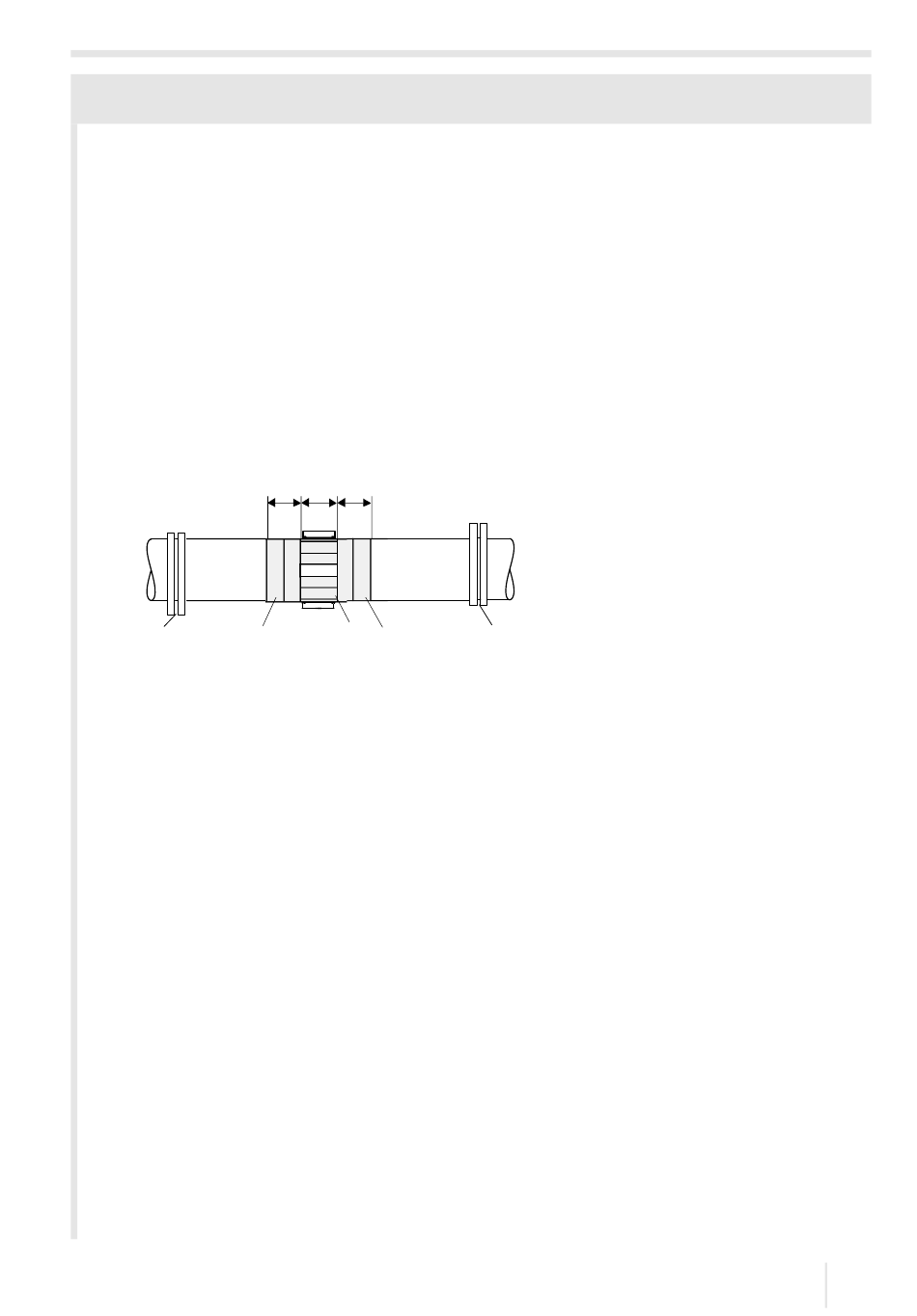

Afb. 6.12: Buisbuitendiameter > 900 mm
3
1 – sensordempingsmatten
2 – buisdempingsmatten
3 – reflectiepunt
De sensordempingsmatten worden in lengterichting op de buis bevestigd. De buis-
dempingsmatten kunnen in lengte- of in dwarsrichting op de buis worden bevestigd. In
het voorbeeld worden zij in dwarsrichting bevestigd.
Aantal sensordempingsmatten
De sensordempingsmatten worden langs de buisomtrek over een breedte van
2 × 1400 mm gemonteerd.
Er worden 2 × 1400 mm/225 mm = 2 × 6.2 sensordempingsmatten gemonteerd.
2 × 6 dempingsmatten (600 mm × 225 mm) + 2 × 1 dempingsmat (600 mm × 50 mm)
Aantal buisdempingsmatten
De buisdempingsmatten worden over de hele omtrek van de buis gemonteerd.
buisomtrek: 2πr = 3770 mm
Er worden 600 mm/225 mm buisdempingsmatten (2 ×) gemonteerd. Het cijfer wordt
naar boven toe afgerond.
2 × 3 buisdempingsmatten (3770 mm × 225 mm)
De dempingsmatten kunnen in kleinere stukken worden gesneden zodat ze gemakke-
lijker kunnen worden gemonteerd.
UMFLUXUS_G60xV5-3NL, 2020-05-29
= 600 mm
S1
= 600 mm ( 2 ×)
R
l
l
l
R
S1
R
1
2
2
3
6 Montage
6.2 Sensoren
47
