FLUXUS G60x 3.6 Het meetpunt kiezen met inachtneming van het stromingsprofiel en de invloed van stoorgeluid
Deze twee eisen kunnen niet altijd met elkaar in overeenstemming worden gebracht.
Kies het meetpunt dan zodanig dat de invloed van stoorgeluid minimaal is en het meet-
punt zo ver mogelijk verwijderd is storingen van het stromingsprofiel.
Voorbeeld
voorbeeld: medium: aardgas,
buismateriaal: roestvrij staal,
lengte van buissegment 1: 20 D
lengte van buissegment 2: 5 D
aantal meetpaden: 2
l
= 7.5 D
s
• gedeelte met volledig gevormd stromingsprofiel:
storingsbron: 90°-bochtstuk
aanbevolen bereik voor het meetpunt: l ≥ 10 D (volledig buissegment 2)
• gedeelte met geringe invloed van stoorgeluid:
reflectiepunt: flens
aanbevolen bereik voor het meetpunt: l ≥ 3 D en buiten l
ment 1

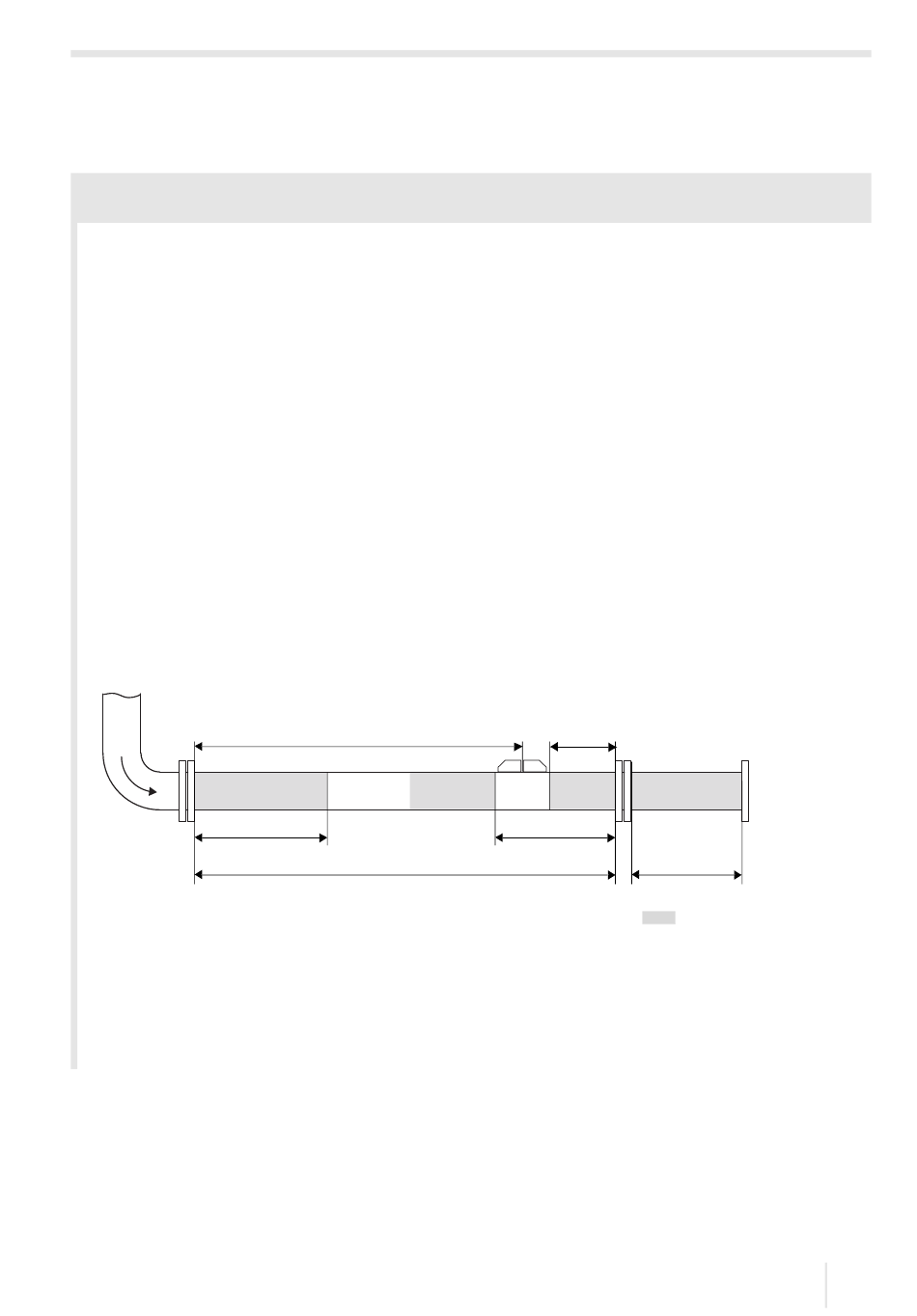

Afb. 3.13: Bereik voor het meetpunt met geringe invloed van stoorgeluid en niet volledig gevormd
stromingsprofiel
In het voorbeeld zit geen gedeelte dat aan beide eisen tegelijk voldoet. Er moet een
meetpunt worden genomen dat zo ver mogelijk van het bochtstuk af ligt, op een plaats
waar de invloed van stoorgeluid te verwaarlozen is: 3...(7.5 - 2) D aan de rechter zijde
van buissegment 1. In het voorbeeld is de afstand van het bochtstuk vastgelegd op
16 D.
UMFLUXUS_G60xV5-3NL, 2020-05-29
= 400 m/s
c
γ
= 3000 m/s
c
β
16 D
10 D
20 D
= (7.5 ± 2) D op buisseg-
s
3 D
(7.5 - 2) D
5 D
ongunstig meetbereik
3 Grondbeginselen
25
