FLUXUS G60x
6.3.2.1
Met spanslot monteren
Voorzichtig!
De snijkant van de spanband is scherp.
Gevaar voor letsel!
→ Ontbraam scherpe randen.
→ Draag de voorgeschreven persoonlijke veiligheidsuitrusting.
→ Houdt u zich aan de geldende voorschriften.
• Kort het spanband af (buisomtrek + tenminste 120 mm).
• Zorg er voor dat onderdeel (2) van het spanslot op onderdeel (1) ligt, zie Afb. 6.16 a.
De haken van onderdeel (2) moeten zich aan de buitenkant van het spanslot bevinden.
• Om het spanslot aan de spanband te fixeren, trekt u ca. 20 mm van de spanband door
de spleet van het spanslot, zie Afb. 6.16 b.
• Buig het uiteinde van de spanband om.
• Plaats de temperatuursensor op de buis, zie Afb. 6.17.
• Leg de spanband om de temperatuursensor en de buis heen.
• Schuif de spanband door de delen (2) en (1) van het spanslot.
• Trek de spanband goed vast en haak hem vast in de binnenste haak van het spanslot.
• Draai de schroef van het spanslot vast.

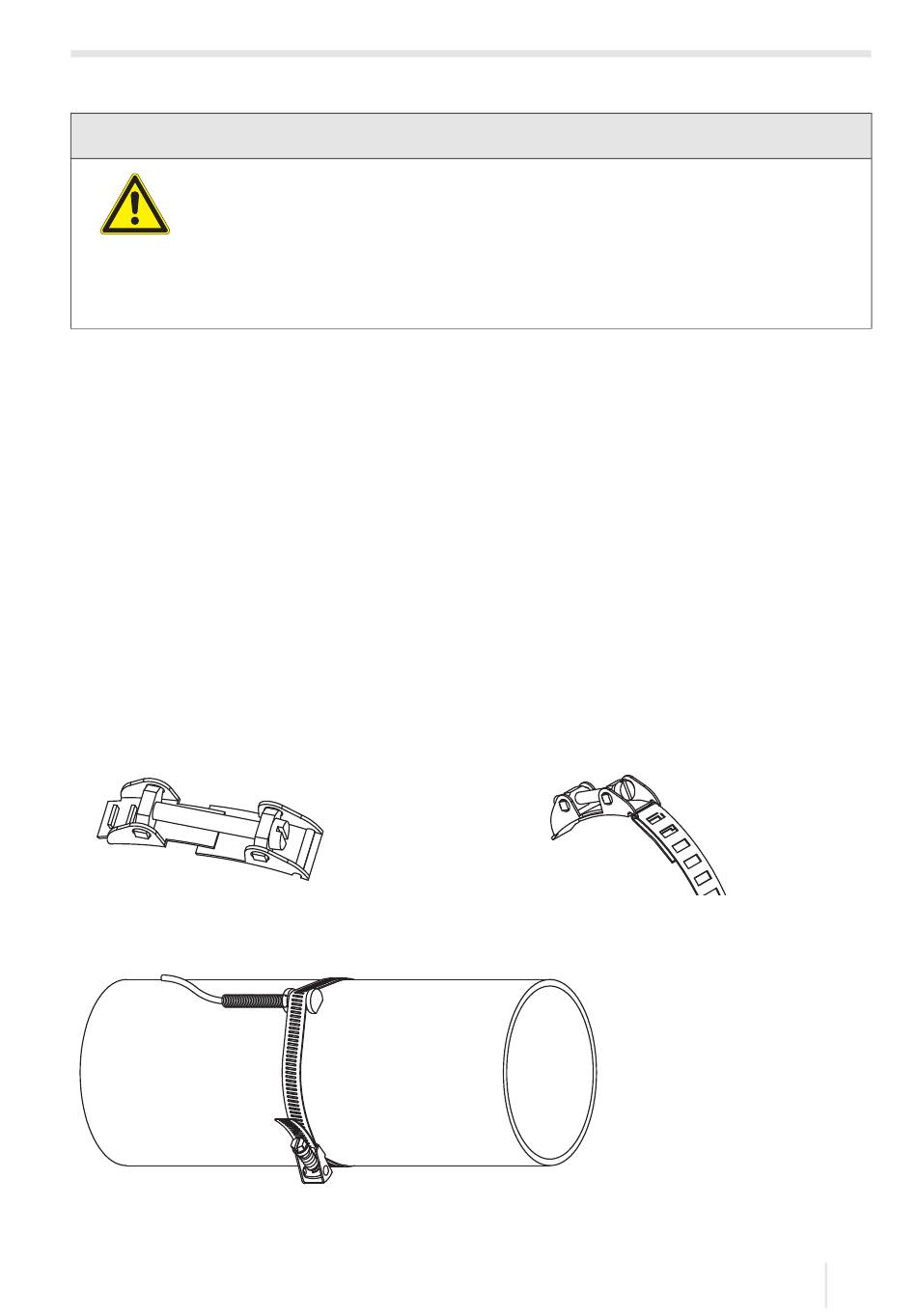

Afb. 6.16: Spanslot
a
(2)
Afb. 6.17: Temperatuursensor op de buis
UMFLUXUS_G60xV5-3NL, 2020-05-29
(1)
b
(1)
(2)
6 Montage
6.3 Temperatuursensor
53
