3.

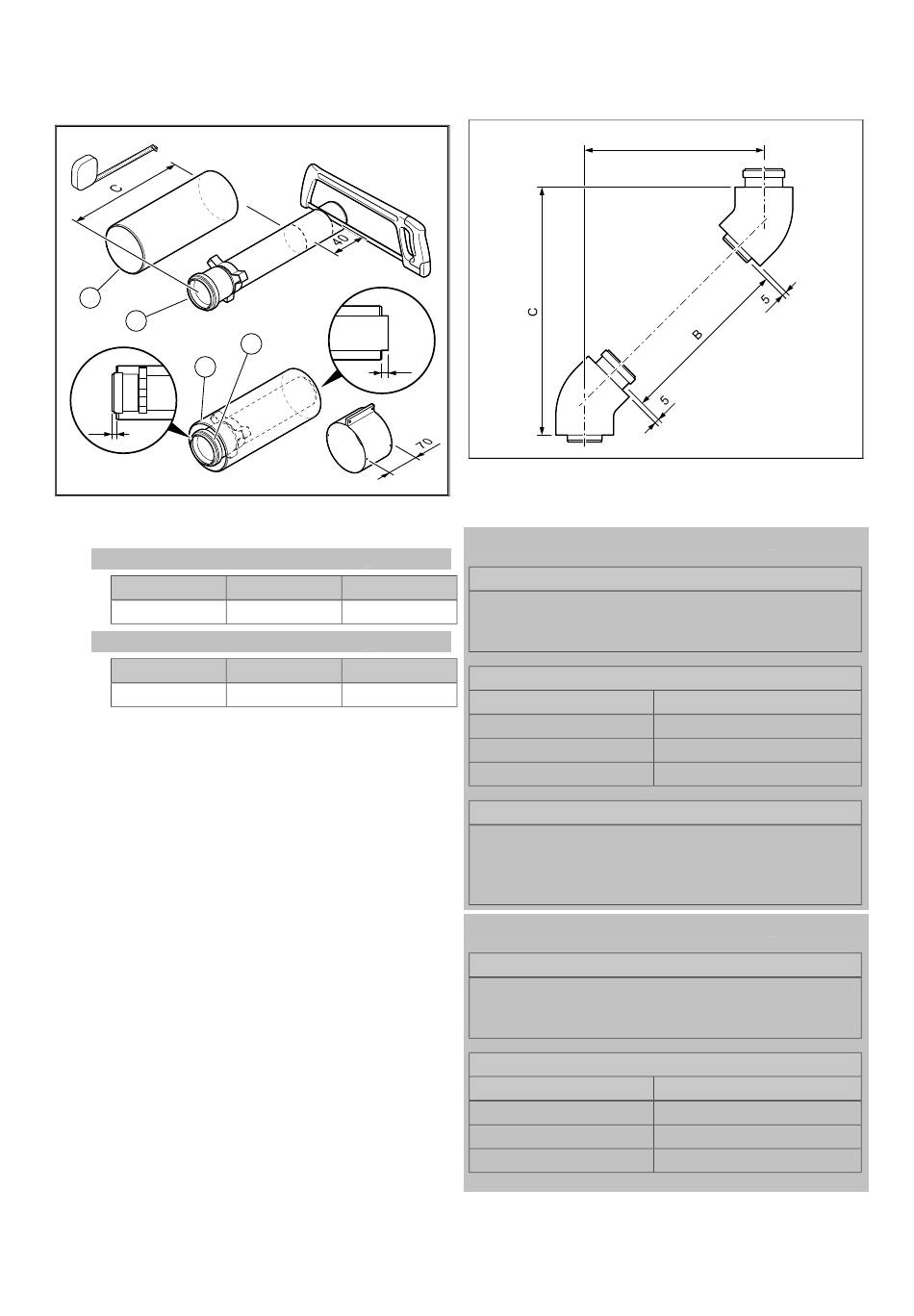

Messen Sie erst die erforderliche Länge des Luftrohrs
und errechnen Sie dann die jeweils zugehörige Länge
des Abgasrohrs aus.
–
Länge des Abgasrohrs: Länge des Luftrohrs +
40 mm
1
2
1
A
4.
Beachten Sie die Längenangaben für die Kürzung der
Verlängerung.
Gültigkeit: Luft-Abgas-Führung ⌀ 60/100 mm
A
27 mm
Gültigkeit: Luft-Abgas-Führung ⌀ 80/125 mm
A
25 mm
5.
Kürzen Sie die Rohre mit einer Säge oder Blech-
schere.
6.
Arretieren Sie das Abgasrohr (2) wieder im Luftrohr (1).
54
2
B
B
C
≥ 80 mm
13 mm
B
C
≥ 100 mm
15 mm
6.11.3 Berechnung der Versatzmaße für die Luft-
Abgas-Leitung
6.11.3.1 Berechnung der Versatzmaße von 45°-
Bögen (Luft-Abgas-Leitung)
A
Versatz
B
Länge des Luftrohrs
Gültigkeit: Luft-Abgas-Führung ⌀ 60/100 mm
Formel
B = (A × 1,41) − 130 mm
C = A + 120 mm
Länge des Abgasrohrs = B + 40 mm
Einschränkungen
ohne Verlängerung
mit Verlängerung
nicht möglich
Beispiel
Gewünschter Versatz (A): 450 mm
B = 450 mm × 1,41 − 130 mm =504 mm
C = 450 mm + 120 = 570 mm
Länge des Abgasrohrs = 504 + 40 mm = 544 mm
Gültigkeit: Luft-Abgas-Führung ⌀ 80/125 mm
Formel
B = (A × 1,41) − 130 mm
C = A + 120 mm
Länge des Abgasrohrs = B + 40 mm
Einschränkungen
ohne Verlängerung
mit Verlängerung
nicht möglich
Montageanleitung Luft-Abgas-Führung ecoTEC exclusive 0020282314_00
A
C
Höhe
Versatz (A)
90 ... 100 mm
160 ... 800 mm
106 ... 154 mm
Versatz (A)
85 ... 100 mm
170 ... 730 mm
101 ... 169 mm
