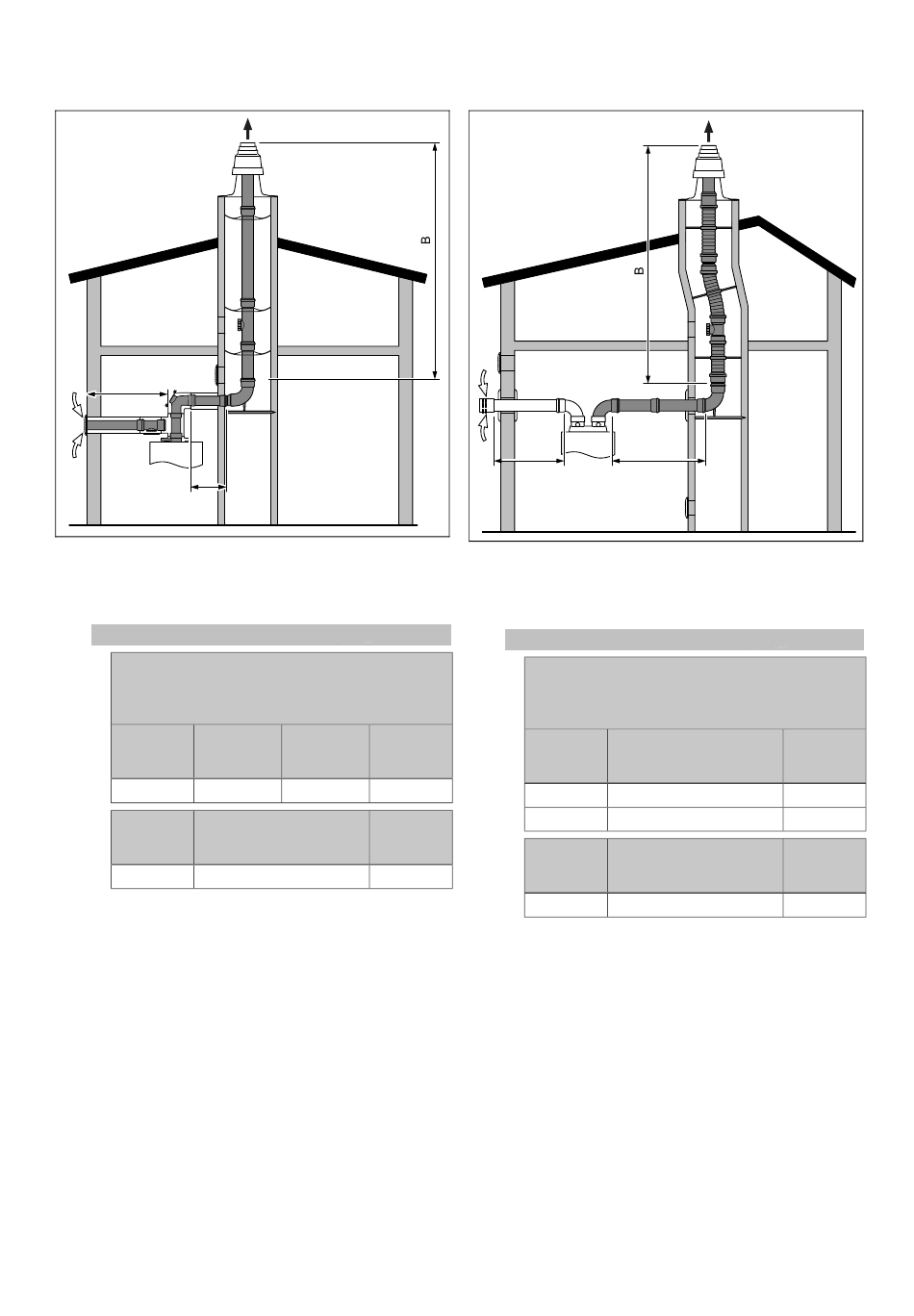

Montage du raccordement de conduit
concentrique sur la conduite rigide des
gaz de combustion ⌀ 80 mm (PP) avec
alimentation en air séparée
Ø80
Ø80/125
D
A
1.
Commencez la mise en place du système par le
montage de la conduite rigide des gaz de combus-
tion (→ page 87) en tenant compte des tableaux de
longueur de tubage correspondants.
Validité: Conduit du système ventouse ⌀ 80/125 mm
Réf. art. système : 0020021006
Indépendant de l'air ambiant
Conduit rond : au moins 140 mm
Conduit rectangulaire : 120 x 120 mm au minimum
Groupe
(A+B)
[m]
1 - 7
33
Groupe
D
max
1 - 7
8
2.
Établissez l'alimentation en air de combustion.
(→ page 110)
66
B
[m]
Nombre de
max
max
coudes à
87°
30
3
[m]
Nombre de
coudes à
87°
1
3.8
Montage du raccordement de conduit sur la
conduite flexible des gaz de combustion
⌀ 80 mm (PP) avec alimentation en air
séparée
Ø80
Ø80
D
1.
Commencez la mise en place du système par le mon-
tage de la conduite flexible des gaz de combustion
(→ page 88) en tenant compte des tableaux de lon-
gueur de tubage correspondants.
Validité: Conduit du système ventouse ⌀ 80/80 mm
Réf. art. système : 303265
Indépendant de l'air ambiant
Conduit rond : 160 mm au minimum
Conduit rectangulaire : 120 x 120 mm au minimum
Groupe
(A+B)
1 - 5, 7
33
6
30
Groupe
D
max
1 - 7
8
2.
Montez le raccordement sur la conduite flexible des
gaz de combustion (PP) (→ page 91).
3.
Montez le raccord de conduit/raccord mural pour l'ali-
mentation en air. (→ page 93)
Notice de montage de la fumisterie ecoTEC exclusive 0020282314_00
Ø80
A
[m]
Nombre de
max
coudes à
87°
3
3
[m]
Nombre de
coudes à
87°
1
