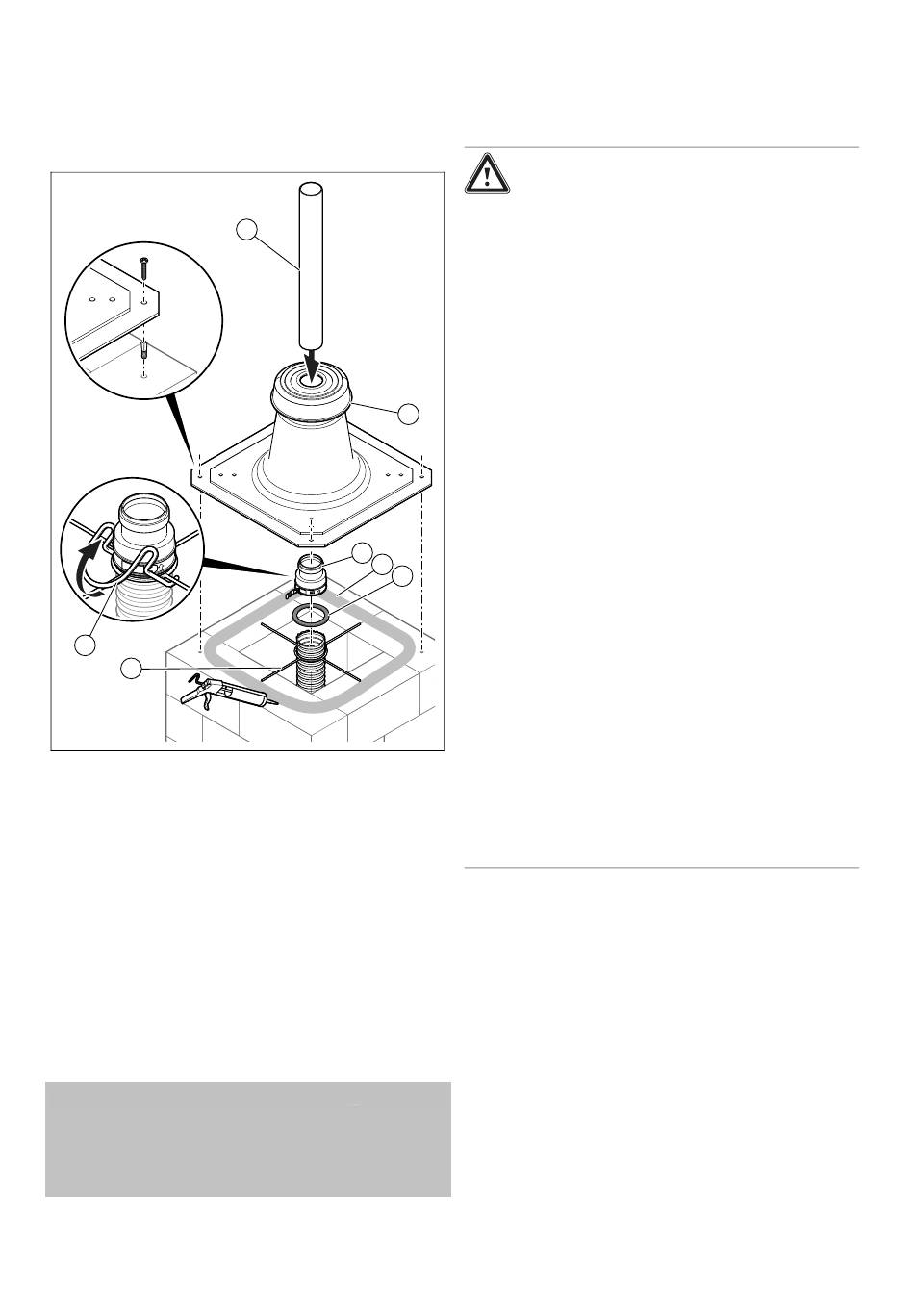

6.6.10 Montage de la mitre de cheminée de la
conduite flexible des gaz de combustion
⌀ 100
1.
Tenez compte des avertissements relatifs au mon-
tage des mitres de cheminée (→ page 94) ainsi que
de l'ensemble des informations relatives au montage
des mitres sur les cheminées adjacentes (→ page 94).
x4
6
7
2.
Engagez la croix de montage (7) par-dessus la
conduite des gaz de combustion sur le bord de
l'ouverture (4).
3.
Mettez la conduite flexible des gaz de combustion à
longueur.
Cote de dépassement du tube flexible des gaz de
combustion: 5 gorges
4.
Montez le joint (5) dans la dernière gorge intacte de la
conduite des gaz de combustion.
5.
Insérez le raccord avec manchon (3) sur la conduite
des gaz de combustion jusqu'en butée.
6.
Fixez la pièce de connexion avec les fermetures à dé-
clic.
La conduite des gaz de combustion est suspendue
dans la croix de montage.
7.
Emboîtez le conduit d'embouchure (1) sur le raccord.
Condition: Conduit d'embouchure incliné
Accrochez le crochet de fixation (6) sur la croix de mon-
tage et fixez le raccord avec l'étrier.
Placez l'étrier du côté où le conduit d'embouchure doit
être orienté.
8.
Réalisez l'étanchéité du bord de l'ouverture du conduit
avec du silicone.
0020282314_00 ecoTEC exclusive Notice de montage de la fumisterie
1
2
3
4
5
9.
Enfilez la mitre de cheminée (2) sur le conduit d'em-
bouchure.
10.
Fixez la mitre de cheminée . (→ page 95)
6.7

Montage de la conduite des gaz de

combustion sur le mur extérieur
Danger !
Risque de blessure par la chute de
pièces !
Un dépassement des cotes statiques risque
de provoquer un endommagement méca-
nique de l'évacuation des gaz de combustion.
Dans un cas extrême, des pièces peuvent se
détacher du mur et mettre en danger des per-
sonnes en tombant.
Respectez les cotes statiques indiquées
lors du montage.
Fixez au moins une rallonge sur deux
sur le mur extérieur avec un support de
conduite.
Utilisez des accessoires de fixation spé-
cialement homologués sur les façades
avec système d'isolation thermique com-
posite.
Prévoyez une console murale extérieure à
partir du moment où la hauteur est supé-
rieure ou égale à 2 m.
Montez une deuxième console murale
extérieure après un décalage.
La partie de la conduite des gaz de com-
bustion en saillie par rapport au toit doit
être rigide.
Ne montez aucun décalage entre les deux
supports de conduite supérieurs.
Montez un support de conduite supplé-
mentaire sur le mur extérieur si vous uti-
lisez une rallonge pour mise à longueur,
afin d'éviter tout risque de déconnexion ou
d'arrachage du système sous l'effet de la
charge au vent.
99
