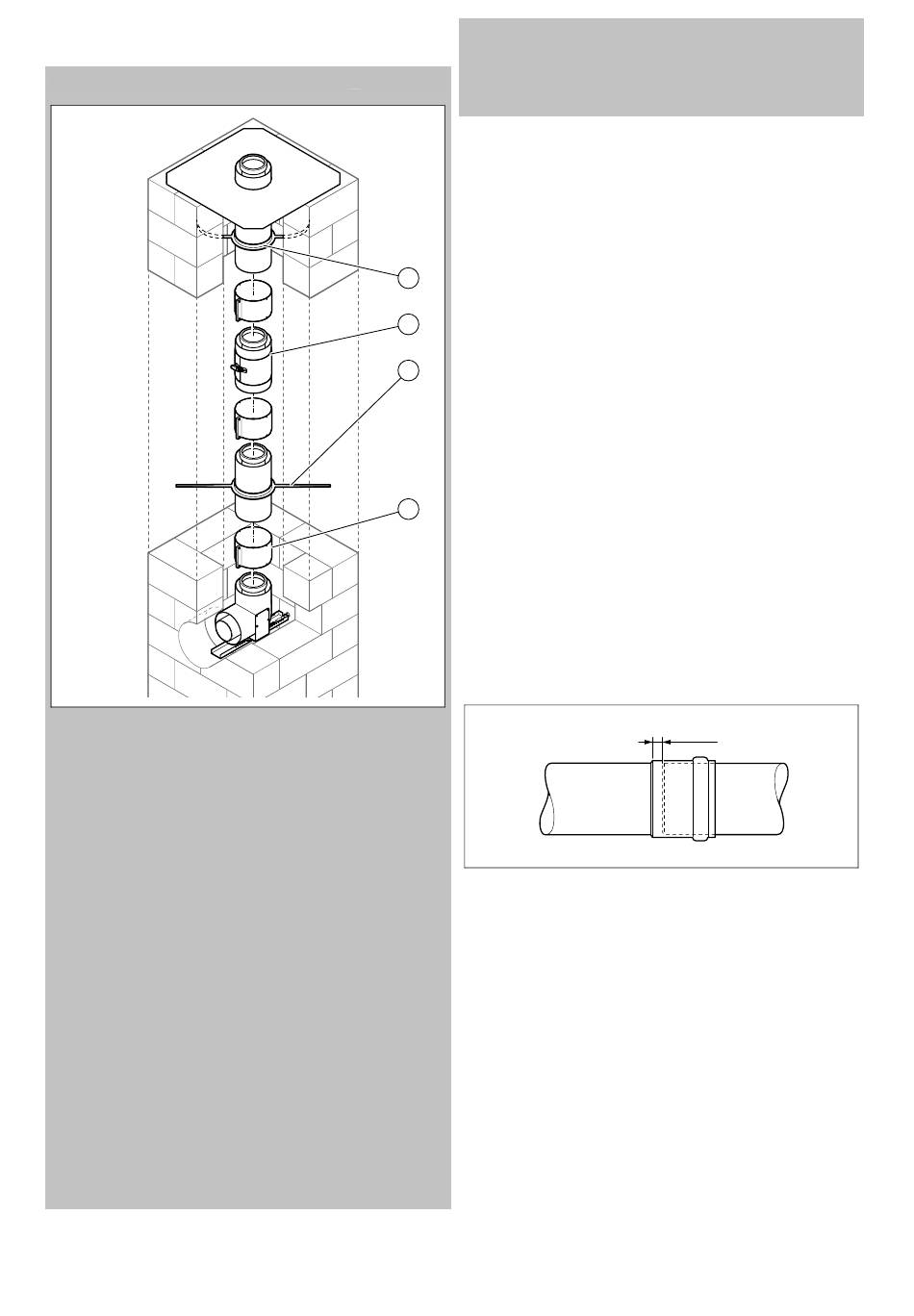

6.5.5
Montage de la conduite d'air/des gaz de
combustion concentrique
Validité: Conduit du système ventouse ⌀ 80/125 mm
1.
Montez le rail support et le coude support. (→ page 86)
2.
Installez une conduite des gaz de combustion de lon-
gueur adaptée, en partant de la sortie de conduit pour
aller vers le bas, avec l'aide d'un câble. Profitez-en
pour monter un orifice de révision (2) à un emplace-
ment adapté.
3.
Reliez tous les points de séparation avec des colliers.
(→ page 113)
4.
Placez une entretoise (1) sur la conduite d'air/des gaz
de combustion, tous les 2 m au maximum.
5.
Mettez également une entretoise avant et après
chaque orifice de révision.
6.
Après avoir inséré la conduite d'air/des gaz de com-
bustion dans le coude avec support mural, placez un
collier (3) pour l'assemblage.
7.
Une fois le tube de ventouse supérieur emboîté, enle-
vez le manchon du tube de ventouse et mettez ce der-
nier à la longueur nécessaire. Faites bien attention à la
cote de dépassement par rapport à la sortie de conduit.
–
Cote de dépassement: 300 mm
8.
Ébavurez le tube de ventouse.
9.
Montez la mitre de cheminée en matière plastique (PP)
(→ page 95) ou la mitre de cheminée en acier inoxy-
dable (→ page 98) pour conduite rigide des gaz de
combustion.
0020282314_00 ecoTEC exclusive Notice de montage de la fumisterie
10.
Montez le raccordement de conduit pour conduite
d'air/des gaz de combustion concentrique.
(→ page 108)
11.
Raccordez le produit au conduit du système ventouse.
(→ page 113)
6.5.6
Montage du raccordement sur la conduite
rigide/flexible des gaz de combustion ⌀ 80
(PP)
▶
Maintenez la distance préconisée entre l'évacuation des
gaz de combustion et des composants en matériaux in-
flammables.
–
Distance minimale: 50 mm
1
▶
Si la conduite des gaz de combustion passe à l'intérieur
de bâtiments, faites-la cheminer uniquement dans des
pièces qui bénéficient en permanence d'un apport d'air
2
extérieur.
–
Section de l'ouverture: ≥ 150 cm²
1
–
Si les pièces ne bénéficient pas d'une ventilation suf-
fisante, optez pour une ventouse concentrique.
▶
Si l'alimentation en air de combustion ne passe pas par
la cheminée, il faut faire en sorte que la conduite des
gaz de combustion bénéficie d'une ventilation arrière sur
toute sa longueur et toute sa circonférence. Pour cela,
il faut ménager un orifice de ventilation dans le conduit
dans la pièce d'installation.
3
–
Section de l'orifice de ventilation: ≥ 150 cm²
▶
Le tube horizontal des gaz de combustion doit être in-
cliné en direction du produit.
–
Inclinaison vers le produit: ≥ 3° (50 mm pour 1 m de
tube)
▶
Posez le tube d'air horizontal de sorte qu'il soit en pente
vers l'extérieur.
–
Pente du tube d'air vers l'extérieur: ≥ 2° (30 mm pour
1 m de tube)
▶
N'emmanchez pas les tubes qui relient le produit à la
section verticale de la conduite des gaz de combustion
à fond.
6.5.6.1 Montage de la conduite d'air/des gaz de
combustion horizontale
1.
Montez les rallonges en partant du conduit ou du mur
extérieur et en allant vers le produit.
2.
Raccourcissez les rallonges à l'aide d'une scie en cas
de besoin.
10 - 15
