2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à la notice d'installation
du générateur de chaleur installé.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
La présente notice s'applique exclusivement aux généra-
teurs de chaleur mentionnés dans les documents complé-
mentaires applicables, désignés ci-après par la mention
« produit ». Les tableaux qui figurent dans le chapitre Vue
d'ensemble du système ont trait au groupement ci-dessous.
Produit
−
VC 20CS/1-7 I (N-BE)
−
VCW 36CF/1-7 I (N-BE)
VC 30CS/1-7 I (N-BE)
−
VCW 43CF/1-7 I (N-BE)
3
Vue d'ensemble du système
3.1
Conditions d'exploitation
3.1.1
Conditions de longueur de tube
La longueur de tube maximale en zone froide (pièces non
chauffées et/ou extérieur) est de 5 m.
La longueur totale de tube inclut le nombre de coudes à 87°
indiqués dans le tableau pour toute la section horizontale et
le coude avec support mural.
Conduit du système ventouse ⌀ 60/100 mm ou
⌀ 60 mm
La longueur de tube maximale diminue comme suit en pré-
sence de déflecteurs supplémentaires : 1 m par coude à 87°,
0,5 m par coude à 45°.
Conduit du système ventouse ⌀ 80/125 mm ou ⌀ 80 mm
La longueur de tube maximale diminue comme suit en pré-
sence de déflecteurs supplémentaires : 2,5 m par coude
à 87°, 1 m par coude à 45° et 2,5 m par pièce en T avec
trappe d'inspection.
0020282314_00 ecoTEC exclusive Notice de montage de la fumisterie
Référence
Groupe
d'article
−
1
0010024563
2
−
3
0010024565
4
0010024564
5
−
6
0010024566
7

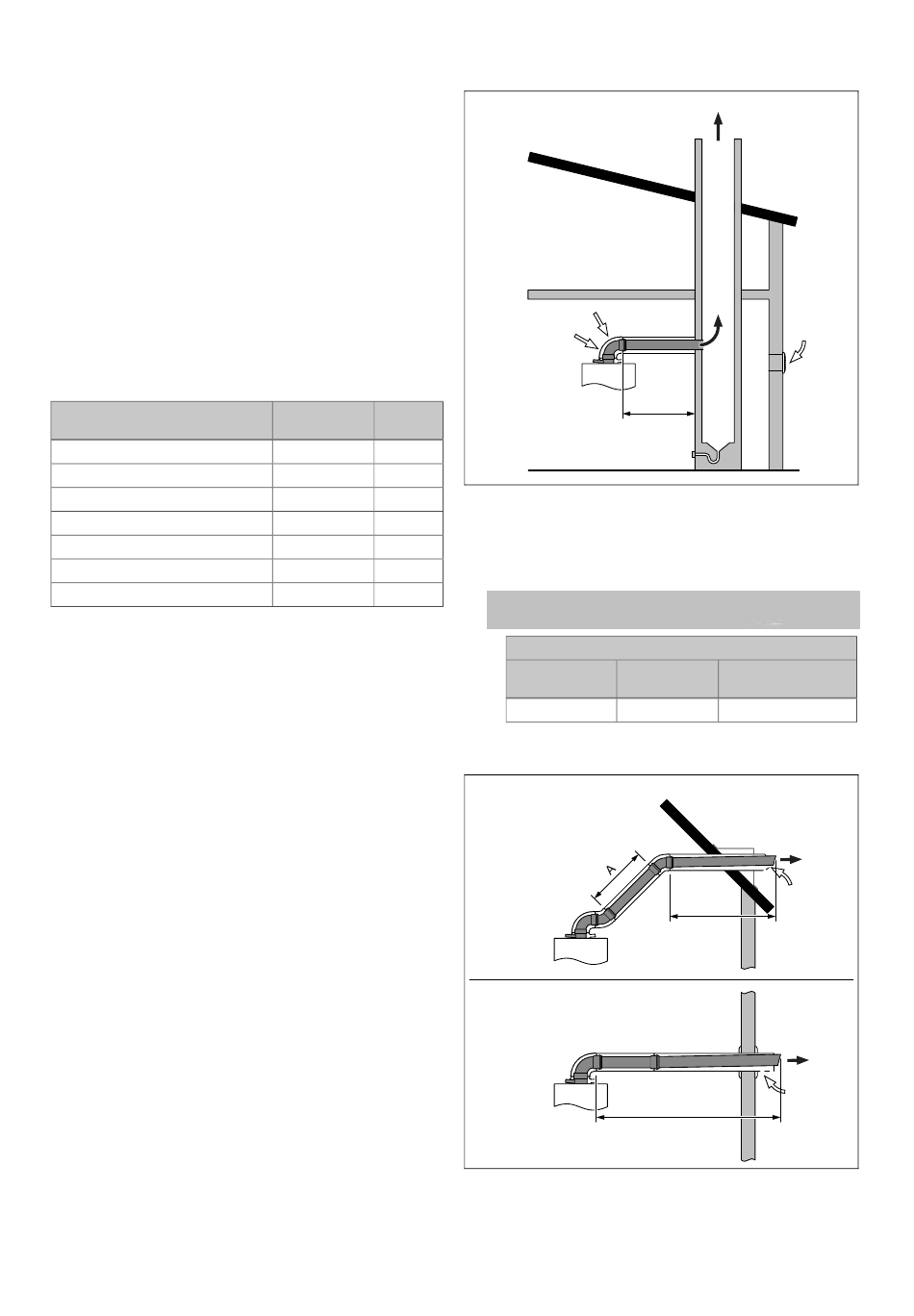

3.2
Montage du raccordement de conduit
sur la conduite des gaz de combustion à
dépression (sur air ambiant)
Ø60/100
Ø80/125
▶
Commencez la mise en place du système par le mon-
tage du raccordement de conduit sur la conduite des
gaz de combustion à dépression (→ page 109) en te-
nant compte des tableaux de longueur de tubage corres-
pondants.
Validité: Conduit du système ventouse ⌀ 60/100 mm
OU Conduit du système ventouse ⌀ 80/125 mm
Réf. art. système : 303923, 303208
Groupe
A
max
1 - 7
3
3.3
Montage du conduit horizontal mural/de toit
Ø60/100
Ø80/125
Ø60/100
Ø80/125
▶
Commencez la mise en place du système par le montage
du conduit horizontal mural/de toit (→ page 106) (Va-
lidité: Conduit du système ventouse ⌀ 60/100 mm OU
Conduit du système ventouse ⌀ 80/125 mm) en tenant
A
[m]
Nombre de coudes
à 87°
3
B
B
63
