uitgerust zijn en de functie aan de decoder ingeschakeld. Alleen dan zal de locomotiefdecoder continu zijn adres doorsturen dat
door de ECoSDetector herkend en teruggemeld wordt.
Opdat de RailCom® terugmelding zou werken, moet u de overeenkomstige ingang als stroomsensor configureren zoals in
hoofdstuk 6.2. beschreven.
Indien de overeenkomstige ingang als massacontact geconfigureerd is, dan kan de RailCom® terugmelding niet functioneren.
6.4. Twee boostersecties aan een ECoSDetector.
De terugmeldingsingangen van de ECoSDetector zijn in twee groepen "A" (ingangen 1 tot 8) en "B" (ingangen 9 tot 16)
verdeeld. Als het nodig is, kunnen deze aan verschillende boostersecties aangesloten worden. Elke terugmeldingsgroep heeft
klemmen "B" en "0", die aan de uitgang van de booster moeten verbonden worden, die het bewaakte gedeelte van de
spoorbaan voedt.

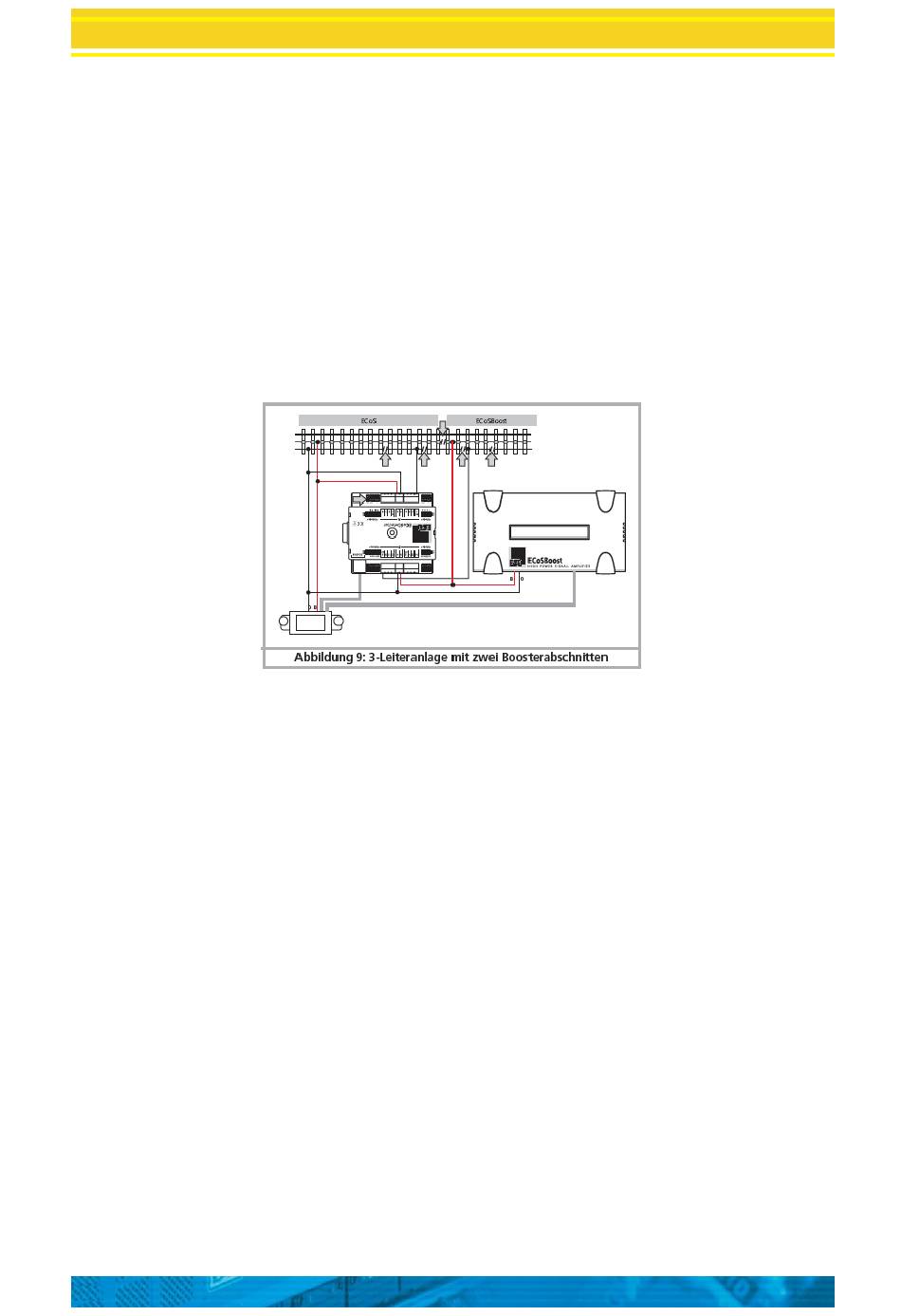

Afbeelding 9 toont een voorbeeld van de aansluiting van een 3-rail systeem waarbij de terugmeldingsingangen groep "A" door
de ECoS zelf worden gevoed en de groep "B" door een aparte ECoSBoost.
Afbeelding 9: 3-rail systeem met twee boostersecties.
7. Aansluiting aan de digitale centrale.
De ECoSDetector wordt met behulp van de meegeleverde ECoSLink kabel direct aangesloten aan één van de drie ECoSLink
ingangen van uw ECoS. Voor elk ECoSDetector wordt stroom vanuit de centrale geleverd.
De volgorde van de aansluiting heeft geen invloed op de interne nummering van de terugmeldingsingangen. Na de aansluiting,
wordt elk ECoSDetector door de centrale automatisch gedetecteerd en in het systeem geïntegreerd. Om de
terugmeldingsingangen met succes te kunnen gebruiken, moet u in het Setup-menu van de centrale even programmeren.
Indien u meer dan 3 ECoSDetector modules wilt gebruiken of indien de bijgeleverde kabel te kort is, moet u de ECoSlink bus
met de hulp van de ECoSlink-Terminals (ESU 50093) verlengen. Zo is een maximaal 100 meter buslengte mogelijk. Wegens
de bustopologie is de verlenging van de meegeleverde ECoSLink aansluitkabel niet mogelijk. ESU levert dan ook geen
verlengkabel!
Na de geslaagde aansluiting moet de status-LED a) permanent branden. De toets b) kan worden gebruikt om de ECoSDetector
module gemakkelijk te vinden.
