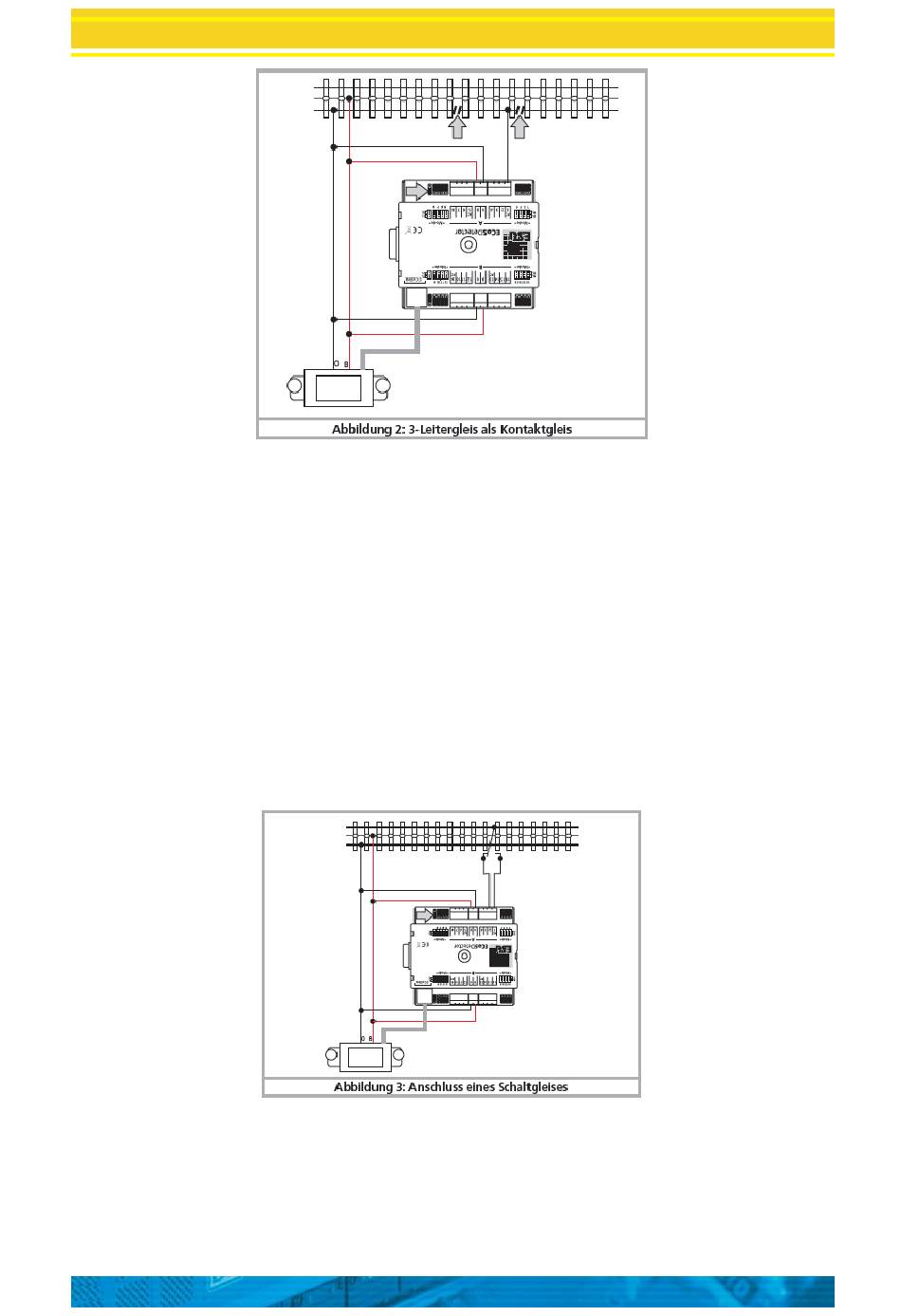

Afbeelding 2: 3-rail systeem-schakelrail.
- Verbind de ingangen "0" en "B" van de ECoSDetector met de overeenkomstige boosteruitgangen. In het voorbeeld, afbeelding
2, worden beide terugmeldgroepen "A" en "B" elk aan dezelfde booster aangesloten. Daarom worden de klemmen "0" en "B"
aan beide kanten van de ECoSDetector met elkaar verbonden. Indien, voor groep "B" (ingangen 9 tot 16), een aparte
ECoSBoost gebruikt wordt, dan moet de aansluiting uitgevoerd worden zoals in hoofdstuk 6.4. beschreven.
- Verbind de gescheiden railstaaf van de terugmeldsectie met één van de ingangen 1 tot 16 van de ECoSDetector module.
De bezetmelding kan alleen goed functioneren als de terugmeldsectie aan beide uiteinden van de railstaaf onderbroken is.
Op de ECoSDetector, vergeet niet de jumpers correct te plaatsen. Dat is niet van toepassing op de ECoSDetector Standard.
Zorg voor de kortste bedrading mogelijk tussen het bewaakte gedeelte en de terugmeldmodule. Indien de draden zeer lang en
heel dicht bij elkaar geplaatst zijn, kan dit tot interferentie tussen aangrenzende draden leiden. Hoewel slechts één sectie bezet
is, worden meerdere tegelijkertijd als bezet vermeld.
6.1.3. Schakelspoor.
Afbeelding 3 toont de aansluiting van een Märklin® schakelspoor. Denk eraan dat de werking ervan rijrichtingsafhankelijk is.
Afbeelding 3:aansluiting van een schakelspoor.
