Dankzij zijn flexibiliteit is de ECoSDetector zowel voor 3-rail als voor 2-rail systemen geschikt en voor alle spoorbreedten.
6. Aansluiting aan het railsysteem.
In dit hoofdstuk wordt de aansluiting van de ECoSDetectormodule aan het railsysteem uitgelegd.
De afbeeldingen tonen de ECoSDetector module, de aansluiting van de ECoSDetector Standard is echter precies dezelfde. Met
de ECoSDetector Standard moeten echter geen jumpers aangesloten worden.
6.1. Massacontact.
Indien de terugmeldingsingangen als massacontact geconfigureerd zijn, kunnen alle contacten die naar massa schakelen
aangesloten worden (meestal digitale draad "bruin").
6.1.1. Jumpers.
Voor elke terugmeldingsingang beschikt de ECoSDetector over een jumper om de ingang als massacontact of als stroomsensor
te configureren

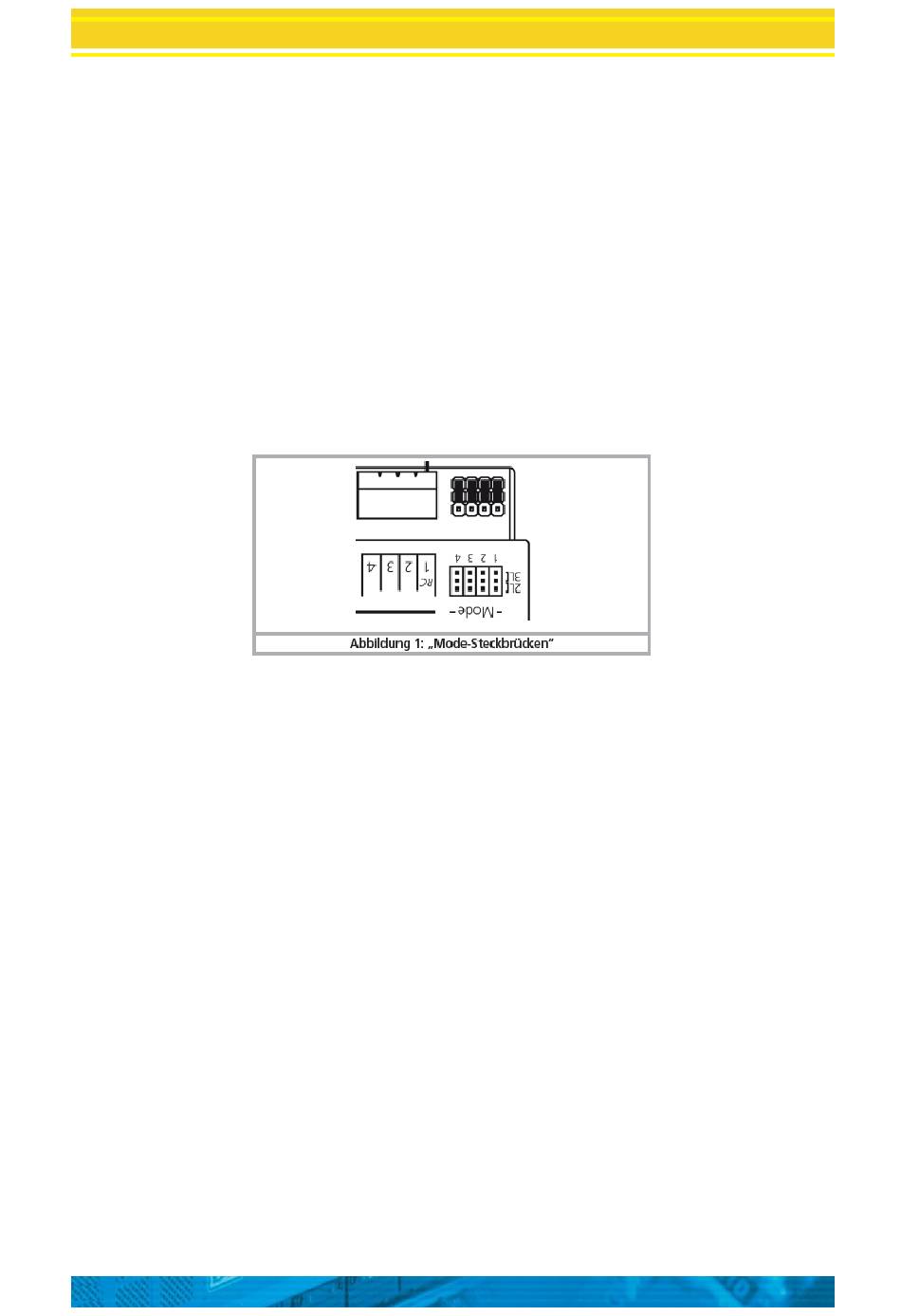

Afbeelding 1: mode-jumpers.
Indien u een ingang als massacontact wilt gebruiken, dan plaatst u de overeenkomstige jumper op de externe positie "3L". In
afbeelding 1 zijn ingangen 1 tot 4 als massa-ingangen geschakeld. U kunt echter elke ingang individueel configureren.
6.1.2. 3-rail-systeem (schakelrail).
Afbeelding 2 toont de aansluiting van een schakelrail bij een 3-rail systeem.
