6.1.4. Reedcontacten.

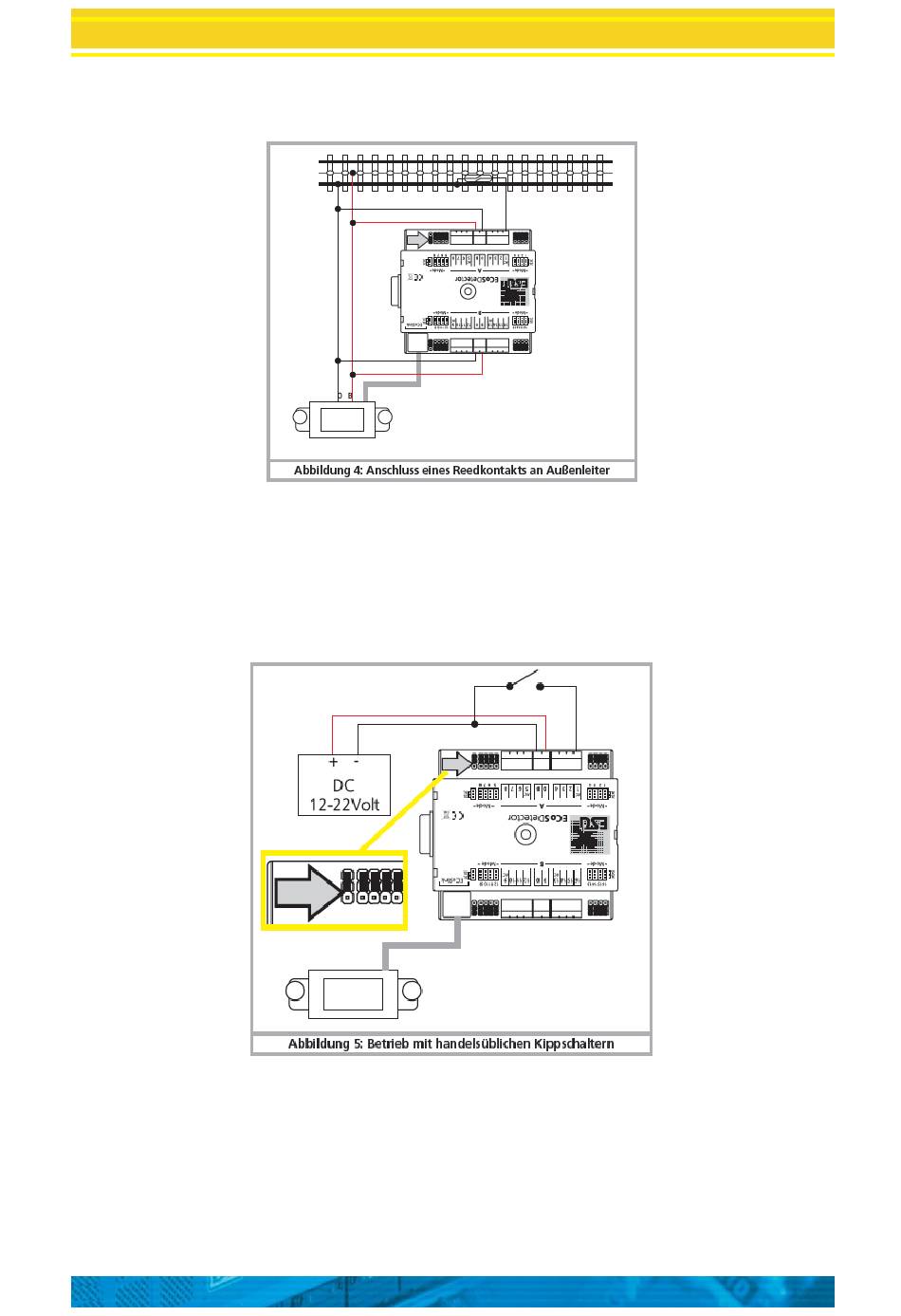

Afbeelding 4 toont de aansluiting van een reed-schakelaar. Zorg ervoor dat de magneten onder uw voertuigen sterk genoeg zijn
opdat de bezetmelding, ook bij hoge snelheid, betrouwbar zou werken.
Afbeelding 4: aansluiting van een reedcontact.
6.1.5. Extern geleverde schakelaar.
De ECoSDetector kan ook met gewone tuimelschakelaars of drukknoppen werken zonder directe verbinding met het spoor. In
dit geval moet de ECoSDetector met een externe DC-spanning (!) tussen 12V en 22V voorzien worden. Afbeelding 5 toont hoe
het moet:
Afbeelding 5: werking met een gewone tuimelschakelaar.
Houdt u er rekening mee dat de jumper voor de stroombron (afb. 5 links boven gemarkeerd met een pijl) bij deze modus in de
externe positie moet geplaatst worden.
