3.2 Aansluiting van de ONLITE central CPS Remote
Interface
De aansluiting van de ONLITE central CPS Remote Interface (art. nr. 22 154 740) vindt plaats
volgens de hieronder weergegeven principeschakeling en conform de plaatselijke schema's
en tekeningen t.a.v. de installatie.
d
Gevaar
Neem de nationale richtlijnen en regelingen t.o.v. het indicatie- en meldgedrag in acht,
indien u gebruik maakt van een afstandsschakelaar of een afstandsindicatie voor
noodverlichtingssystemen.
De voeding van de ONLITE central CPS Remote Interface geschiedt via de interne 24 V DC
voedingsspanning van de ONLITE central CPS installatie.
d
Pas op
Gebruik geen externe 24 V DC voedingsspanning. Wordt deze aanwijzing niet
opgevolgd, dan kan dit tot een uitval van de veiligheidsverlichting leiden, omdat de
communicatie tussen de installatiecomponenten evt. niet meer feilloos werkt.

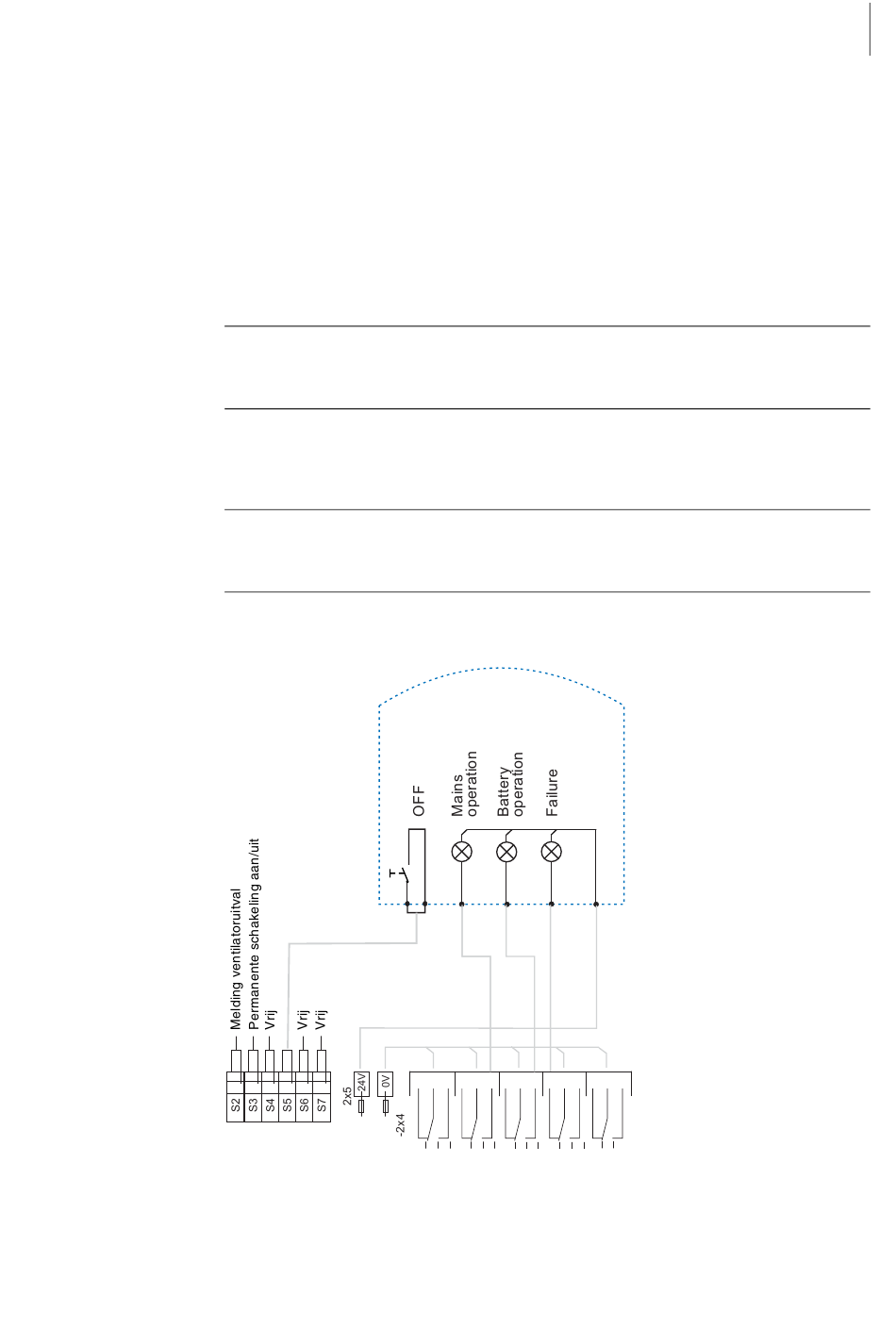

Sluit de ONLITE central CPS Remote Interface aan zoals hieronder beschreven:
Installatie blokkeren
ONLITE central CPS
Remote Interface
S5+
S5-
Rel5
Rel6
Rel7
1 2 3 4 5 6 7 8 9 10 1 1 12 13 14 15
Ö4 C4 S4
Ö5 C5 S5
Ö7 C7 S7 Ö8 C8 S8
Ö6 C6 S6
