4 Aansluiting van externe subdistributies
4.1 Aansluiting van de Systeembus-koppeling
De communicatie van de componenten van de ONLITE central CPS vindt via de Systeembus
(LON) plaats. Gebruik kabels van het type JY (St)Y2x2x0,8 om de Systeembus aan te sluiten.
Er zijn twee kabels noodzakelijk, waarbij twee draden voor de dataverbinding en twee draden
voor de 24 V DC-voeding bestemd zijn.

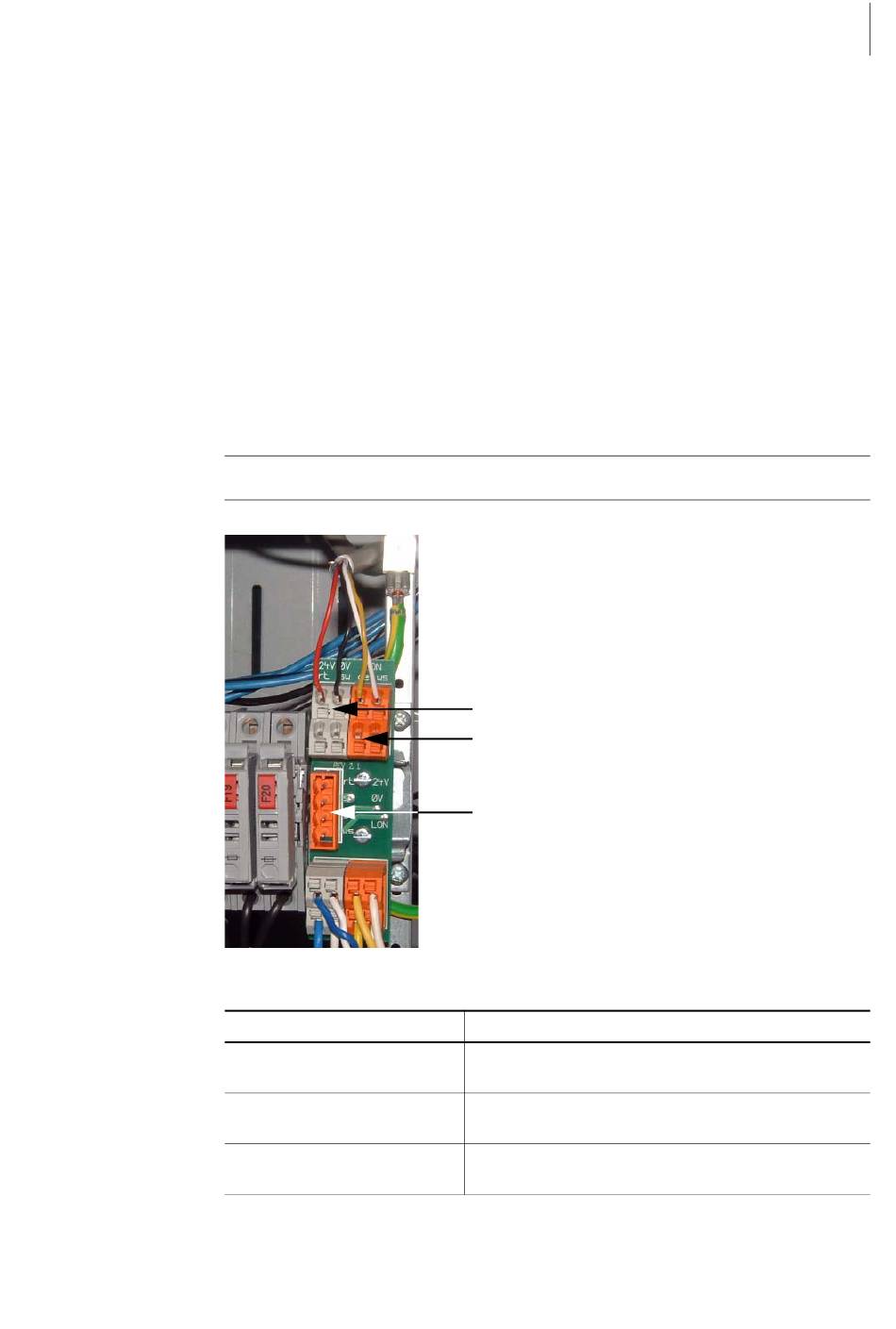

Klem de leidingen op de busklemmen af die op het klemblok -4X2 gemonteerd zijn (zie
volgende afbeelding).
i
De Systeembus kan met een lineaire of vrije topologie worden gelegd. Neem hiertoe
de max. kabellengtes in acht: 900 m bij lineaire en 500 m bij vrije topologie.
Beschrijving van de Systeembus-componenten
Naam
(1) 24 V spanningsvoorziening
(2) Systeembus (LON)
(3) Systeembusstekker
1
2
3
Functie
Klemmen voor de 24 V DC voeding van de Systeembus
(draadkeuren: rd/zw)
Klemmen voor de aansluiting van de dataverbinding
voor de Systeembus (draadkleuren: ge/wt)
Aansluitstrook voor de aansluiting van de touch-PC
(bedieningsconsole)
22
