3.6.2
Aansluiting van de accu's voor een ONLITE central CPS H installatie
(hoofdstation)
De 216 V DC voedingsspanning van een ONLITE central CPS H (hoofdstation) kan via een
accukast of accurek tot stand worden gebracht. De aansluitleidingen naar de accu's dienen
door de klant ter beschikking te worden gesteld.
V De aansluitleidingen naar de accu's zijn aanwezig.

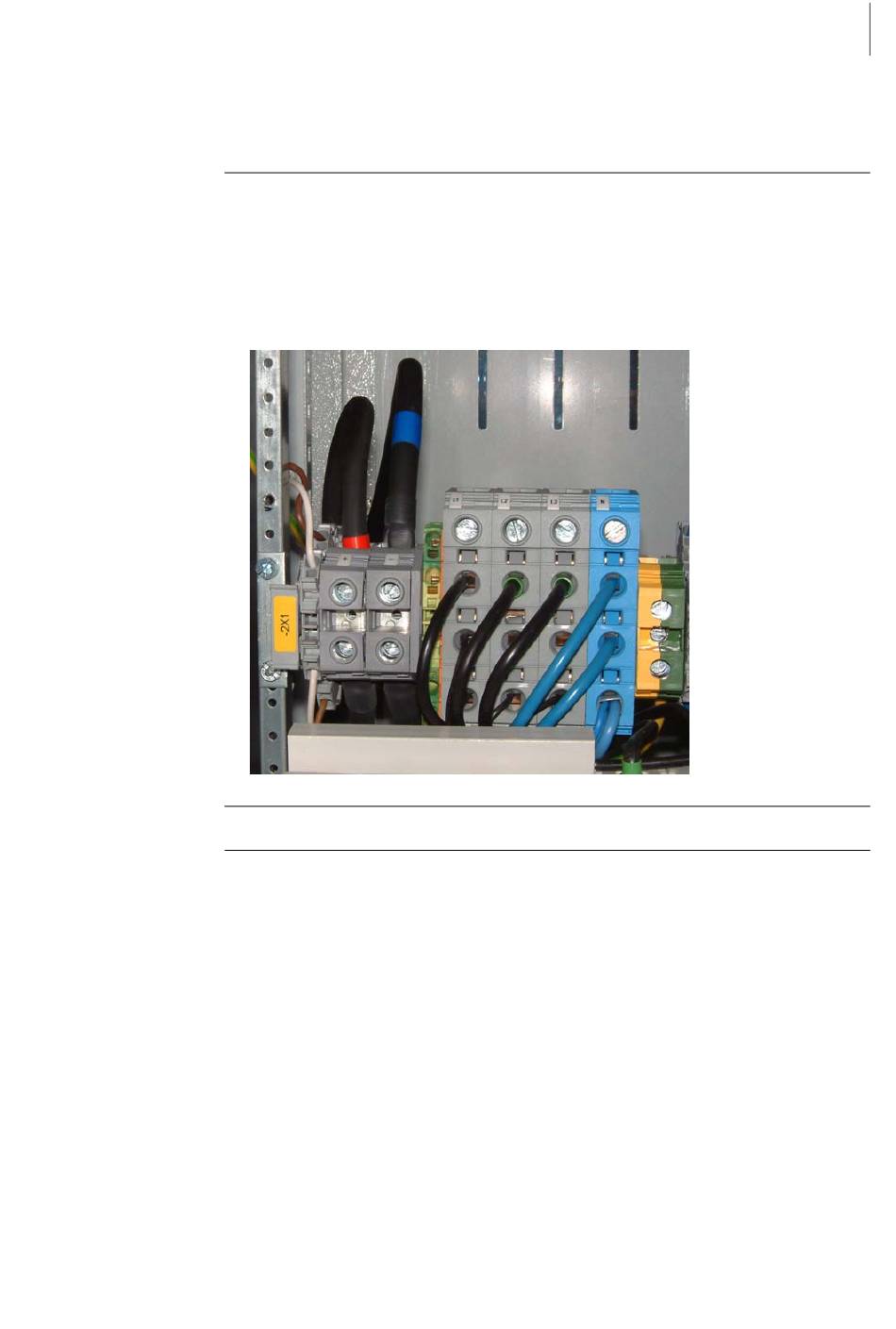

1. Sluit de aansluitleidingen (+) en (-) in de schakelkast van het hoofdstation aan op de
klemmen + en – van het klemblok -2X1.
i
Markeer de toevoerleidingen aan beide uiteinden met een rode resp. blauwe
markeringsring, zodat een correcte aansluiting gewaarborgd is.
2. Verbind vervolgens de blauw gemarkeerde leiding met de minpool (-) van de eerste accu.
3. Plaats één van de bijgesloten jumpers tussen de pluspool (+) van accu 1 en de minpool
(-) van accu 2 en bevestig de jumper.
4. Herhaal de stap 3. voor de andere accu's tot alle accu's in serie zijn geschakeld.
5. Verbind vervolgens de rood gemarkeerde leiding met de pluspool (+) van de laatste accu
en de klem (+) van het klemblok -2X1.
19
