3.5 Aansluiting van de 230 V AC / 400 V AC
voedingsspanning
De voeding van de ONLITE central CPS installatie geschiedt door het algemene 230 V AC /
400 V AC stroomnet resp. in het noodbedrijf door accu's (accukast of -rek) of door een
noodstroomaggregaat.
Voorafgaand aan het aansluiten van de voedingsspanning dient u te controleren dat
•
de installatie en de toevoerleidingen niet onder spanning staan (dus vrijgeschakeld zijn),
•
de zekeringen 2F1, 2F2, 2F10.1 en 2F10.2 geopend zijn.
d
Gevaar
Worden deze voorbereidende controles niet uitgevoerd, bestaat levensgevaar door
spanningvoerende onderdelen!
Ga als volgt te werk om de ONLITE central CPS installatie op de 230 V AC / 400 V AC
voeding aan te sluiten:
1. Schakel de installatie spanningsloos door de externe hoofdschakelaar te openen en
beveilig de installatie tegen herinschakelen.
2. Schuif de aansluitleidingen door de flensplaat aan de bovenzijde van de schakelkast.

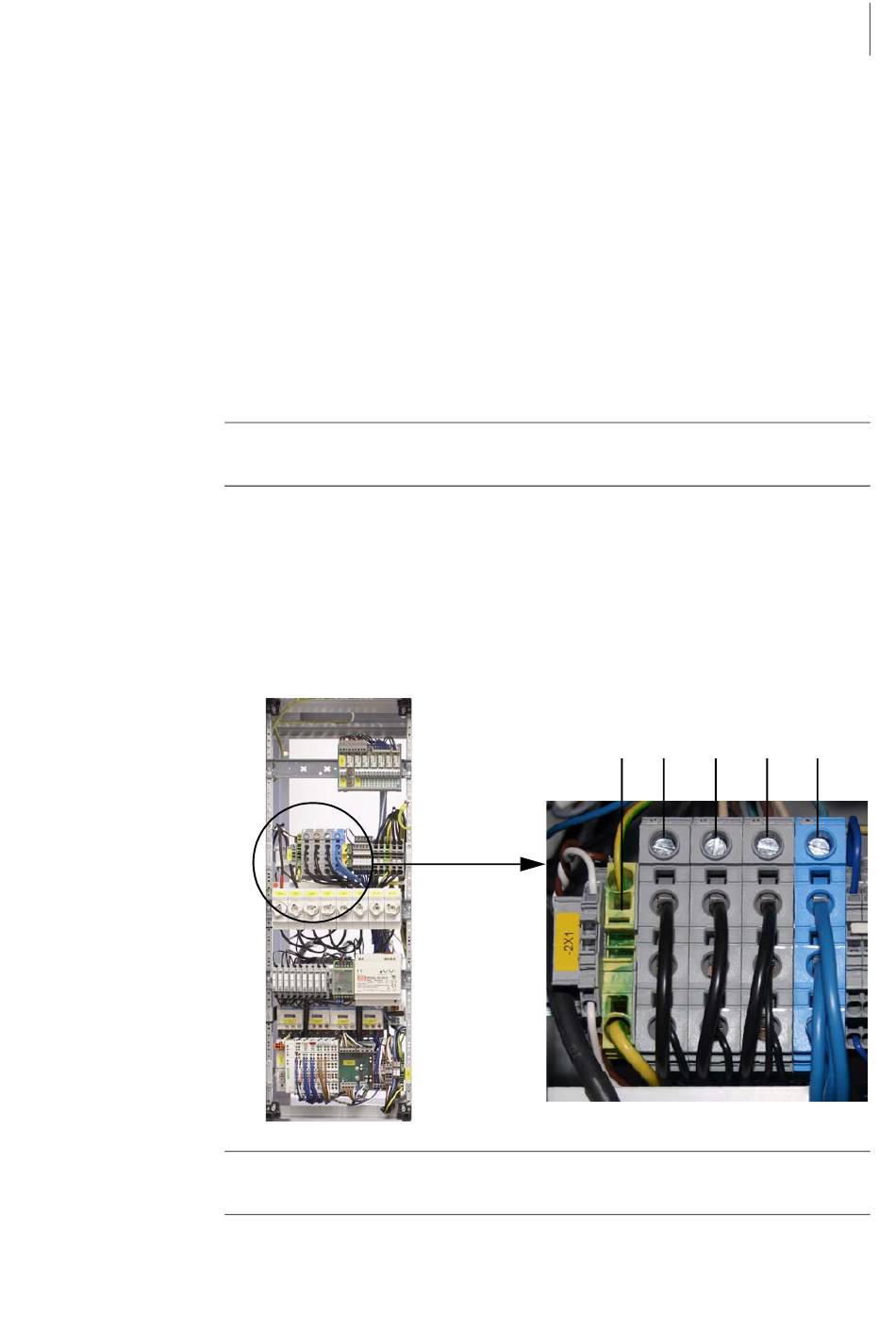

3. Sluit de 230 V AC / 400 V AC voeding en de aardleider aan op de schroefklemmen L1, L2,
L3, N en PE van het klemblok -2X1 in de ONLITE central CPS schakelkast.
i
Let bij de aansluiting van de 400 V AC voedingsspanning erop dat de faseligging van
L1-L3 overeenkomt met een rechtsdraaiend veld. Maak hierbij gebruik van een
indicator voor de draaiveldrichting.
PE
L1
L2
L3
16
N
