Automatisch Vetsmeersysteem SingleLine
2.4
Systeem met een elektrische axiaal plunjerpomp
1
2
3
4

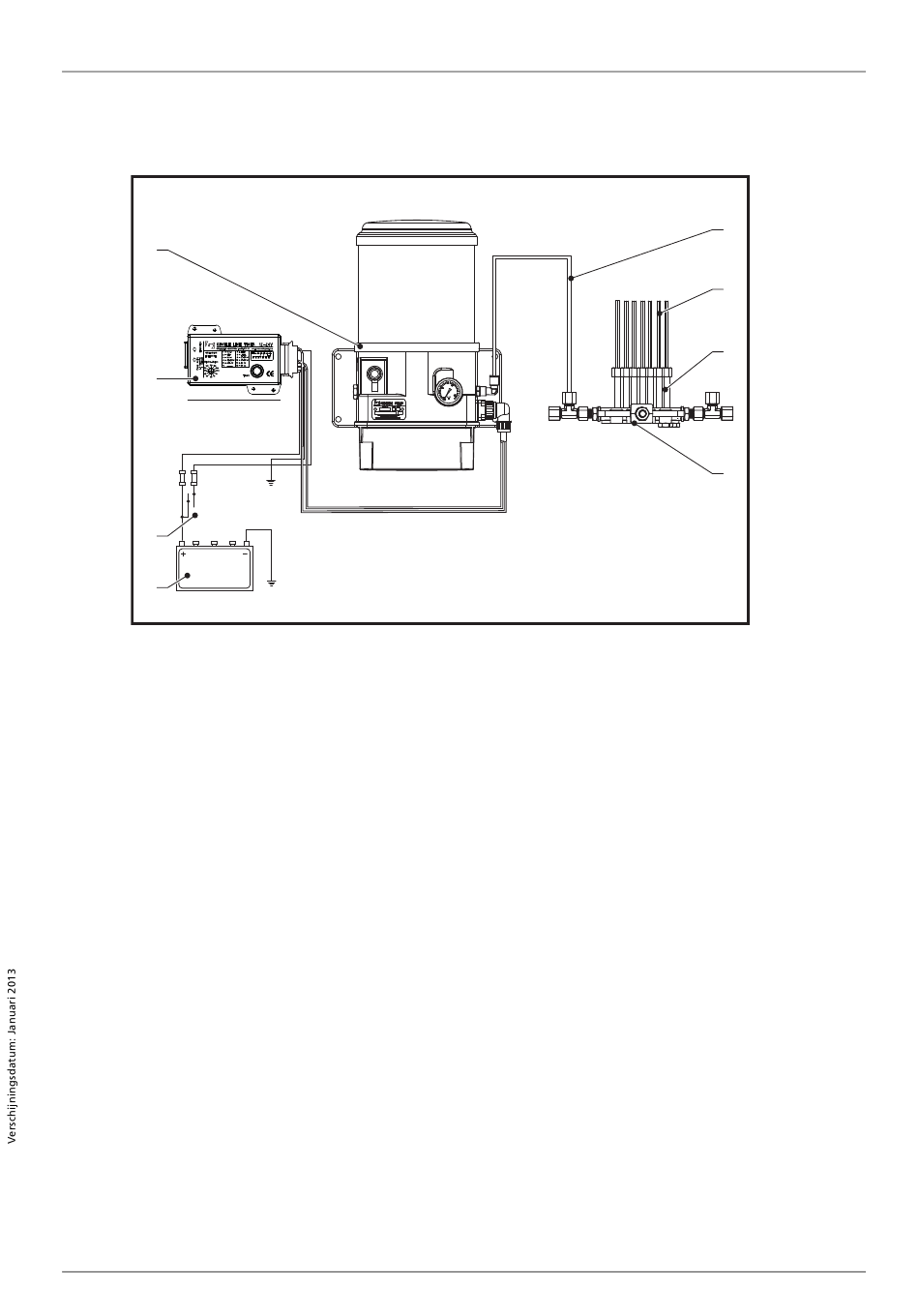

Figuur 2.5
Systeem met een elektrische axiaal plunjerpomp
De SLT start de plunjerpomp. Het vet in het reservoir wordt via de hoofdleiding naar de
distributieblokken gepompt.
Gelijktijdig persen de doseurs een bepaalde hoeveelheid vet (de dosering) door desecundaire
leiding naar de smeerpunten. De hoeveelheid vet die naar ieder smeerpunt gaat, hangt af van het
type doseur dat geïnstalleerd is.
Een drukregelventiel - ingebouwd in de pomp - houdt het systeem gedurende de smeercyclus op
een vastingestelde druk van 100 bar. Als de vetdruk boven de 100 bar komt, zal dit ventiel het vet
terugleiden naar het reservoir.
Tijdens de smeercyclus moet de geïntegreerde drukschakelaar een signaal geven naar de SLT dat
de minimaal benodigde vetdruk (70 bar) is bereikt. Als de SLT dit signaal niet ontvangt, volgt een
alarm signaal.
De smeercyclus eindigt als de SLT de pomp stopt. De druk in de hoofdleiding naar de doseurs valt
nu weg via een ingebouwd elektrisch ventiel. Vervolgens herstellen de doseurs zich waarna ze
gereed zijn (na minimaal 2 minuten) voor de volgende smeercyclus.
F212810R00
1. Pomp
5. Primaire leiding
2. SLT
6. Secundaire leiding
3. Contactslot
7. Doseur
4. Accu
8. Distributieblok
5
6
7
8
Systeemoverzicht 11
