Automatisch Vetsmeersysteem SingleLine
remmenteller
commandoluchtleiding vóór het snelremventiel (of volgwagenreactieventiel). De commandelucht
bedient een zuiger, die op zijn beurt de bedieningsnok verdraait.
Na het ingestelde aantal remmingen opent de bedieningsnok het luchtventiel waardoor de
perslucht doorgang krijgt naar de pomp. De smeercyclus begint nu. Na een aantal remmingen,
afhankelijk van de instelling van de teller, wordt de pomp ontlucht via de onluchtingsuitgang R.
5.3
Instellen van aantal remmingen

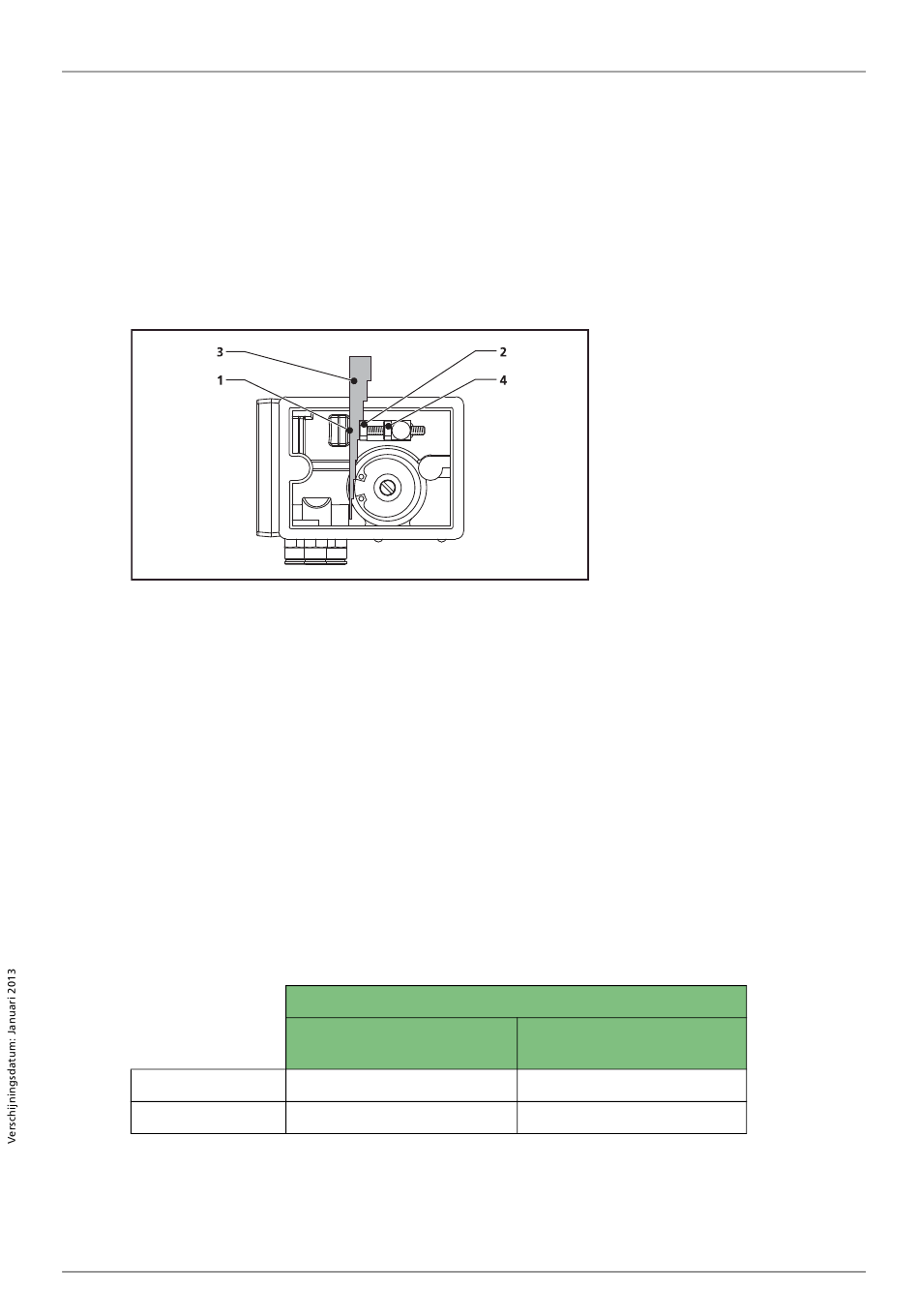

Figuur 5.3
Instellen van aantal remmingen
Het aantal remmingen, waarna de pomp inschakelt, wordt als volgt ingesteld:
1.
Verwijder het transparante deksel.
2.
Stel de afstand (Figuur 5.3/L) af tussen de linkerkant van de aanslag (1) en de kop van de stel-
bout (2). Op het deksel staat aangegeven welke afstand overeenkomt met een bepaald aan-
tal remmingen. Aan de binnenkant van het deksel is een instelkaliber (3) bevestigd dat
gebruikt kan worden voor het instellen van deze afstand. Op het kaliber staat op elke dikte
het aantal remmingen aangegeven.
3.
Draai de borgmoer (4) van de stelbout vast.
4.
Breng het deksel aan en zet het vast.
OPMERKING
Het afstellen van de remmenteller is gemakkelijker als het rempedaal ingetrapt blijft.
Hierdoor gaat de aanslagnok naar rechts, zodat de afstand tussen de aanslag en de
stelbout kan worden gemeten.
5.4
Technische gegevens
cyclustijd
intervaltijd
F212810R00
(Figuur
5.2)
vindt
F100187
pneumatisch bediend
minimaal 2 rempulsen
10 - 80 rempulsen
bekrachtiging
plaats
artikelnummer
F100186
elektrisch bediend
minimaal 2 rempulsen
10 - 80 rempulsen
via
een
aftakking
Remmenteller 27
van
de
