Automatisch Vetsmeersysteem SingleLine
6.2.3
Fase B
1

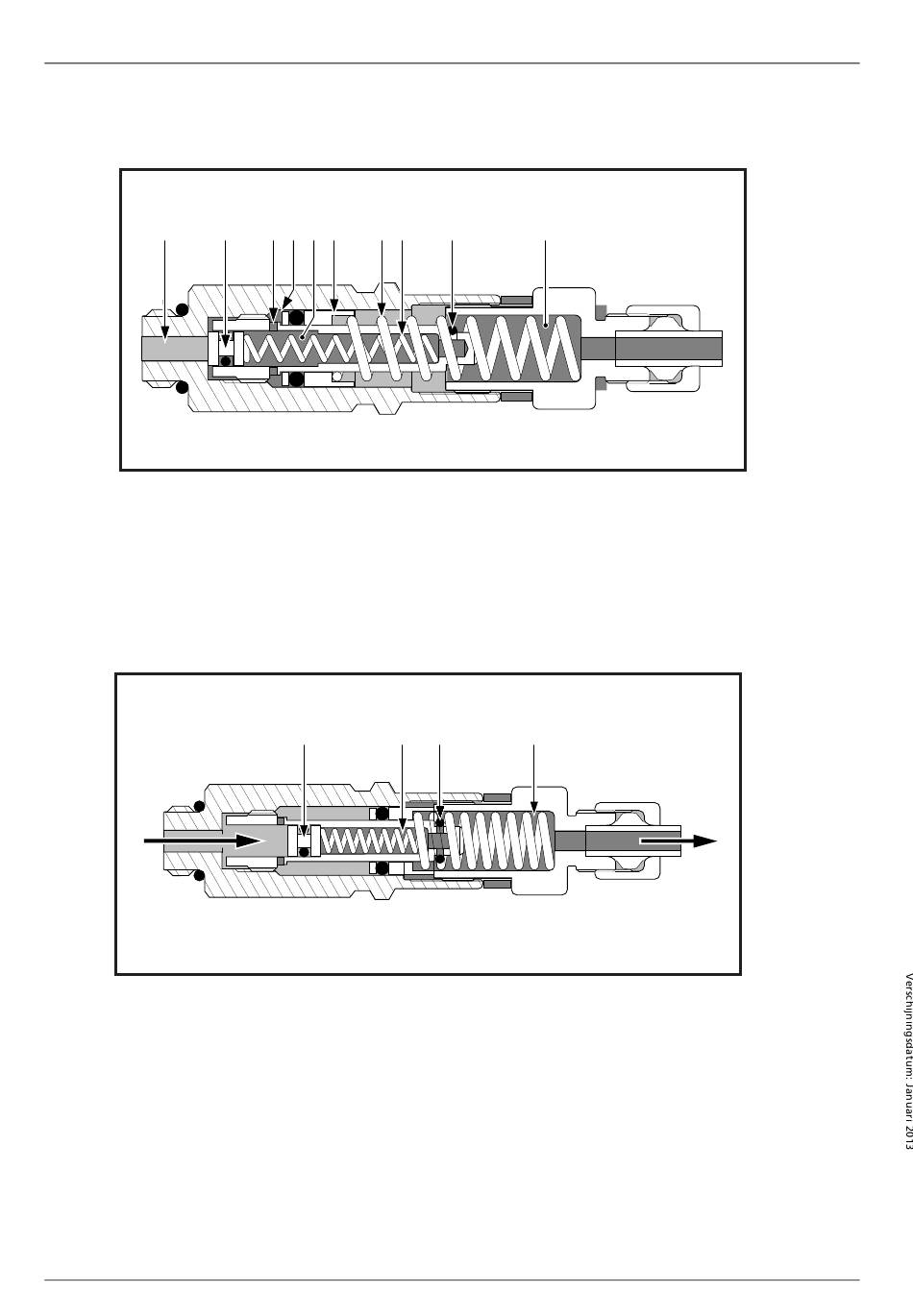

Figuur 6.5
Als de pomp stopt en de vetdruk in de hoofdleiding afneemt, wordt plunjer (4) door veer (7)
teruggedrukt naar links en wordt kanaal (1) afgesloten. O-ring (9) voorkomt dat vet uit kamer (6)
wordt teruggezogen. Plunjer (5) wordt door veer (10) teruggedrukt, waardoor het vet uit kamer
(3) via kanaal (2) naar de kamer (8) wordt geperst.
6.2.4
Fase C
Figuur 6.6
Bij de volgende smeercyclus gebeurt hetzelfde als in fase A. Kamer (8) is nu echter met vet gevuld.
Als plunjer (4) door de vetdruk naar rechts verplaatst, wordt het vet uit kamer (8) door kamer (6)
en de secundaire leiding naar het smeerpunt geperst.
O-ring (9) wordt hierbij naar buiten gedrukt zodat het vet kamer (8) kan verlaten.
30
Doseurs
4
2 3
8
5
10
Doseur in fase B
4
Doseur in fase C
7
9
6
8
9
6
F212810R00
