Automatisch Vetsmeersysteem SingleLine
6.2
Werkingsprincipe
6.2.1
Uitgangspositie

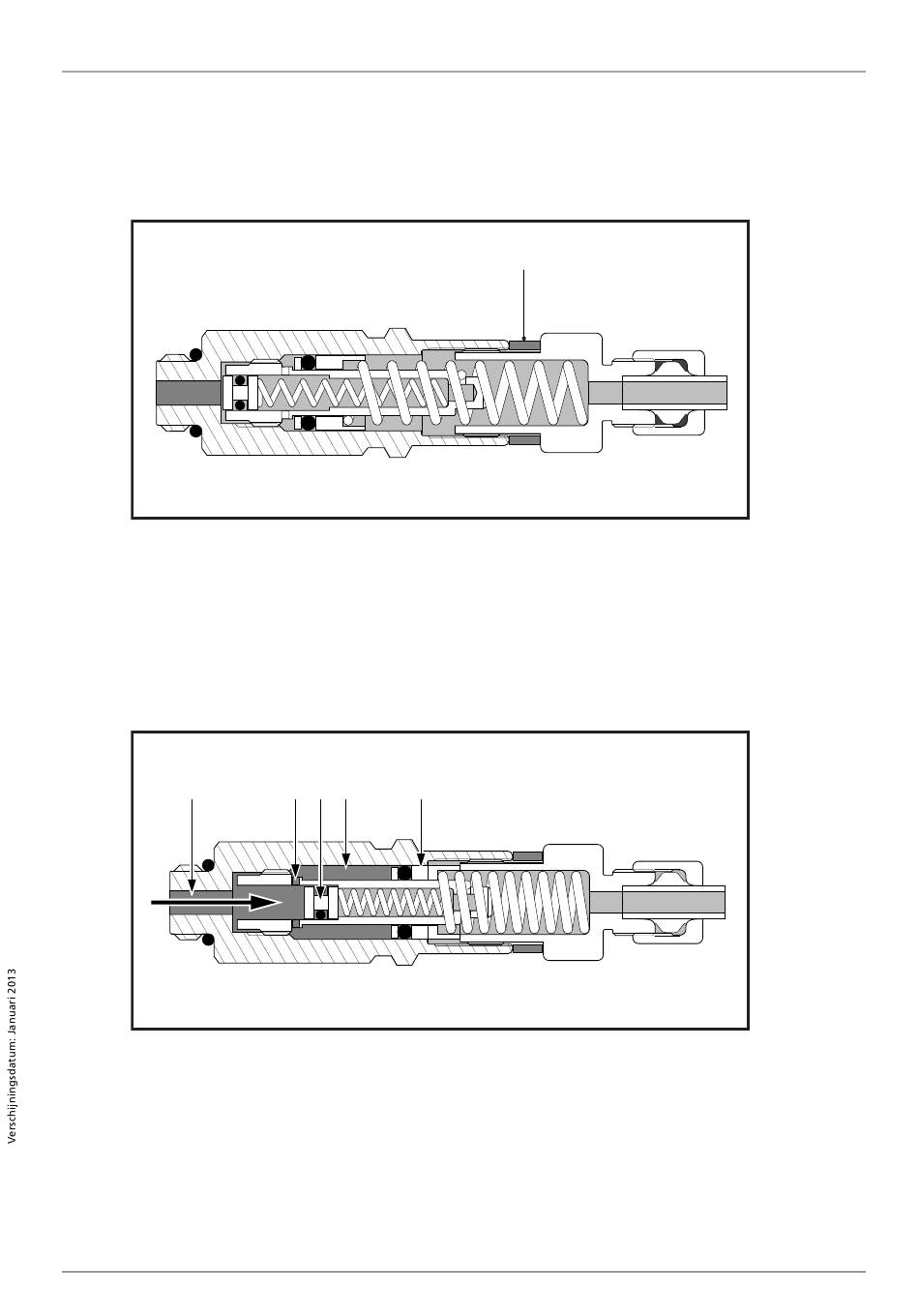

Figuur 6.3
Doseur in uitgangspositie
Figuur 6.3 laat een nieuwe doseur zien. Één die nog niet met vet gevuld is. Onderdeel (1) is de
afstandsring, die de vetopbrengst van de doseur bepaalt (zie paragraaf 6.1).
De doseurs, die worden gebruikt in het vetsmeersysteem, kunnen uitwendig of zelfs inwendig
verschillen van degene die hier geïllustreerd is. Echter het werkingsprincipe is altijd hetzelfde.
6.2.2
Fase A
1
Figuur 6.4
Doseur in fase A
Het vet wordt via de hoofdleiding en het distributieblok in het kanaal (1) van de doseur gepompt.
Onder invloed van de druk van het vet wordt plunjer (4) ingedrukt tot voorbij kanaal (2). Het vet
vult nu kamer (3) en perst plunjer (5) naar rechts. De slaglengte van plunjer (5) bepaalt de
hoeveelheid vet die door de secundaire leiding naar het smeerpunt toegevoerd wordt. Deze
slaglengte, evenals de inhoud van kamer (3), worden bepaald door het aantal en dikte van de
ringen (Figuur 6.3/1).
F212810R00
2
4
3
5
1
Doseurs 29
