4 Eerste inbedrijfstelling
4.10.2 Controle van de uitgangen
Pompen/mengkleppen controleren
1. Naar het "INSTALLATEUR MENU" omschakelen.
2. Menupunt "Uitgang" selecteren.
3. „Handmodus" selecteren.
4. Ter controle achtereenvolgens de uitgangen met aan-
gesloten pompen inschakelen en luisteren of de betref-
fende pomp start.
5. Bij een aangesloten mengklep achtereenvolgens de
uitgangen 8 (verwarmingscircuit 1) en 10 (verwar-
mingscircuit 2) inschakelen. De desbetreffende motor
dient, indien correct aangesloten, de mengklep te ope-
nen. Wanneer dit niet goed werkt, de aansluitingen 8
en 9 c.q. 10 en 11 op de stekkers A 8/9 c.q. A 10/11
vervangen, zie
document Aansluitschema's en in-
stallatieschema's.

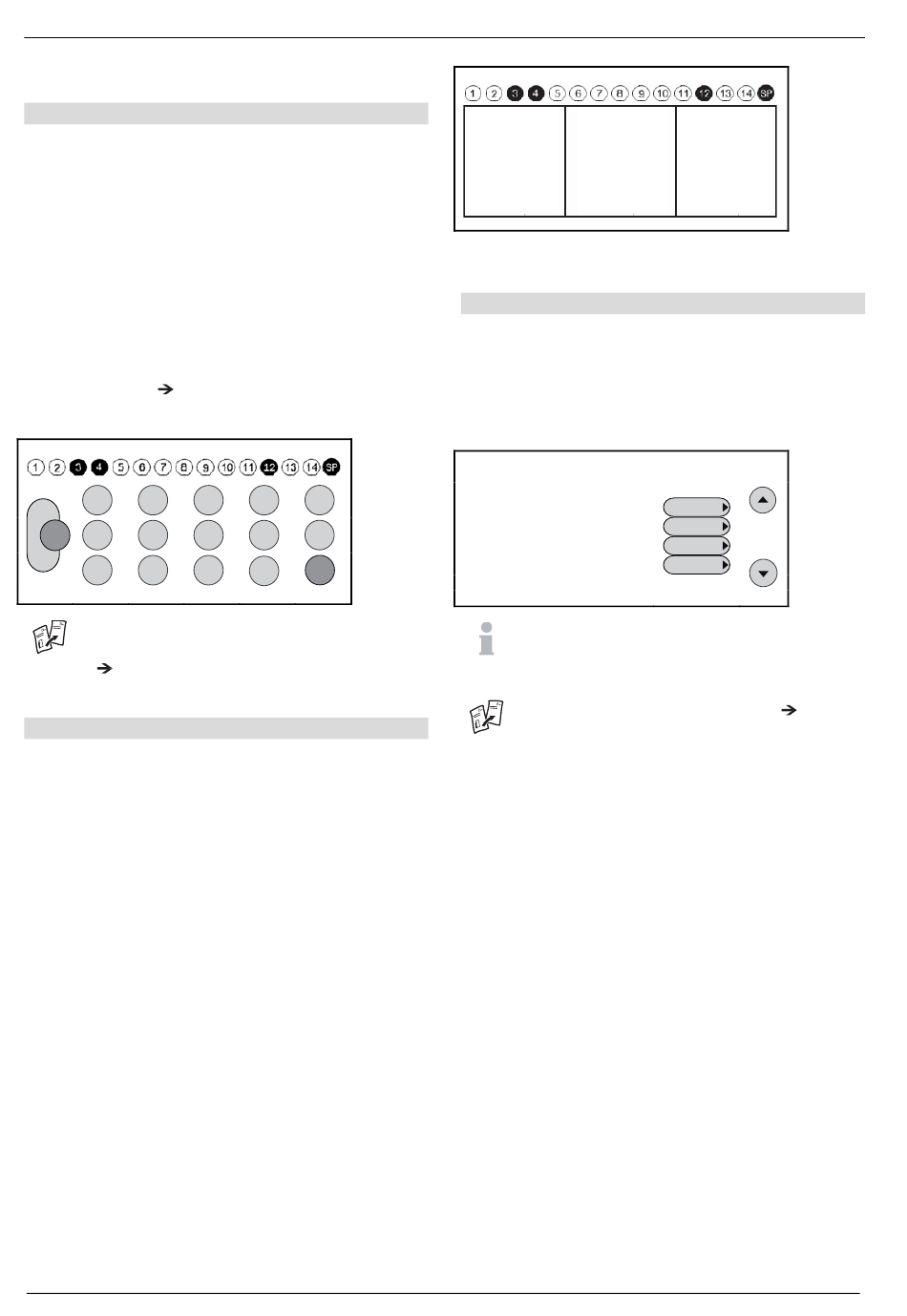

HANDMODUS
01
02
Auto
Auto
On
06
07
Auto
Auto
Auto
Off
11
12
Auto
Auto
De omschrijving van de afzonderlijke in- en uitgan-
gen is afhankelijk van het geselecteerde systeem,
zie
document Aansluitschema's en installatie-
schema's (ALS-MAX-7).
Automatisch bedrijf inschakelen
1. Na afsluiting van de instellingswerkzaamheden op de
SolvisControl de installatie gedurende ca. 10 seconden
uitschakelen.
2. Ga na het opnieuw inschakelen naar het
"INSTALLATEUR MENU".
3. Menupunt "Overig" selecteren.
4. "Installatiestatus" selecteren.
5. Controleren of alle uitgangen op automatisch bedrijf
zijn geschakeld.
In het menu "Installatiestatus" mogen in de bovenste ge-
tallenreeks alleen cirkels worden weergegeven. Indien
aldaar een vierkant verschijnt, dan bevindt zich de desbe-
treffende uitgang in "Handbedrijf". Zwart gemarkeerde
cirkels/vierkanten zijn in-, niet gemarkeerde uit- en knip-
perende op "Stand-by" geschakeld.
6. Als een uitgang op "Handbedrijf" staat moet deze niet
in het menu "HANDBEDRIJF", maar in het betreffende
menu van de uitgang op "Auto" gezet worden.
18
03
04
05
Auto
Auto
Auto
08
09
10
Auto
Auto
Auto
SP
13
14
Auto
Auto
Auto
INSTALLATIESTATUS
S01:
123.4°C
S07:
123.4°C
S02:
123.4°C
S08:
123.4°C
S03:
123.4°C
S09:
123.4°C
S04:
123.4°C
S10:
123.4°C
S05:
123.4°C
S11:
123.4°C
S06:
123.4°C
S12:
123.4°C
4.11 Opslaan van de gegevens
Instellingen opslaan
Ter afsluiting van de instellingswerkzaamheden de instel-
lingen als volgt opslaan:
1. Naar het „INSTALLATEUR MENU" omschakelen.
2. Menu-onderdeel "Gegevens" selecteren.
3. „Instellingen opslaan" selecteren.
GEGEVENS 1 / 2
Instellingen opslaan
Instellingen laden
Fabr.instellingen laden
Programma actualiseren
Teneinde de gegevens op te kunnen slaan dient een
geheugenkaart in de centrale regeling aanwezig en
geactiveerd te zijn.
De inbedrijfstelling aan de hand van de
ge-instructies van het desbetreffende systeem uit-
voeren.
SolvisVaero · Technische wijzigingen voorbehouden 06.18 · BAL-SVA-7-I-NL SOLVIS
S13:
123.4°C
S14:
123.4°C
S15:
123.4°C
S16:
123.4°C
S17:
123.4l/h
S18:
1234l/min
Start
Start
Start
Start
