3 Productomschrijving
3.2 Technische gegevens SolvisControl
Technische gegevens SolvisControl
Aansluiting, onderdeel, functie
Netspanning
Fijnzekering
Omgevingstemperatuur
Nominale stroombelasting
Vermogensopname
Klokfunctie zonder stroomvoorziening
Beschermingsklasse behuizing
Type voeler temperatuurvoeler
Type voeler volumestroom(flow)meter
Temperatuurweergave
Weergavenauwkeurigheid
Meetnauwkeurigheid
Weergave "250"
Weergave "–35"
Toerentalregeling
Schakeluitgang 230 V~
Analoge uitgang 0 – 10 V =
Alarmuitgang*
Blokkeerbeveiliging**
* Alarmuitgang wordt alleen in de warmwaterbereiding ingeschakeld.
** Blokkeerbeveiliging: de groepspompen kunnen individueel en zodanig op de SolvisControl worden ingesteld dat deze op bepaalde dagen gedurende een
in te stellen tijd in werking zijn. Tijdstip en duur kunnen worden gewijzigd.
3.3 Ruimtebedieningselement
Ruimtebedieningselement (BE-SC-2)
Het BE-SC-2 wordt aangesloten op de SolvisControl en
geeft onder meer de kamertemperatuur en de bedrijfsmo-
di weer. Deze kan voor zowel gemengde als ook niet-
gemengde verwarmingscircuits toegepast worden.
De versie van het ruimtebedieningselement wordt weer-
gegeven als het bovendeel van de muursokkel wordt afge-
nomen en weer geplaatst.
Indien een ruimtebedieningselement wordt aange-
sloten, dan is "Eenvoudige bediening" niet mogelijk.

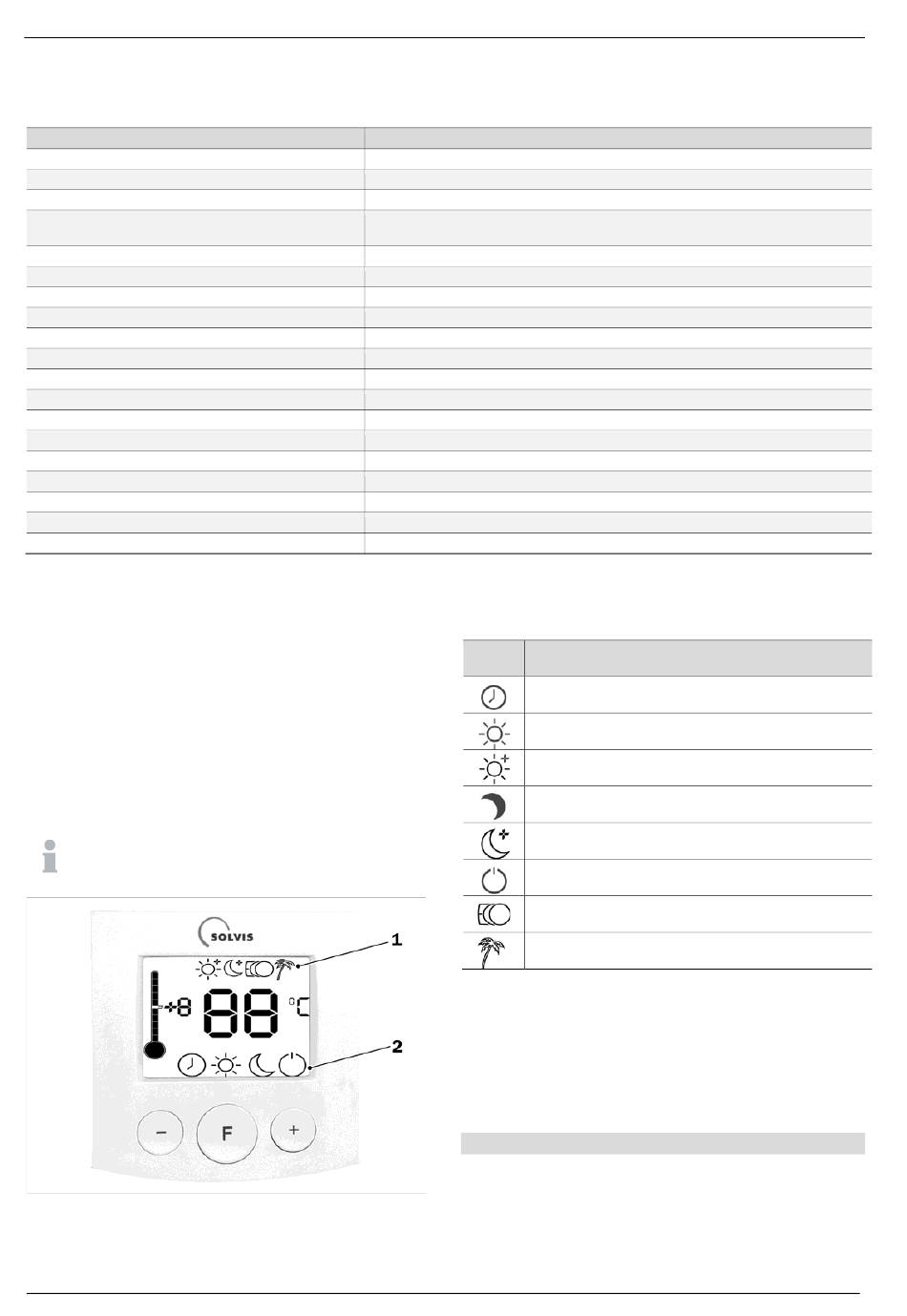

Afb. 2: Ruimtebedieningselement BE-SC-2
Bedrijfsmodi alleen in de centrale regelaar te activeren
1
Bedrijfsmodi met button „F" te activeren
2
8
Eigenschappen, waarden
230 V~ / 50 – 60 Hz
M 6,3 A / 230 V~ | T 1,0 A / 230 V~
0 – 50°C
A1, A2, A6, A7: ieder 230 V~ / 1 A; relaisuitgangen max. ieder 230 V~ / 3 A, som van de
stroomwaarden niet hoger dan 6,3 A
ca. 5 W (in sluimerbedrijf, zonder pompen)
1 – 2 dagen zonder voeding mogelijk
IP 30
PTC 2 kOhm (m.u.v. zonnecircuit-aanvoer en -retour, collectorvoeler: Pt 1000)
met reed-contact (magneetschakelaar) (S17 en S18)
–35 tot + 250°C
0,1 K
± 1 K binnen het bereik 0 – 100°C
Voeler niet aangesloten, voeler- of kabelbreuk
Voelerkortsluiting
A1: fasesnijpunt of impulspakket / A2, A6 en A7: impulspakket
A1 tot A13: 230 V~, A14 potentiaalvrij (daarvan A1 tot A7 en A13 met TRIACS)
O1 – O3
Relaiscontact 12 V=
Verwarmingsgroeppompen (vrij te selecteren voor A1 - A14, af fabriek uit)
Weergave van de bedrijfsmodi
Weerga-
Bedrijfsmodus
ve
Tijd- / automatisch-bedrijf
Dagmodus
Tijdgerelateerde dagmodus (Party-modus)*
Nachtverlaging
Tijdgerelateerde nachtverlaging (niet-thuis-functie)*
Stand-by-modus
ECO-modus*
Vakantie-modus / functie*
* Weergave van het symbool boven de ruimtetemperatuur.
Bediening
• Buttons „+" en „–": Correctie van de ruimtetemperatuur
(± 5 trappen), voor een individuele aanpassing.
• Button „F": Instellen van de verschillende bedrijfsmodi
en kalibreren van de temperatuurweergave.
Ruimtebedieningselement kalibreren
1. „F"-toets ingedrukt houden totdat de displayweergave
omschakelt.
2. Met „+" en „–"-toets de kalibratiewaarde instellen.
3. „F"-toets weer loslaten.
SolvisVaero · Technische wijzigingen voorbehouden 06.18 · BAL-SVA-7-I-NL SOLVIS
