Handleiding voor installatie en gebruik van de GUARD luchtgordijn

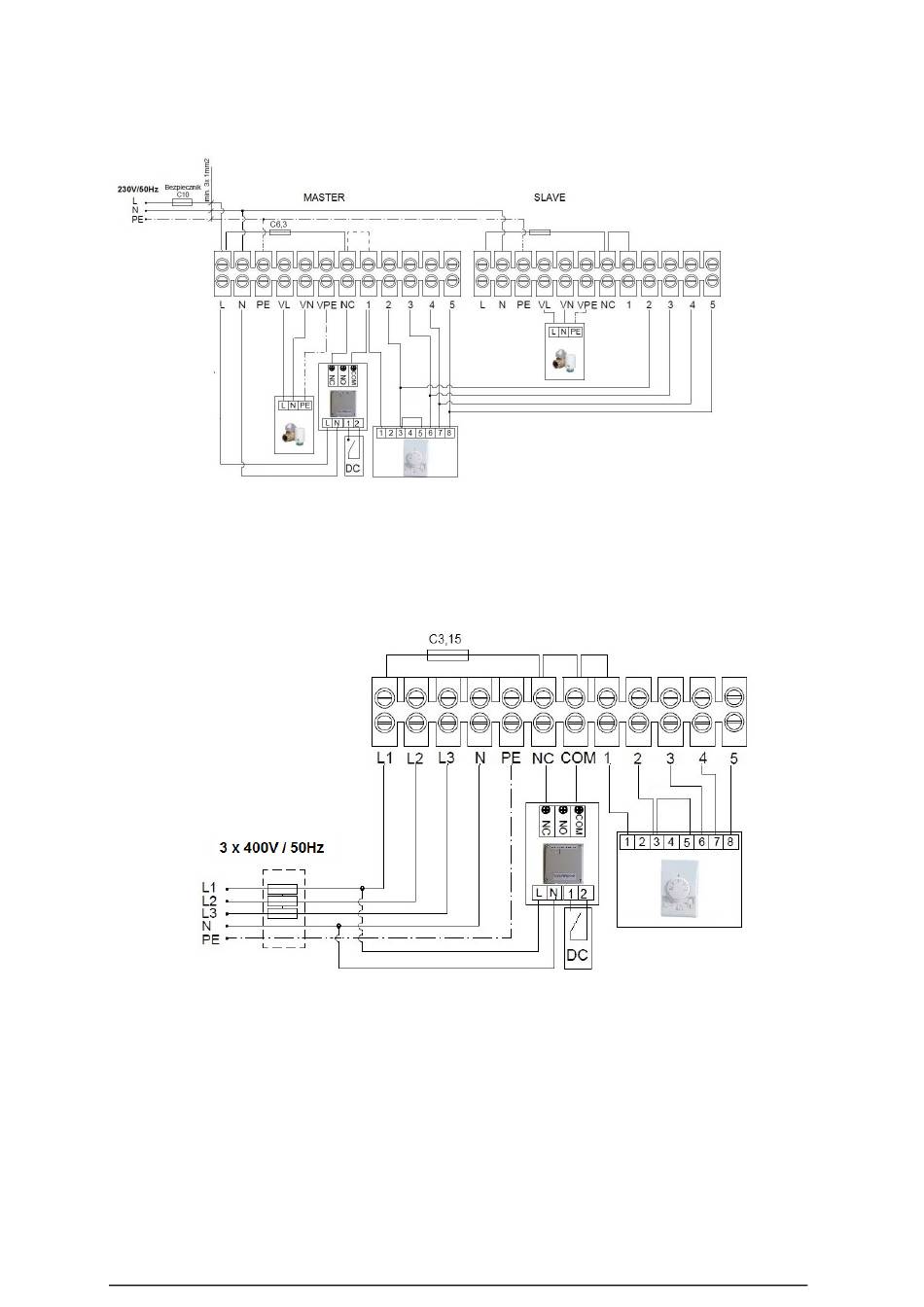

8.2 Schema van de aansluiting van twee GUARD 100-150-200 W luchtgordijnen (met waterwisselaar) en C
(zonder) op het COMFORT-paneel
•
Vervang de in de fabriek gemaakte zekering (C 3.15) door C 6.3. in het MASTER-gordijn tussen de L-NC-klemmen
•
Voeding 230V/50Hz; Beveiligheidssysteem C10; Stroomkabelsectie min. 3 x 1.5 mm
•
Bedieningsbord COMFORT - Ventilatorregeling met 3 snelheden en thermostaat (OMY 5x 1.0mm)
•
Bedieningsventiel - elektrische bediening 230V / 50Hz (OMY 2 x 0.75mm - TS Lite SONNIGER)
8.3 Schema van de aansluiting van een GUARD 100-150-200 E luchtgordijn (elektrische weerstand) op het
COMFORT-paneel
•
Voeding 400V / 50Hz; Stroomkabelsectie; Beveiligheidssysteem
min. 5 x 2,5 mm˛ voor G100E; (B16)
o
min. 5 x 2,5 mm˛ voor G150E; (B20)
o
min. 5 x 4 mm˛ voor G200E; (B25)
o
•
Bedieningsbord COMFORT - Ventilatorregeling met 3 snelheden en thermostaat, (OMY 5x 1.0mm).
www.termico.be
10
