Handleiding voor installatie en gebruik van de GUARD luchtgordijn
Installatie met behulp van verticale montagebeugels
Het is ook mogelijk om het apparaat verticaal te installeren met de motor naar beneden en omhoog gericht. Hiervoor
worden twee verticale steunen gebruikt. In de beugels zitten gaten van Ø9mm voor de M8-schroeven. Boor in de
EPP-behuizing gaten van Ø12-13mm voor de bestaande gaten in de stalen inlaatrooster. De exacte locatie wordt

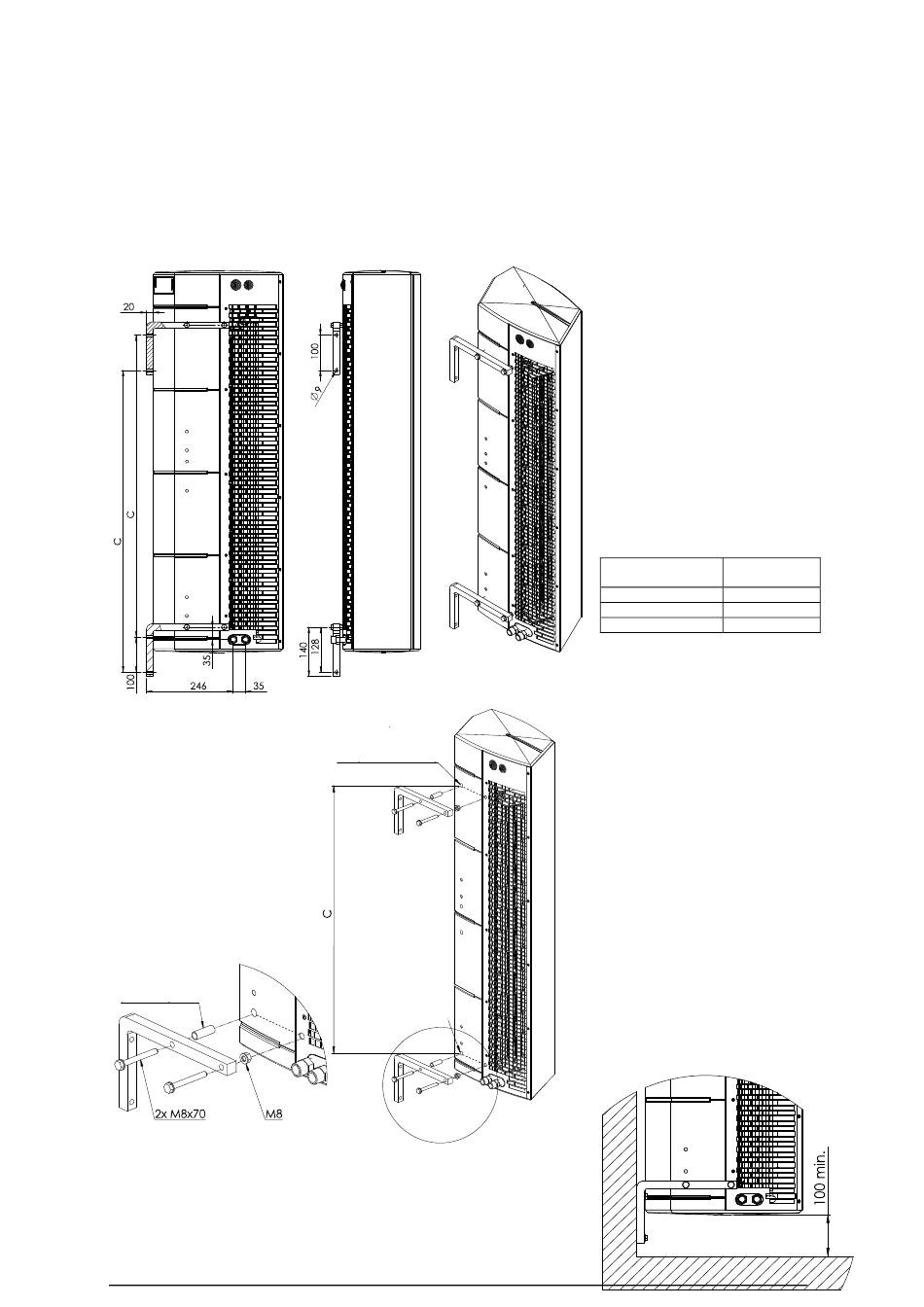

aangegeven door speciale labels op de EPP-behuizing en de onderstaande afbeelding. Steek vervolgens de
afstandsstukken in de gaten en zet de beugels vast. Schroef de resterende schroeven in de moeren onder de stalen
inlaatrooster zodat beide hendels zich in hetzelfde vlak bevinden. De moeren onder de handgrepen worden gebruikt
om te voorkomen dat de schroeven losschroeven.
Ring
Het is belangrijk op te merken dat de minimale afstand
tussen de unit en de grond voor installatie met een motor
onderaan niet minder dan 100 mm mag zijn. Dit geeft
toegang tot de elektrische aansluitblok en de ontluchting van
de waterwisselaar.
www.termico.be
Doorboring van gaten
van ∅12 à 13mm
Doorboring van
gaten van ∅12 à
13mm
Breedte van het
C(mm)
gordijn
100
857
150
1295
200
1712
