Handleiding voor installatie en gebruik van de GUARD luchtgordijn

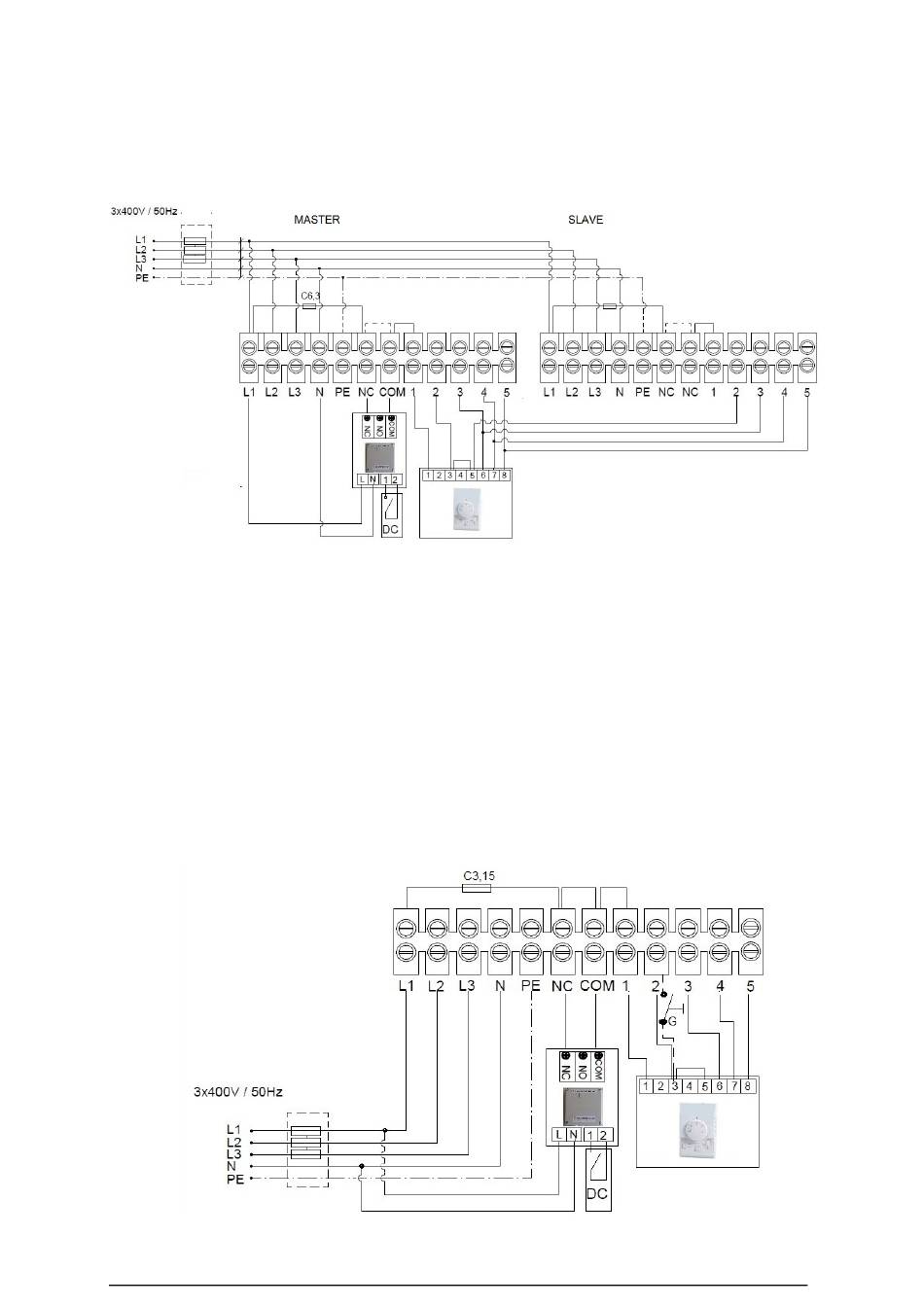

8.4 Schema van de aansluiting van twee GUARD 100-150-200 E luchtgordijnen (elektrische weerstand) op het
COMFORT-paneel
•
Vervang de in de fabriek gemaakte zekering in het MASTER-gordijn tussen de L1-NC-aansluiting (C 3.15) door C 6.3
•
Voeding 400V / 50Hz; Stroomkabelsectie; Actuele beveiligheidssysteem – Moet gekozen worden in functie van de
parameters van de verschillende versies luchtgordijnen.
•
Bedieningsbord COMFORT - Ventilatorregeling met 3 snelheden en thermostaat (OMY 5x 1.0mm˛)
8.5 Schema van aansluiting van het luchtgordijn GUARD 100-150-200 E in koudgordijnmodus (elektrische
verwarming uit)
in de zomer kunt u de elektrische element in het luchtgordijn GUARD E uitschakelen, en het luchtgordijn gebruiken als een koude
lucht gordijn. (dwz alleen met ventilator, de elektrische verwarming werkt niet). In dit geval moet een eenvoudige power-down-
installatie worden uitgevoerd (zie het onderstaande gestippelde diagram). De installatie bestaat uit het plaatsen van een aan / uit-
schakelaar (aangeduid als "G") in het regelcircuit tussen klem 3 van het bedieningspaneel en klem 2 van het GUARD-
beschermingsgordijn. De aan / uit-schakelaar zelf moet op een geschikte plaats voor de gebruiker van het gordijn geïnstalleerd
worden.
Waarschuwing! De thermostaat van het comfortpaneel moet op max. geregeld zijn. De aan / uit-schakelaar en de daarop
aangesloten draden zijn niet inbegrepen.
.
