Handleiding voor installatie en gebruik van de GUARD luchtgordijn
Aansluiting van de verwarming
De aansluiting van de thermische vloeistof op het thermische gordijn, met behulp van G 1/2 "schroefdraadverbindingen, moet
uitgevoerd worden op basis van een project van de erkende ontwerper. Als het luchtgordijn aangesloten is op een
stadsverwarmingsnetwerk zonder mengeenheid is een waterfilter vereist.

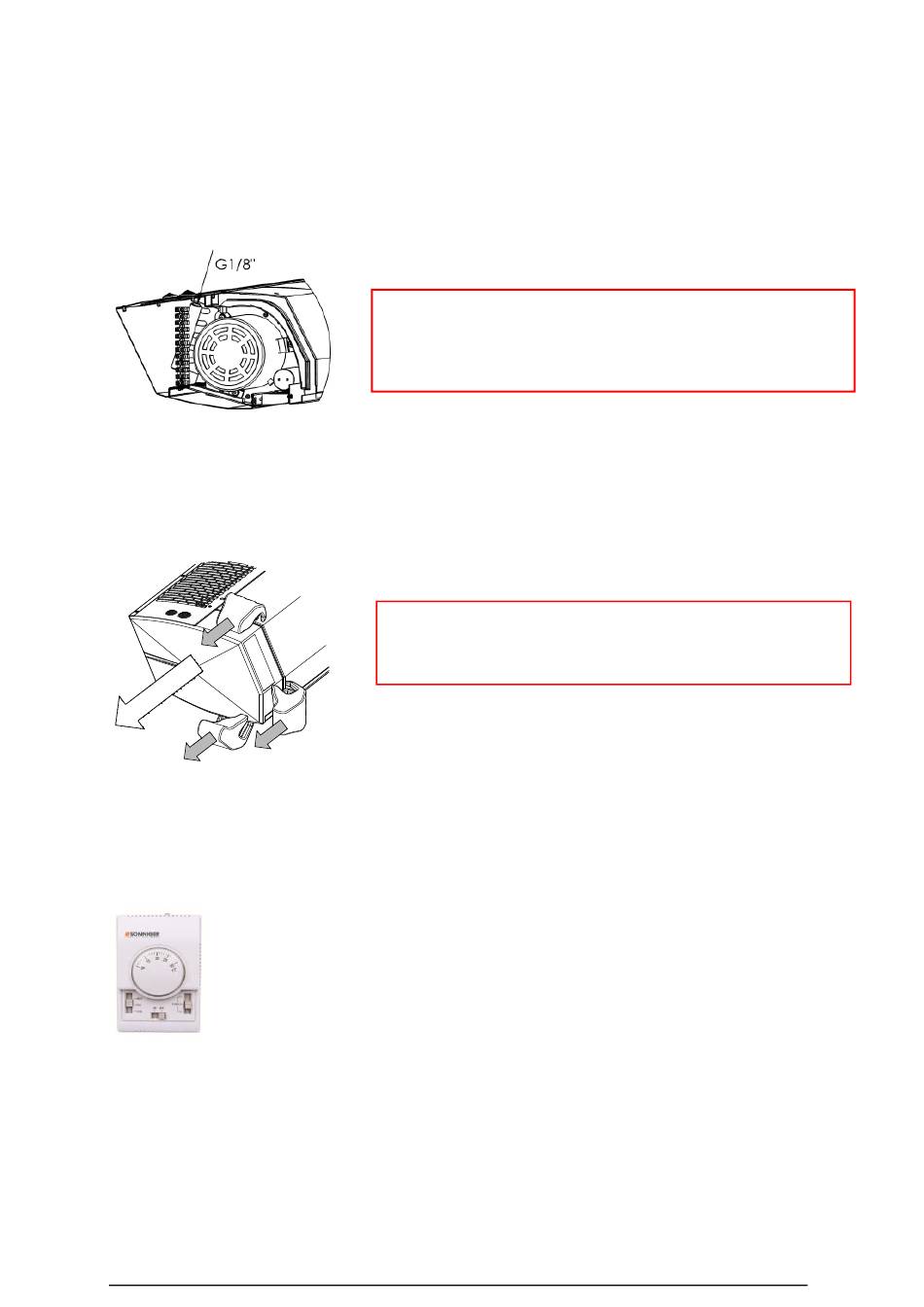

Bij horizontale en verticale montage met sproeiers bovenaan, wordt de wisselaar ontlucht via de sproeiers. Als de unit verticaal
wordt gemonteerd met sproeiers aan de onderkant, gebruik dan een ontluchting op de collector van de wisselaar aan de motorzijde.
Luchtafvoer
De voeding en het gordijnbesturingssysteem aansluiten
Om de stroomtoevoer aan te sluiten, de warmtewisselaar te controleren en / of te ontluchten verwijdert u de rechterafdekking, die is
beveiligd met een slot op de onderste stalen behuizing en de voornaamste EPP-behuizing. De kap wordt gedemonteerd in de
richting die aangegeven is door de pijlen in de onderstaande afbeelding. Het deksel moet vastgegrepen worden op de plaatsen die
op de tekening aangegeven worden en moet geleidelijk vergrendeld worden op enkele millimeters.
Stroom- en besturingskabelinvoeren bevinden zich op de inlaatrooster.
6. BEDIENINGSPANEEL
De gordijnregeling wordt uitgevoerd met behulp van het COMFORT-bedieningspaneel, dat de luchtstroom en temperatuur regelt.
Het bedieningspaneel moet zich buiten het blaasgebied bevinden. Maximum 2 GUARD-gordijnen kunnen op een COMFORT-
paneel aangesloten worden.
Beschrijving van de schakelaars van het COMFORT-bedieningspaneel
ON/OFF – Schakelt het toestel aan en uit
I-II-III – ventilatorschakelaars, COMFORT kabelbinders
HEAT - wanneer de kamertemperatuur lager is dan de ingestelde waarde, schakelt de thermostaat de ventilator
(GUARD W, E, C), de elektrische verwarming (GUARD E) en de klepactuator (GUARD W) in. Wanneer de
ingestelde temperatuur is bereikt, wordt de ventilator uitgeschakeld, sluit de klep de waterstroom of gaat de
elektrische verwarming uit
FAN / COOL – functie niet beschikbaar, met deze instelling werkt het apparaat niet
Om het bedieningspaneel te installeren, draait u de schroef los, verwijdert u de voorkap en paneelkaart, bevestigt u het paneel aan
de muur en plaatst u het paneel en de kap terug (installatie-instructies en montagekit zijn opgenomen in de verpakking).
www.termico.be
Het is noodzakelijk om ervoor te zorgen dat het gordijn goed waterpas staat. Bij
montage in een andere positie dan verticaal of horizontaal, bestaat het risico op
schade aan de ventilator en storingen in de unit.
Zorg dat er geen draden tussen de kap en de rest van de gordijn zitten voordat u
de kap monteert.
•
niveau 8 - hoge snelheid III
•
niveau 7 - gemiddelde snelheid II
•
niveau 6 - kleine snelheid I
OPGELET!
OPGELET!
8
